RGB垂直条状
分辨率
640(RGB)×480, VGA, 4:3
- 外观尺寸
- 265×195×11.5 mm (H×V×D)
- 显示区域
- 211.2×158.4 mm (H×V)
- 屏幕重量
- 700g (Max.)
- 表面处理
- 雾面，Hard coating (3H)，抗反射处理
- 屏幕亮度
- 350 cd/m² (Typ.)
- 对比度
- 300 : 1 (Typ.) [透射]
- 最佳视向
- 6 o'clock
- 光学模式
- TN，常白显示，透射式
- 可视角度
- 70/70/40/70 (Typ.)(CR≥10)
- 响应速度
- 20/40 (Typ.)(Tr/Td) ms
- 颜色数量
- 262K
- 适用于
-
- 消耗功率
- 6.4W
- 背光类型
- 2 pcs CCFL, 50K小时, 无驱动
- 刷新频率
- 60Hz
- 触摸功能
- 无触摸
- 信号系统
- Parallel RGB (1 ch, 6-bit) , 端子 , 31 pins
- 供应电压
- 3.3/5.0V (Typ.)(VCC)
- 最大额定
- 存储温度 -30 ~ 70 °C 工作温度 -10 ~ 65 °C
LQ104V1DG21 长期供应 贸易
 中国台湾
LQ104V1DG21 长期供应 贸易
深圳市
LQ104V1DG21 长期供应 贸易
东莞市
LQ104V1DG21 长期供应 贸易
深圳市
LQ104V1DG21 长期供应 贸易
深圳市
LQ104V1DG21 长期供应 贸易
深圳市
LQ104V1DG21 长期供应 贸易
深圳市
LQ104V1DG21 长期供应 贸易
上海市
LQ104V1DG21 长期供应 代理经销
上海市
夏普液晶模组LQ104V1DG21验货标准(IIS)
夏普液晶模组LQ104V1DG21概况

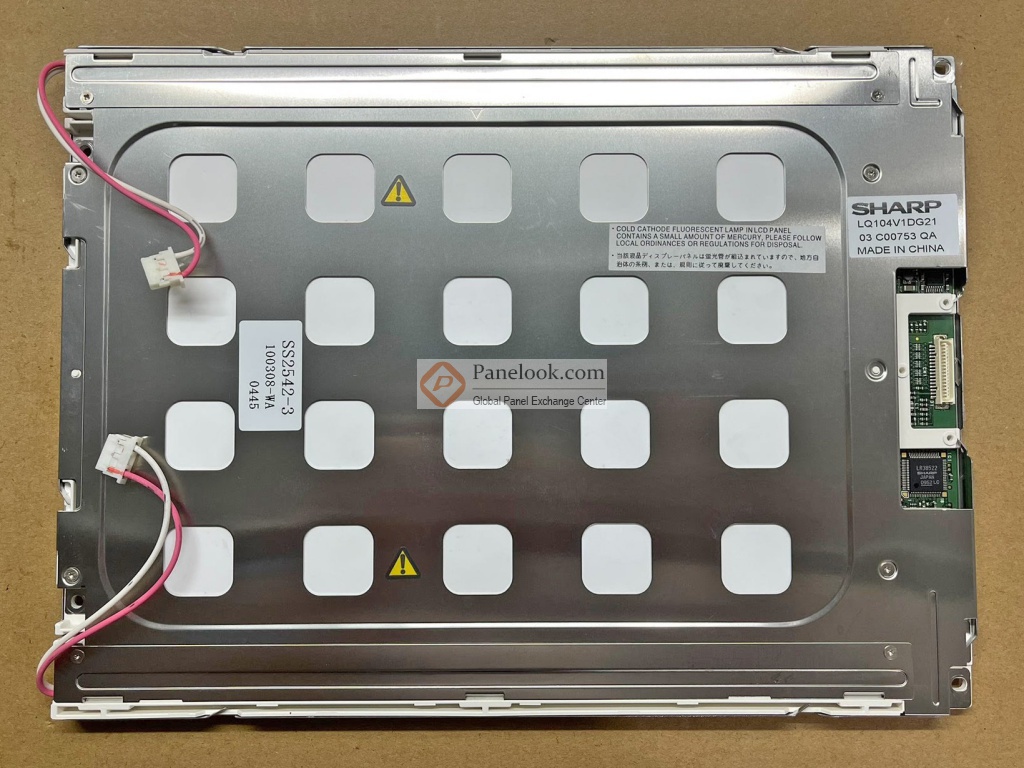

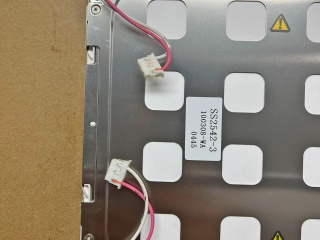

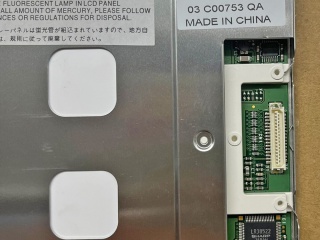

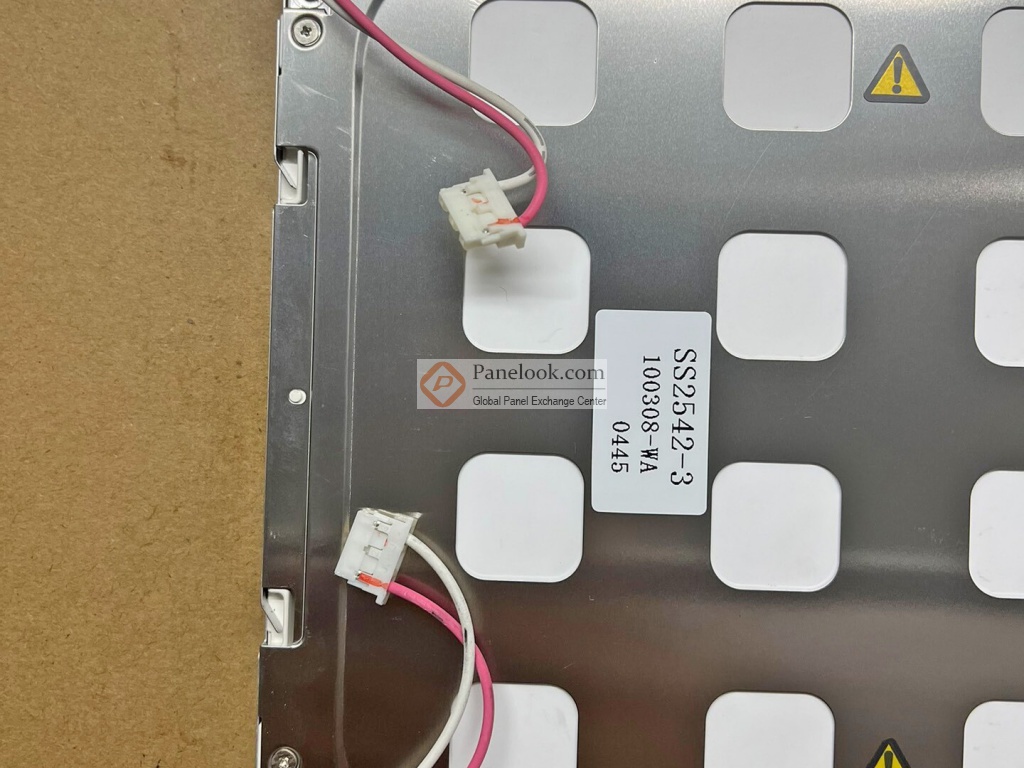

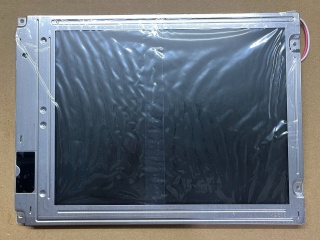

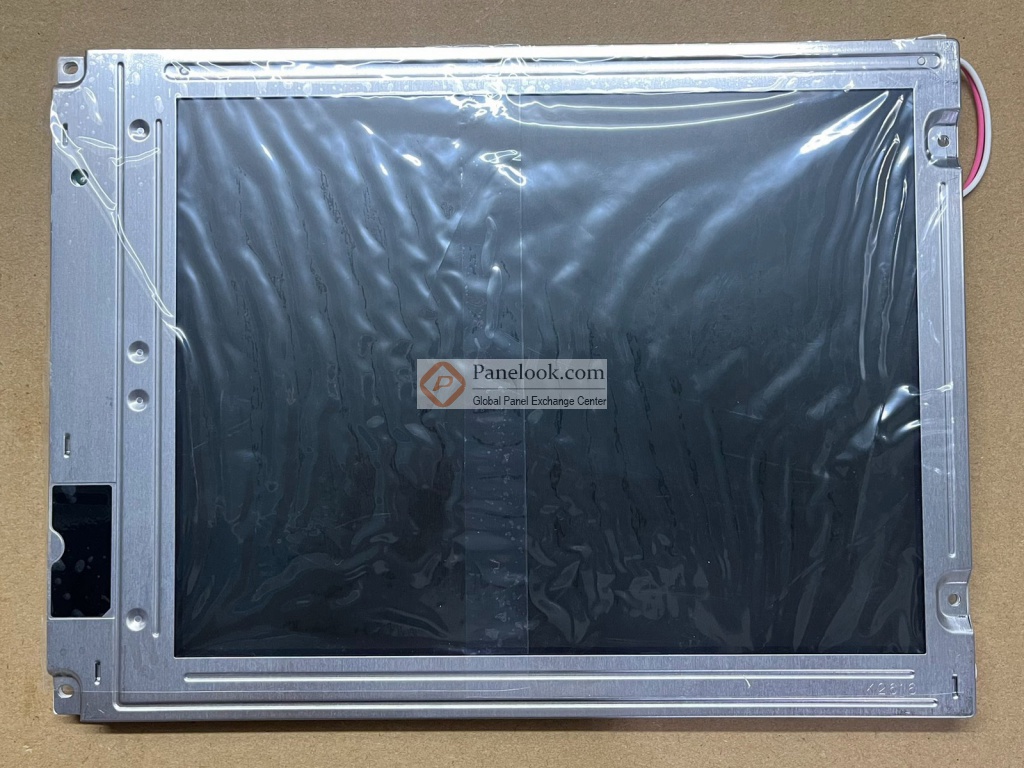

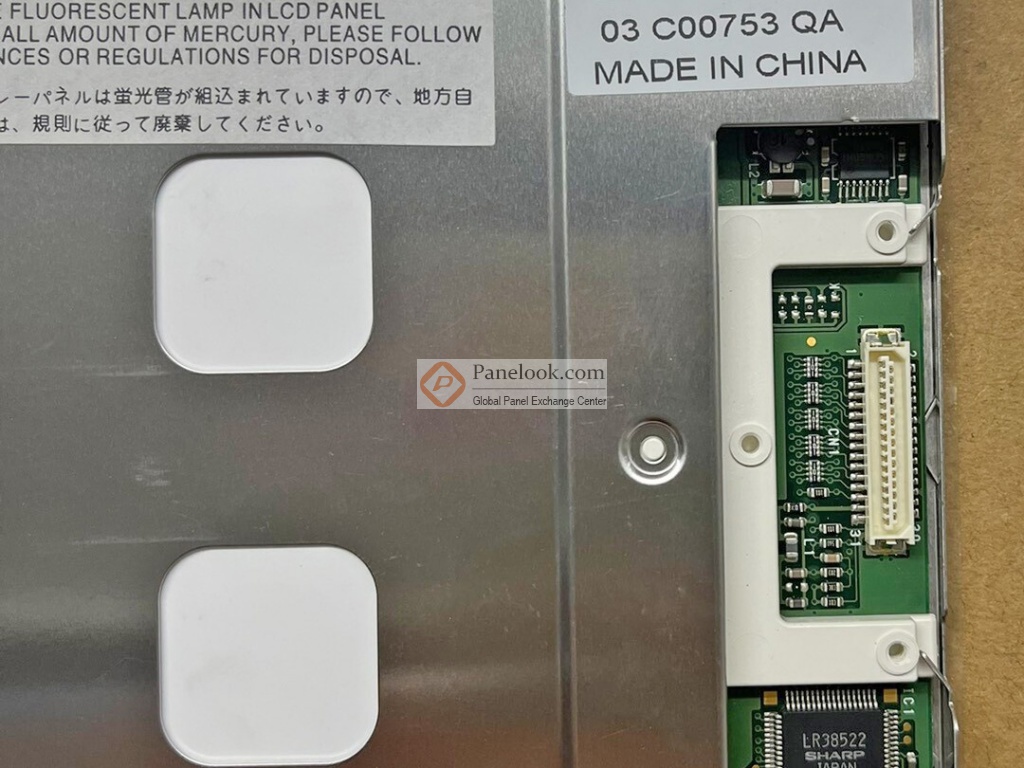

LQ104V1DG21是日本夏普株式会社 (夏普，Sharp) 推出的一款采用a-Si TFT-LCD技术的10.4英寸液晶模组产品，它装配有CCFL背光，无背光驱动，无触摸。根据夏普 (Sharp)于2005年12月9日发布的版本号为LD-14901B的产品规格书，LQ104V1DG21显示分辨率为640(RGB)×480 (VGA)，宽高比为4:3 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为211.2×158.4 (宽×高) mm，可视尺寸为214.6×162.4 (宽×高) mm，外观尺寸为265×195 (宽×高)×11.5(厚) mm，表面处理为雾面，Hard coating (3H)，抗反射处理，产品净重700g (Max.)。背光方面此产品采用了2 pcs CCFL发光的侧入式光源(顶部和底部)，光源的使用寿命为50K小时，不含背光驱动。LQ104V1DG21采用了Parallel RGB (1 ch, 6-bit)信号接口，总共31 pins，采用端子连接，驱屏电压为3.3/5.0V (Typ.)(VCC)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用LQ104V1DG21液晶模组，屏库®建议您向夏普 (Sharp)或其代理商了解关于LQ104V1DG21的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2002年Q3量产，于2013年Q1停产，当前生产状态为已停产。目前LQ104V1DG21在屏库上有10条现货信息、13家供应商信息，交易氛围十分活跃。屏库于2012年08月23日对此型号首次建立参数，并于2025年01月16日对参数进行了最后更新。它的工作温度为 -10 ~ 65°C，存储温度为 -30 ~ 70°C，耐振动性为1.0G (9.8 m/s²)。基于它背光易换，寿命大于5万小时，上/下,左/右翻转显示，表面雾面等特征，此型号推荐使用于工业。
|
