KOE液晶模组TX23D200VM0BPA概况-全球液晶屏交易中心-屏库

人气指数：14496 2024-01-12 02:18

KOE液晶模组TX23D200VM0BPA主要参数

现货数量
383片
长期卖家
3个
求购数量
暂无
生产状态
已停产

客户发样
2013,Q3
开始量产
2013,Q4
最后下单
2019,Q3
最后出货
2019,Q3

生产信息仅供参考，请与原厂或代理商确认。

品牌	KOE (KOE)	型号名称	TX23D200VM0BPA
屏幕尺寸	9.0英寸	面板类型	a-Si TFT-LCD, 液晶模组
分辨率	800(RGB)×480, WVGA, 15:9	像素布局	RGB垂直条状
显示区域	196.8×118.08 mm (H×V)	外观尺寸	218×135×13.15 mm (H×V×D)
屏幕重量	415g (Typ.)	表面处理	-
屏幕亮度	400 cd/m² (Typ.)	对比度	800 : 1 (Typ.) [透射]
最佳视向	全视角	光学模式	IPS，常黑显示，透射式
可视角度	85/85/85/85 (Typ.)(CR≥10)	响应速度	40 (Typ.)(Tr+Td) ms
颜色数量	262K/16.7M, 50% NTSC	适用于
消耗功率	-	背光类型	7S3P WLED, 70K小时, 含LED驱动
刷新频率	60Hz	触摸功能	4线电阻触摸屏
信号系统	LVDS (1 ch, 6/8-bit) , 端子 , 20 pins
供应电压	3.3V (Typ.)
最大额定	存储温度 -30 ~ 80 °C 工作温度 -20 ~ 70 °C 抗振能力 2.0G (19.6 m/s²)

共2条现货>>

KOE液晶模组TX23D200VM0BPA VIP卖家现货

东莞银显光电有限公司

第5年

深圳市银基电子有限公司

第9年

共3个供应商>>

KOE液晶模组TX23D200VM0BPA VIP供应商

TSS Service Center Co., Limited

第14年

TX23D200VM0BPA 长期供应贸易

中国香港

伊贝斯诚(香港)有限公司

第9年

TX23D200VM0BPA 长期供应代理经销

深圳市

KOE液晶模组TX23D200VM0BPA规格书

	规格书	版本号	规格书语言	文件大小	页数	原厂发布日期	最新
	TX23D200VM0BPA规格书	Ver.4	English	1.1 M	31	2017-7-20	最新	付费下载
	TX23D200VM0BPA规格书	Ver.1	English	985.5 K	30	2013-7-18		会员下载

KOE液晶模组TX23D200VM0BPA变更通知

	文件类型	文件编号	原厂发布日期
	TX23D200VM0BPA产品停产通知单（EOL）	20190726	2019-7-26	下载文件

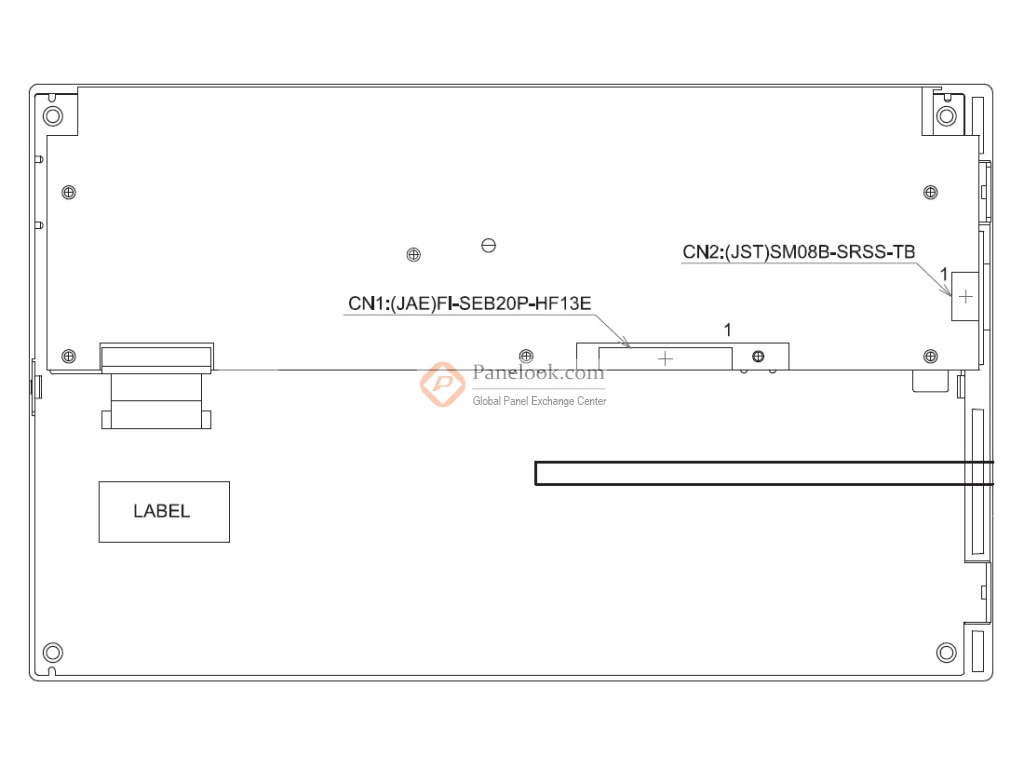

KOE液晶模组TX23D200VM0BPA图片

KOE液晶模组TX23D200VM0BPA综述

TX23D200VM0BPA是KOE (KOE)推出的一款9.0吋a-Si TFT-LCD液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，4线电阻触摸屏。此产品工作温度为 -20 ~ 70°C，存储温度为 -30 ~ 80°C，耐振动性为2.0G (19.6 m/s²)。它的典型特征屏库总结为: 带触摸屏，白光LED背光，寿命大于7万小时，含LED驱动器，6/8位灰阶可选。基于它的特征屏库推荐此型号应用于工业等产品。根据屏库掌握的情报此产品于2013年Q4量产，于2019年Q3停产，当前生产状态为已停产。目前此型号在屏库上有2条现货信息、3家供应商信息，交易氛围清淡。屏库于2013年07月27日对此型号首次建立参数，并于2024年01月12日对参数进行了最后更新。根据KOE (KOE)于2017年7月20日发布的版本号为Ver.4的产品规格书，TX23D200VM0BPA显示分辨率为800(RGB)×480 (WVGA)，宽高比为15:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为196.8(宽)×118.08(高) mm，外观尺寸为218(宽)×135(高)×13.15(厚) mm，产品净重415g (Typ.)。背光方面此产品采用了7S3P WLED发光的侧入式光源，光源的使用寿命为70K小时，含LED驱动。TX23D200VM0BPA采用了LVDS (1 ch, 6/8-bit)信号接口，总共20 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于TX23D200VM0BPA的最新的生产状态信息和技术信息，屏库®建议您咨询KOE (KOE)。
