RGB垂直条状
分辨率
800(RGB)×480, WVGA, 15:9
- 外观尺寸
- 166.1×107.82×14.9 mm (H×V×D)
- 显示区域
- 152.4×91.44 mm (H×V)
- 屏幕重量
- 300g (Typ.)
- 表面处理
- 雾面
- 屏幕亮度
- 640 cd/m² (Typ.)
- 对比度
- 600 : 1 (Typ.) [透射]
- 最佳视向
- 全视角
- 光学模式
- IPS，常黑显示，透射式
- 可视角度
- 85/85/85/85 (Typ.)(CR≥10)
- 响应速度
- 45 (Max.)(Tr+Td) ms
- 颜色数量
- 262K, 51% NTSC
- 适用于
-
- 消耗功率
- 7.55W (Typ.)
- 背光类型
- 3S6P WLED, 70K小时, 含LED驱动
- 刷新频率
- 60Hz
- 触摸功能
- 4线电阻触摸屏(F/G)
- 信号系统
- CMOS (1 ch, 6-bit) , 端子 , 40 pins
- 供应电压
- 3.3V (Typ.)
- 最大额定
- 存储温度 -40 ~ 90 °C 工作温度 -30 ~ 80 °C , 抗振能力: 5.0G (49.0 m/s²)
共1条现货>>

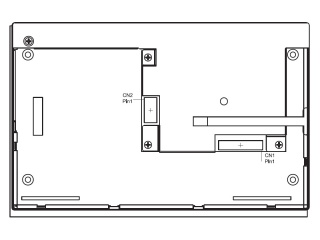

日立液晶模组TX18D35VM0APB VIP卖家现货
日立液晶模组TX18D35VM0APB规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
TX18D35VM0APB规格书 |
Ver.1 |
English |
920.9 K |
26 |
2012-5-2 |
最新 |
|
日立液晶模组TX18D35VM0APB概况
TX18D35VM0APB是高雄日立电子股份有限公司 (日立，HITACHI) 推出的一款采用a-Si TFT-LCD技术的7.0英寸液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，4线电阻触摸屏(F/G)。根据日立 (HITACHI)于2012年5月2日发布的版本号为Ver.1的产品规格书，TX18D35VM0APB显示分辨率为800(RGB)×480 (WVGA)，宽高比为15:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为152.4×91.44 (宽×高) mm，可视尺寸为155.74×94.74 (宽×高) mm，外观尺寸为166.1×107.82 (宽×高)×14.9(厚) mm，表面处理为雾面，产品净重300g (Typ.)。背光方面此产品采用了3S6P WLED发光的侧入式光源，光源的使用寿命为70K小时，含LED驱动。TX18D35VM0APB采用了CMOS (1 ch, 6-bit)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用TX18D35VM0APB液晶模组，屏库®建议您向日立 (HITACHI)或其代理商了解关于TX18D35VM0APB的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2012年Q2量产，于2021年Q3停产，当前生产状态为已停产。目前TX18D35VM0APB在屏库上有1条现货信息、0家供应商信息，交易氛围清淡。屏库于2012年06月06日对此型号首次建立参数，并于2025年07月22日对参数进行了最后更新。它的工作温度为 -30 ~ 80°C，存储温度为 -40 ~ 90°C，耐振动性为5.0G (49.0 m/s²)。基于它带触摸屏，宽温，5G抗震，高亮度，白光LED背光，寿命大于7万小时，含LED驱动器，上/下,左/右翻转显示，表面雾面， Rugged+等特征，此型号推荐使用于工业，坚固工业。
|
