RGB垂直条状
分辨率
800(RGB)×480, WVGA, 15:9
- 外观尺寸
- 165×104.4×10.6 mm (H×V×D)
- 显示区域
- 152.4×91.44 mm (H×V)
- 屏幕重量
- 250g (Typ.)
- 表面处理
- 雾面，Hard coating (2H)
- 屏幕亮度
- 560 cd/m² (Typ.)
- 对比度
- 1000 : 1 (Typ.) [透射]
- 最佳视向
- 12 o'clock
- 光学模式
- TN，常白显示，透射式
- 可视角度
- 80/80/60/80 (Typ.)(CR≥10)
- 响应速度
- 5/25 (Typ.)(Tr/Td) ms
- 颜色数量
- 262K, 49% NTSC
- 适用于
-
- 消耗功率
- -
- 背光类型
- WLED, 100K小时, 无驱动
- 刷新频率
- 60Hz
- 触摸功能
- 4线电阻触摸屏
- 信号系统
- Parallel RGB (1 ch, 6-bit) , 端子 , 40 pins
- 供应电压
- 3.3V (Typ.)
- 最大额定
- 存储温度 -30 ~ 80 °C 工作温度 -20 ~ 70 °C
TCG070WVLPAAFA-AA50 长期供应 贸易
 中国香港
TCG070WVLPAAFA-AA50 长期供应 贸易
上海市
TCG070WVLPAAFA-AA50 长期供应 贸易
中国香港
TCG070WVLPAAFA-AA50 长期供应 贸易
深圳市
TCG070WVLPAAFA-AA50 长期供应 贸易
中国香港
TCG070WVLPAAFA-AA50 长期供应 代理经销
深圳市
TCG070WVLPAAFA-AA50 长期供应 贸易
杭州市
TCG070WVLPAAFA-AA50 长期供应 贸易
深圳市
TCG070WVLPAAFA-AA50 长期供应 贸易
深圳市
TCG070WVLPAAFA-AA50 长期供应 贸易
深圳市
京瓷液晶模组TCG070WVLPAAFA-AA50规格书
京瓷液晶模组TCG070WVLPAAFA-AA50变更通知

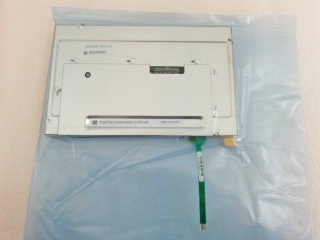

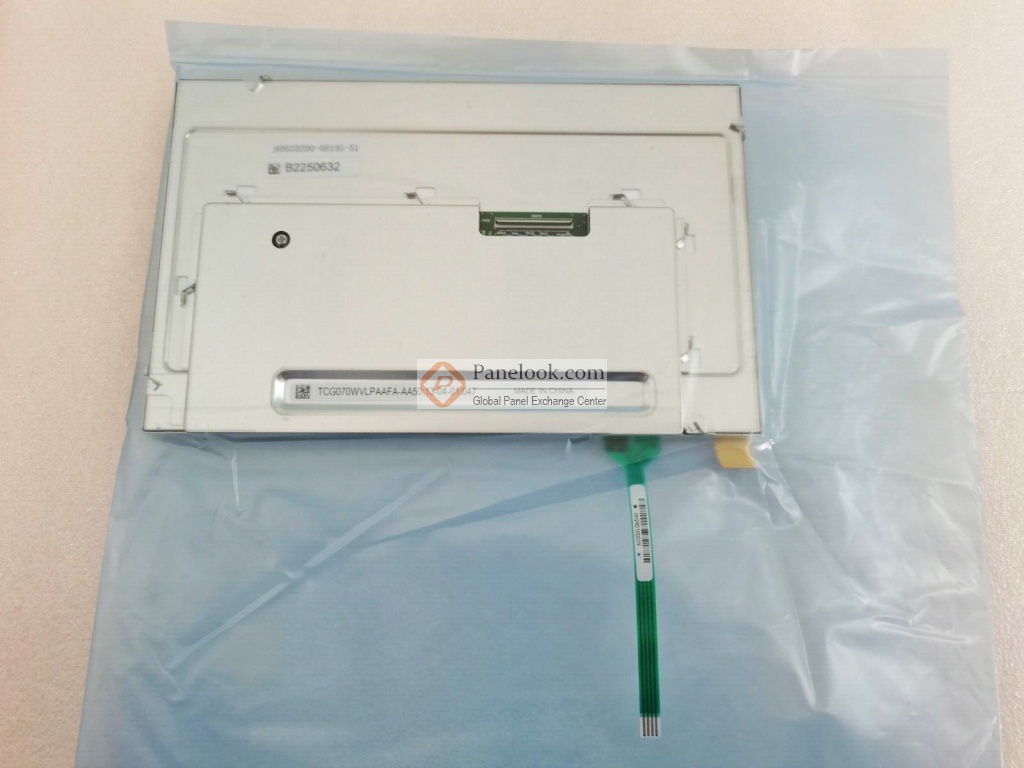

京瓷液晶模组TCG070WVLPAAFA-AA50图片
京瓷液晶模组TCG070WVLPAAFA-AA50概况
TCG070WVLPAAFA-AA50是京瓷 (Kyocera)推出的一款7.0吋a-Si TFT-LCD液晶模组产品，它装配有WLED背光，无背光驱动，4线电阻触摸屏。此产品工作温度为 -20 ~ 70°C，存储温度为 -30 ~ 80°C。它的典型特征屏库总结为: 带触摸屏，高亮度，白光LED背光，寿命大于10万小时，180度翻转显示，表面雾面。基于它的特征屏库推荐此型号应用于工业等产品。根据屏库掌握的情报此产品于2015年Q1量产，当前生产状态为量产中。目前此型号在屏库上有0条现货信息、12家供应商信息，交易氛围十分活跃。屏库于2015年02月10日对此型号首次建立参数，并于2024年11月25日对参数进行了最后更新。根据京瓷 (Kyocera)于2014年10月23日发布的版本号为Rev.01的产品规格书，TCG070WVLPAAFA-AA50显示分辨率为800(RGB)×480 (WVGA)，宽高比为15:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为152.4(宽)×91.44(高) mm，外观尺寸为165(宽)×104.4(高)×10.6(厚) mm，表面处理为雾面，Hard coating (2H)，产品净重250g (Typ.)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为100K小时，不含背光驱动。TCG070WVLPAAFA-AA50采用了Parallel RGB (1 ch, 6-bit)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于TCG070WVLPAAFA-AA50的最新的生产状态信息和技术信息，屏库®建议您咨询京瓷 (Kyocera)。
|
