| 品牌 |
|---|
| 屏幕尺寸 |
| 分辨率 |
| 显示区域 |
| 屏幕重量 |
| 屏幕亮度 |
| 推荐视向 |
| 可视角度 |
| 颜色数量 |
| 外观式样 |
| 刷新频率 |
| 京东方 (BOE) |
| 15.6英寸 |
| 1920(RGB)×1080, FHD, 16:9 |
| 344.16×193.59 mm (H×V) |
| 380g (Max.) |
| 450 cd/m² (Typ.) |
| 全视角 |
85/85/85/85 (Typ.)(CR≥10)  |
| 16.2M, 45% NTSC |
| 薄屏 (PCBA弯折, 厚度≤3.0mm) |
| 60Hz (AMD FreeSync) |
| 型号名称 |
| 面板类型 |
| 像素布局 |
| 外观尺寸 |
| 表面处理 |
| 对比度 |
| 光学模式 |
| 响应速度 |
| 适用于 |
| 背光系统 |
| 触摸功能 |
| TV156FHM-NM0 | |
| a-Si TFT-LCD, 液晶模组 | |
| RGB垂直条状 | |
| 351.74×205.69×5.33 mm (H×V×D) | |
| Hard coating | |
| 1000 : 1 (Typ.) (透射) | |
| ADS，常黑显示，透射式 |
|
| 20 (Typ.)(Tr+Td) ms | |
| |
|
| 11S6P WLED, 20K小时, 含LED驱动, DC调光 | |
| 无触摸 |
| 信号类型 |
|---|
| 电压供应 |
| 最大额定 |

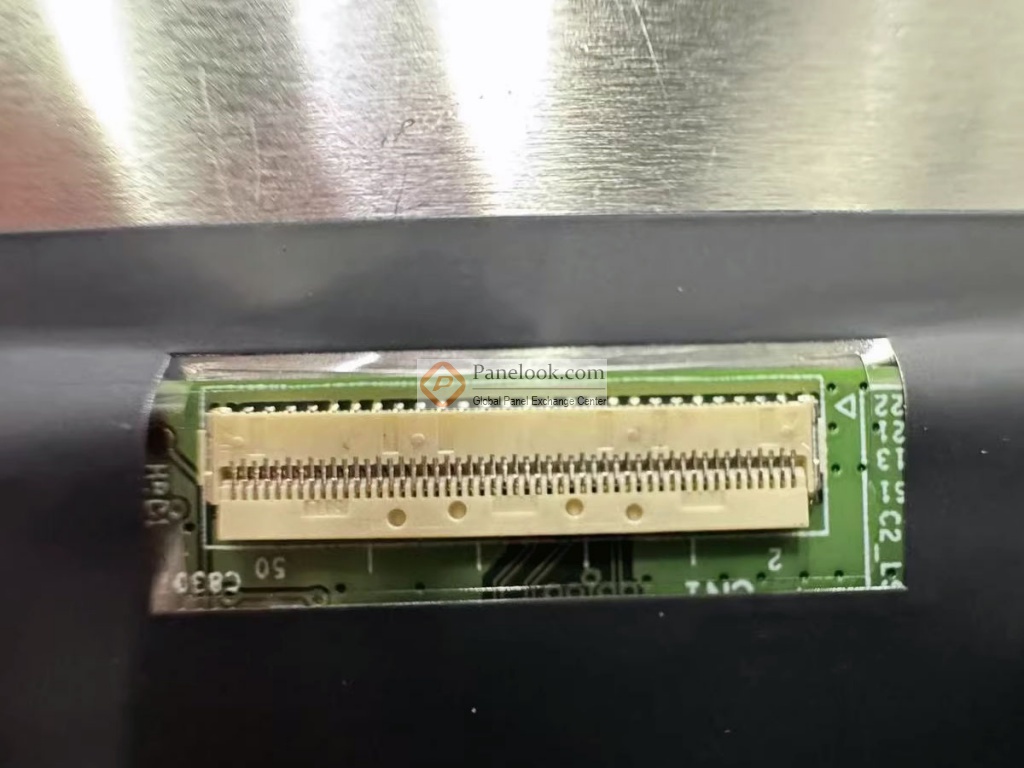

| eDP (4 Lanes) , eDP1.2 , HBR1 (2.7G/lane) , 51 pins , 端子 |
| 3.3V (Typ.) |
| 存储温度 -20 ~ 60 °C 工作温度 0 ~ 50 °C |
深圳市
深圳市
深圳市
深圳市
| 规格书 | 版本号 | 规格书语言 | 文件大小 | 页数 | 原厂发布日期 | 最新 | ||
|---|---|---|---|---|---|---|---|---|
|
TV156FHM-NM0规格书 | Rev.0 | English | 1.5 M | 40 | 2023-3-23 | 最新 |
| IIS对应检验产品 | 原厂等级 (坏点数量) | MURA判定 | 通用等级 | 版本号 | 原厂发布日期 | ||
|
15.6 HD FHD | VIP会员可看 |
VIP会员可看 | A Grade | Rev.O | 2019-9-29 | IIS下载 |
|
15.6 HD FHD | VIP会员可看 |
VIP会员可看 | B Grade | Rev.O | 2016-8-23 | IIS下载 |
|
15.6 HD FHD | VIP会员可看 |
VIP会员可看 | A Grade | Rev.O | 2016-8-23 | IIS下载 |
|
15.6 HD FHD | VIP会员可看 |
VIP会员可看 | A+ Grade | Rev.O | 2014-5-13 | IIS下载 |
|
15.6 HD FHD | VIP会员可看 |
VIP会员可看 | A Grade | Rev.O | 2014-5-13 | IIS下载 |
TV156FHM-NM0 (产品代码: BOE0989)是京东方科技集团股份有限公司 (京东方，BOE) 推出的一款采用a-Si TFT-LCD技术的15.6英寸液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。根据京东方 (BOE)于2023年3月23日发布的版本号为Rev.0的产品规格书，TV156FHM-NM0显示分辨率为1920(RGB)×1080 (FHD)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为344.16×193.59 (宽×高) mm，外观尺寸为351.74×205.69 (宽×高)×5.33(厚) mm，表面处理为Hard coating，产品净重380g (Max.)外观样式为薄屏 (PCBA弯折, 厚度≤3.0mm)。背光方面此产品采用了11S6P WLED发光的侧入式光源，光源的使用寿命为20K小时，含LED驱动。TV156FHM-NM0采用了eDP (4 Lanes)信号接口，总共51 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用TV156FHM-NM0液晶模组，屏库®建议您向京东方 (BOE)或其代理商了解关于TV156FHM-NM0的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2023年Q2量产，当前生产状态为量产中。目前TV156FHM-NM0在屏库上有3条现货信息、5家供应商信息，交易氛围活跃。屏库于2024年03月22日对此型号首次建立参数，并于2024年04月28日对参数进行了最后更新。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。基于它白光LED背光，含LED驱动器，端子倒装，AMD FreeSync， eDP1.2, Adjust backlight brightness with DC mode, Free sync等特征，此型号推荐使用于笔记本。
