RGB垂直条状
- 显示区域
- 344.16(H)×193.59(V) mm
- 外观尺寸
- 358.06(H)×212.64(V)×6.75(D) mm
- 面板重量
- 645g (Max.)
- 表面处理
- 防指印(AF) + 雾面(AG)
- 面板亮度
- 235 cd/m² (Typ.)
- 对比度
- 800:1 (Typ.) (TM)
- 可视角度
- 85/85/85/85 (Typ.)(CR≥10)
- 工作模式
- ADS，常黑显示，透射式
- 视角方向
- 全视角
- 反应时间
- 30 (Typ.)(Tr+Td)
- 显示颜色
- 16.2M, 60% NTSC
- 面板应用
-
- 工作频率
- 60Hz (AMD FreeSync)
- 触摸屏
- 投射电容触摸屏
- 功率消耗
- 6.74W (Max.)
- 光源类型
- WLED, 15K小时, 含LED驱动
- 信号接口
- eDP (2 Lanes) , eDP1.2 , HBR1 (2.7G/lane) , 39 pins , 端子
- 驱屏电压
- 3.3V (Typ.)
- 工作环境
- 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C
TV156FHM-AB0 长期供应 贸易
 深圳市
TV156FHM-AB0 长期供应 贸易
深圳市
TV156FHM-AB0 长期供应 贸易
深圳市
京东方屏幕总成TV156FHM-AB0规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
TV156FHM-AB0规格书 |
Rev.0 |
English |
2.5 M |
64 |
2022-12-31 |
最新 |
|
京东方屏幕总成TV156FHM-AB0综述

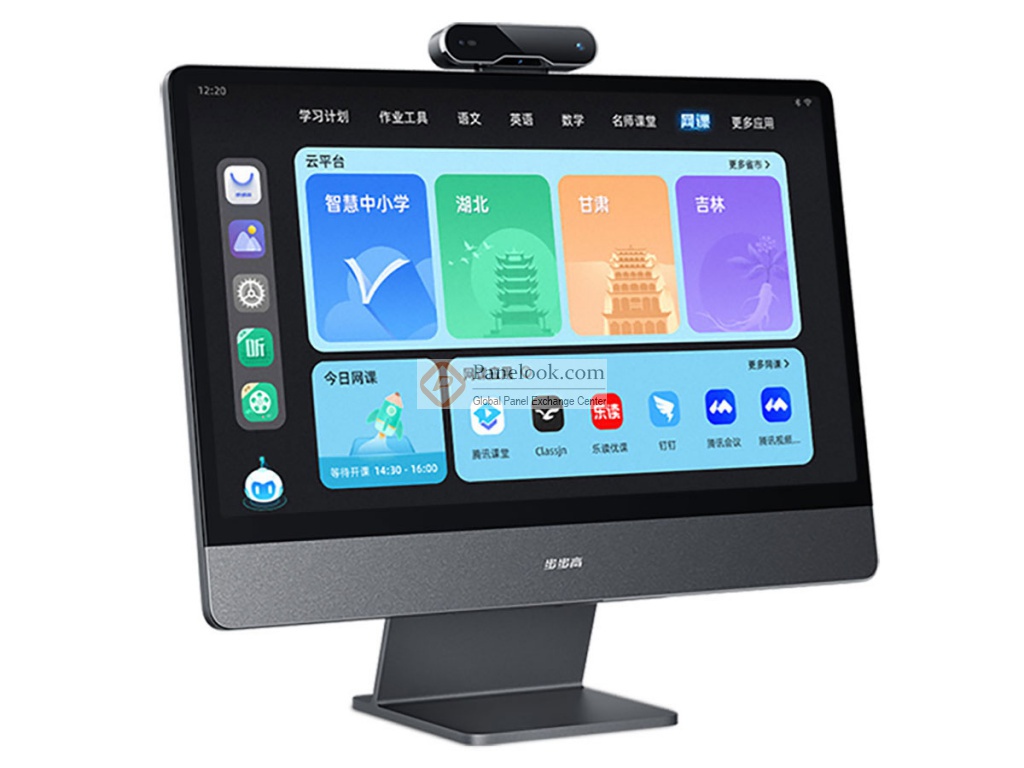

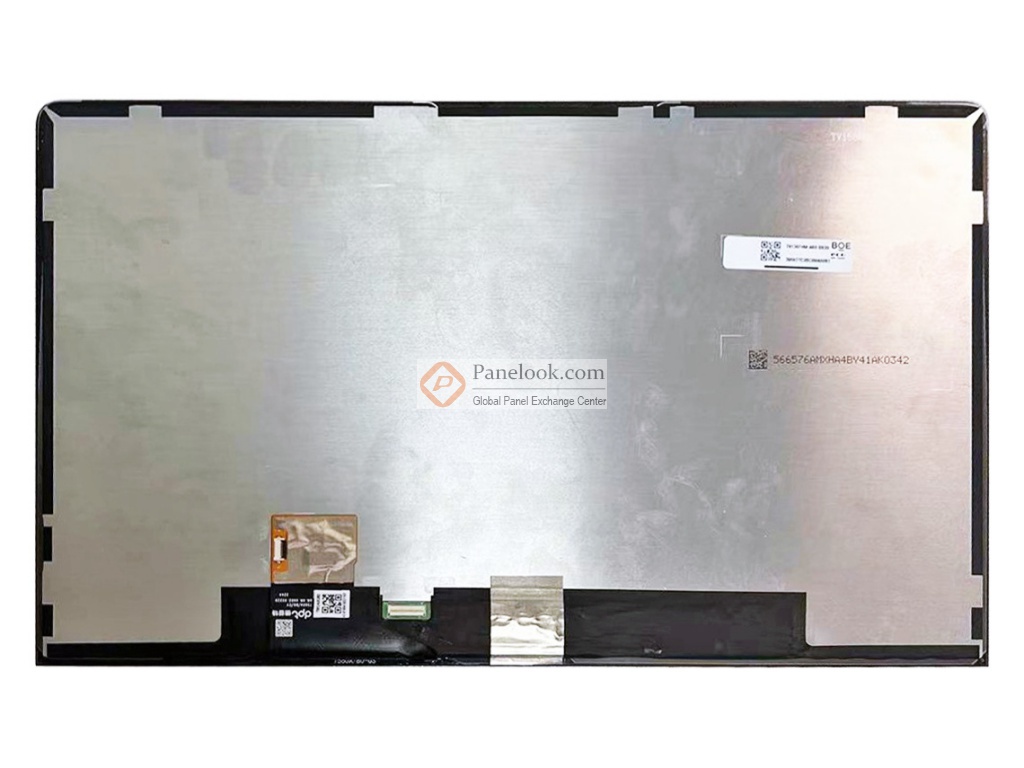

TV156FHM-AB0 (产品代码: BOE0AD0)是京东方 (BOE)推出的一款15.6吋a-Si TFT-LCD屏幕总成产品，它装配有WLED背光，含LED驱动背光驱动，投射电容触摸屏。此产品工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。它的典型特征屏库总结为: 带触摸屏，白光LED背光，含LED驱动器，表面雾面，AMD FreeSync， eDP1.2, Freesync, 步步高学习机M3屏幕总成。基于它的特征屏库推荐此型号应用于文教体娱等产品。根据屏库掌握的情报此产品于2023年Q1量产，当前生产状态为量产中。目前此型号在屏库上有0条现货信息、3家供应商信息，交易氛围清淡。屏库于2024年03月22日对此型号首次建立参数，并于2026年02月05日对参数进行了最后更新。根据京东方 (BOE)于2022年12月31日发布的版本号为Rev.0的产品规格书，TV156FHM-AB0显示分辨率为1920(RGB)×1080 (FHD)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为344.16(宽)×193.59(高) mm，外观尺寸为358.06(宽)×212.64(高)×6.75(厚) mm，表面处理为防指印(AF) + 雾面(AG)，产品净重645g (Max.)。背光方面此产品采用了WLED发光的侧入式光源(底部)，光源的使用寿命为15K小时，含LED驱动。TV156FHM-AB0采用了eDP (2 Lanes)信号接口，总共39 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此屏幕总成，关于TV156FHM-AB0的最新的生产状态信息和技术信息，屏库®建议您咨询京东方 (BOE)。
|
