RGB垂直条状
解析度
1200(RGB)×1920, WUXGA, 10:16
- 面板重量
- 110g (Typ.)
- 表面处理
- 雾面，Hard coating (3H)，抗反射处理
- 显示亮度
- 450 cd/m² (Typ.)
- 对比度
- 900:1 (Typ.) (透射)
- 推荐视向
- 全视角
- 响应时间
- 35 (Max.)(Tr+Td) ms
- 可视角度
- 85/85/85/85 (Typ.)(CR≥10)
- 显示模式
- ADS，常黑显示，透射式
- 支持颜色
- 16.7M, 100% sRGB
- 应用产品
-
- 功率消耗
- -
- 光源类型
- 4 strings WLED, 15K小时, 无驱动
- 刷新率
- 60Hz
- 触摸技术
- 无触摸
- 接口类型
-
MIPI (4 data lanes) , 34 pins , 端子
- 电压供应
- 1.8/5.4/-5.4V (Typ.)(VDD/VSP/VSN)
- 应用环境
- 工作温度 -10 ~ 60 °C, 存储温度 -30 ~ 70 °C
TV101WUM-NS0 长期供应 贸易
 深圳市
TV101WUM-NS0 长期供应 贸易
上海市
TV101WUM-NS0 长期供应 贸易
深圳市
TV101WUM-NS0 长期供应 贸易
深圳市
TV101WUM-NS0 长期供应 贸易
深圳市
TV101WUM-NS0 长期供应 贸易
上海市
TV101WUM-NS0 长期供应 贸易
深圳市
TV101WUM-NS0 长期供应 贸易
深圳市
TV101WUM-NS0 长期供应 生产制造
深圳市
TV101WUM-NS0 长期供应 贸易
深圳市
京东方液晶模组TV101WUM-NS0规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
TV101WUM-NS0规格书 |
Rev.P0 |
English |
2.1 M |
35 |
2016-4-12 |
最新 |
|
京东方液晶模组TV101WUM-NS0验货标准(IIS)
京东方液晶模组TV101WUM-NS0概况

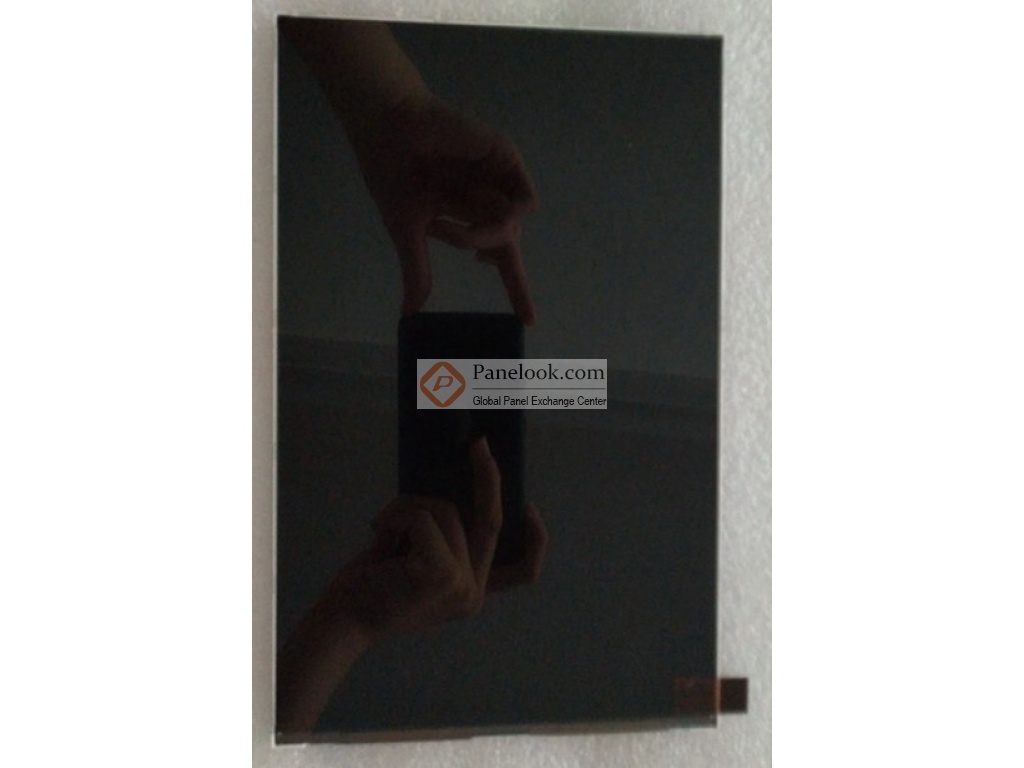

TV101WUM-NS0是京东方 (BOE)推出的一款10.1吋a-Si TFT-LCD液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。此产品工作温度为 -10 ~ 60°C，存储温度为 -30 ~ 70°C。它的典型特征屏库总结为: sRGB，肖像模式，白光LED背光，表面雾面， for Samsung T580 T585 tablet。基于它的特征屏库推荐此型号应用于平板电脑等产品。根据屏库掌握的情报此产品于2016年Q3量产，当前生产状态为已停产。目前此型号在屏库上有12条现货信息、23家供应商信息，属于目前屏库市场交易的主力型号产品。屏库于2016年09月29日对此型号首次建立参数，并于2025年06月27日对参数进行了最后更新。根据京东方 (BOE)于2016年4月12日发布的版本号为Rev.P0的产品规格书，TV101WUM-NS0显示分辨率为1200(RGB)×1920 (WUXGA)，宽高比为10:16 (宽:高)，像素采用RGB垂直条状排列，屏库计算出的像素密度为225 PPI。它的显示区域尺寸为135.36(宽)×216.576(高) mm，外观尺寸为142.32(宽)×227.38(高)×3.69(厚) mm，表面处理为雾面，Hard coating (3H)，抗反射处理，产品净重110g (Typ.)。背光方面此产品采用了4 strings WLED发光的侧入式光源，光源的使用寿命为15K小时，不含背光驱动。TV101WUM-NS0采用了MIPI (4 data lanes)信号接口，总共34 pins，采用端子连接，驱屏电压为1.8/5.4/-5.4V (Typ.)(VDD/VSP/VSN)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于TV101WUM-NS0的最新的生产状态信息和技术信息，屏库®建议您咨询京东方 (BOE)。
|
