RGB垂直条状
分辨率
1200(RGB)×1920, WUXGA, 10:16
- 外观尺寸
- 141.56×228.226×4.2 mm (H×V×D)
- 显示区域
- 135.36×216.576 mm (H×V)
- 屏幕重量
- 132g (Typ.)
- 表面处理
- -
- 屏幕亮度
- 400 cd/m² (Typ.)
- 对比度
- 1000 : 1 (Typ.) [透射]
- 最佳视向
- 全视角
- 光学模式
- ADS，常黑显示，透射式
- 可视角度
- 80/80/80/80 (Typ.)(CR≥10)
- 响应速度
- 35 (Max.)(Tr+Td) ms
- 颜色数量
- 16.7M, 68% NTSC
- 适用于
-
- 消耗功率
- -
- 背光类型
- WLED, 15K小时, 无驱动
- 刷新频率
- 60Hz
- 触摸功能
- 无触摸
- 信号系统
- MIPI (4 data lanes) , 端子 , 42 pins
- 供应电压
- 1.8/3.3V (Typ.)(VDD1/VDD3)
- 最大额定
- 存储温度 -20 ~ 60 °C 工作温度 0 ~ 50 °C
共1条现货>>
京东方液晶模组NV101WUM-N52 VIP卖家现货
NV101WUM-N52 长期供应 贸易
 深圳市
NV101WUM-N52 长期供应 贸易
深圳市
NV101WUM-N52 长期供应 贸易
嘉兴市
NV101WUM-N52 长期供应 贸易
深圳市
京东方液晶模组NV101WUM-N52规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
NV101WUM-N52规格书 |
Rev.0 |
English |
1.5 M |
33 |
2017-4-28 |
最新 |
|
京东方液晶模组NV101WUM-N52验货标准(IIS)
京东方液晶模组NV101WUM-N52概况

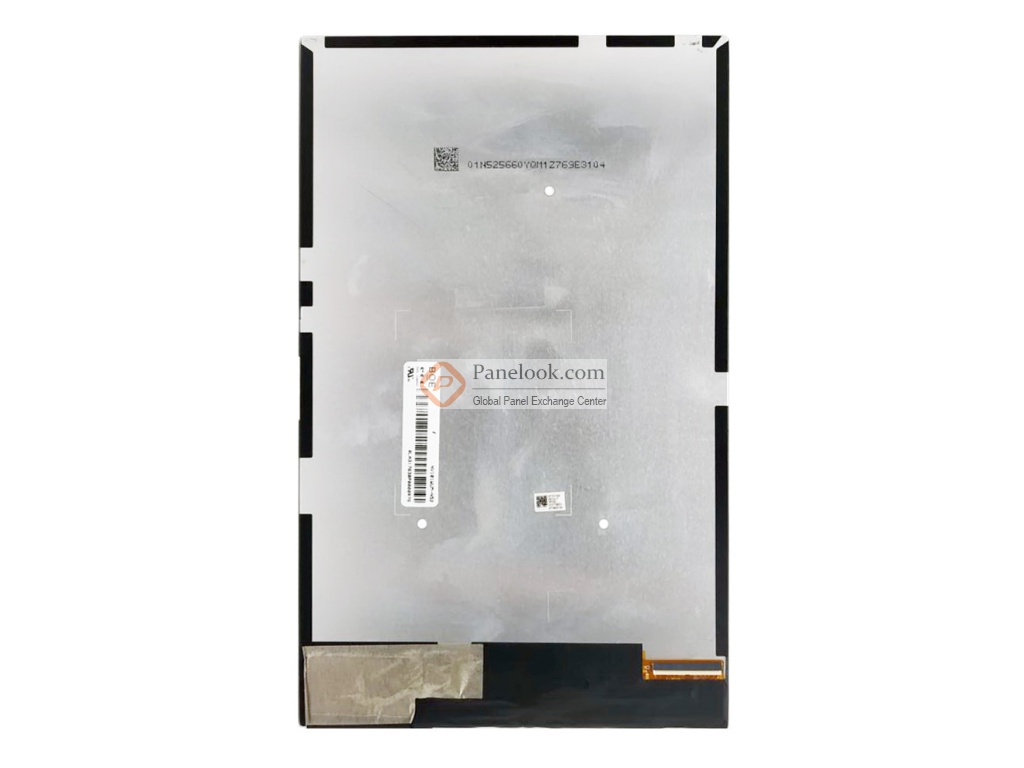

NV101WUM-N52是京东方 (BOE)推出的一款10.1吋a-Si TFT-LCD液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。此产品工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。它的典型特征屏库总结为: 肖像模式，白光LED背光。基于它的特征屏库推荐此型号应用于平板电脑等产品。根据屏库掌握的情报此产品于2017年Q3量产，当前生产状态为量产中。目前此型号在屏库上有1条现货信息、5家供应商信息，交易氛围活跃。屏库于2018年06月04日对此型号首次建立参数，并于2023年08月11日对参数进行了最后更新。根据京东方 (BOE)于2017年4月28日发布的版本号为Rev.0的产品规格书，NV101WUM-N52显示分辨率为1200(RGB)×1920 (WUXGA)，宽高比为10:16 (宽:高)，像素采用RGB垂直条状排列，屏库计算出的像素密度为225 PPI。它的显示区域尺寸为135.36(宽)×216.576(高) mm，外观尺寸为141.56(宽)×228.226(高)×4.2(厚) mm，产品净重132g (Typ.)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为15K小时，不含背光驱动。NV101WUM-N52采用了MIPI (4 data lanes)信号接口，总共42 pins，采用端子连接，驱屏电压为1.8/3.3V (Typ.)(VDD1/VDD3)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于NV101WUM-N52的最新的生产状态信息和技术信息，屏库®建议您咨询京东方 (BOE)。
|
