像素布局
RGB垂直条状
显示区域 344.232(H)×193.536(V) mm外观尺寸 363.8(H)×215.9(V)×14.8(D) mm
面板重量 1.30Kgs (Typ.)表面处理 雾面
面板亮度 250 cd/m² (Typ.)对比度 500:1 (Typ.) (TM)
可视角度 45/45/20/45 (Typ.)(CR≥10)  工作模式 TN，常白显示，透射式
视角方向 6 o'clock反应时间 2/6 (Typ.)(Tr/Td) ms
显示颜色 16.7M, 60% NTSC触摸屏 无触摸
-
功率消耗
12W (Typ.)

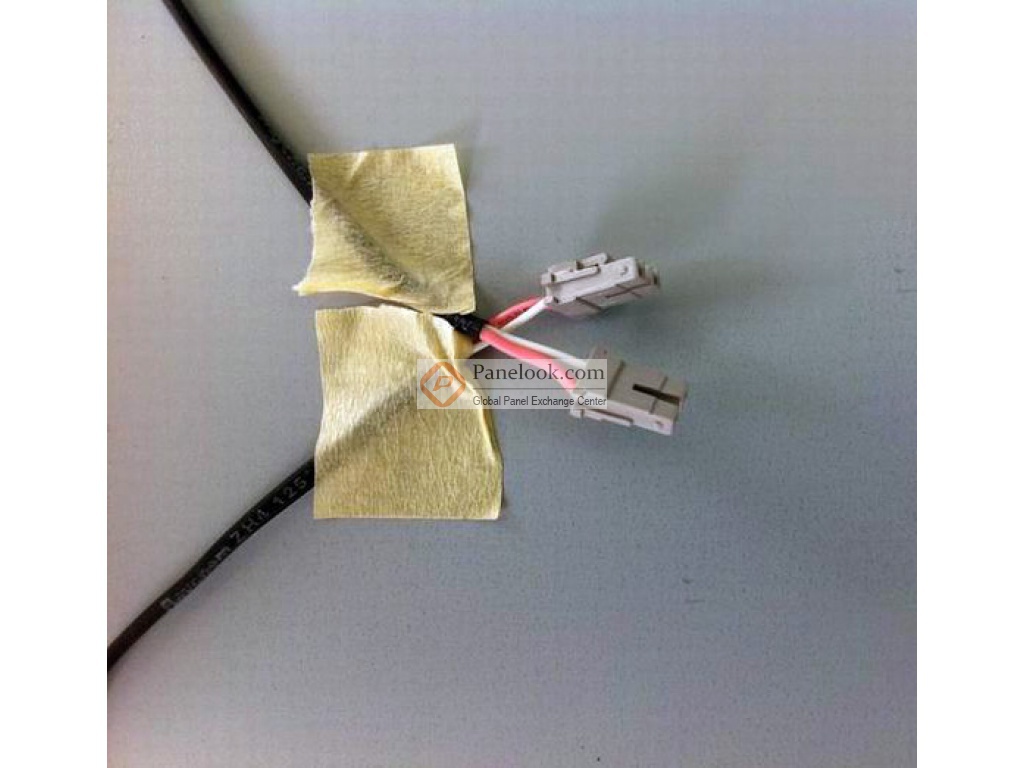

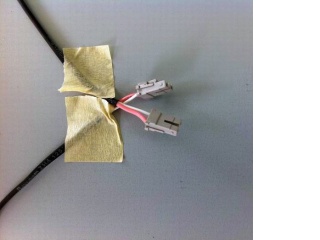

光源类型 2 pcs CCFL, 50K小时, 无驱动
工作频率 60Hz-
面板应用
- 信号接口
-
LVDS (1 ch, 8-bit) , 30 pins , 端子
- 工作环境
- 工作温度 0 ~ 55 °C, 存储温度 -20 ~ 60 °C
天马液晶模组TMS156WX1-01TB验货标准(IIS)

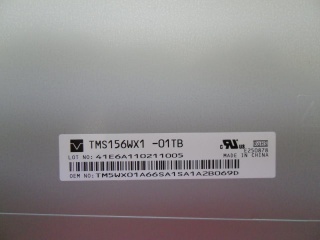

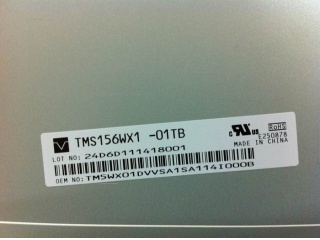

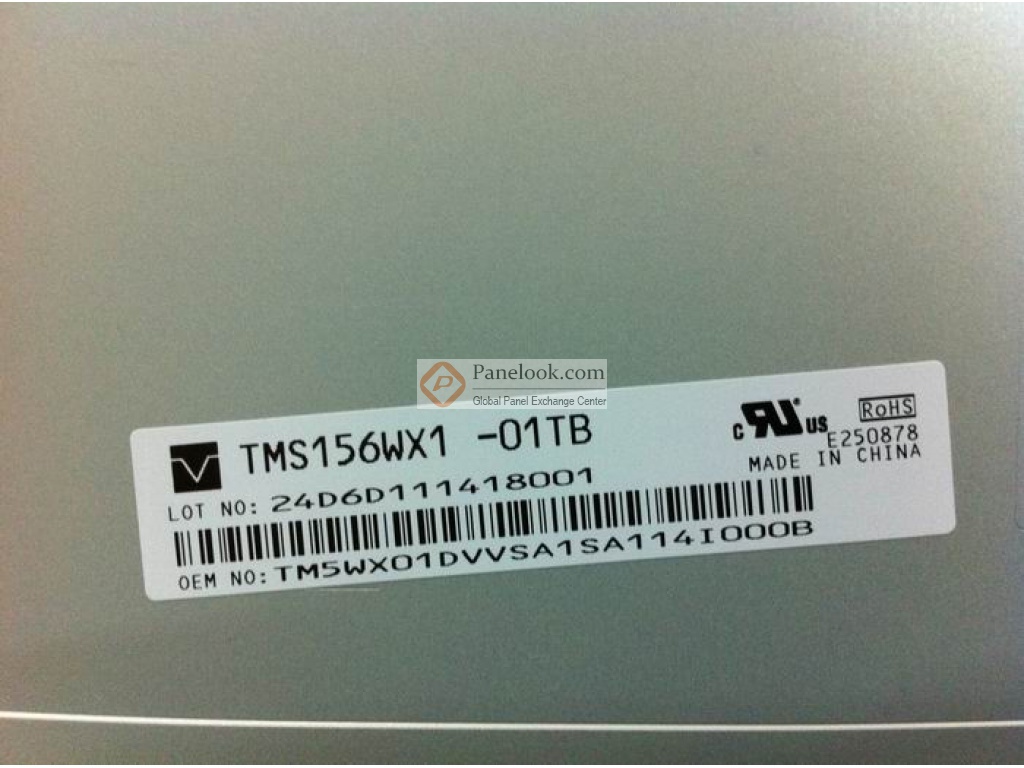

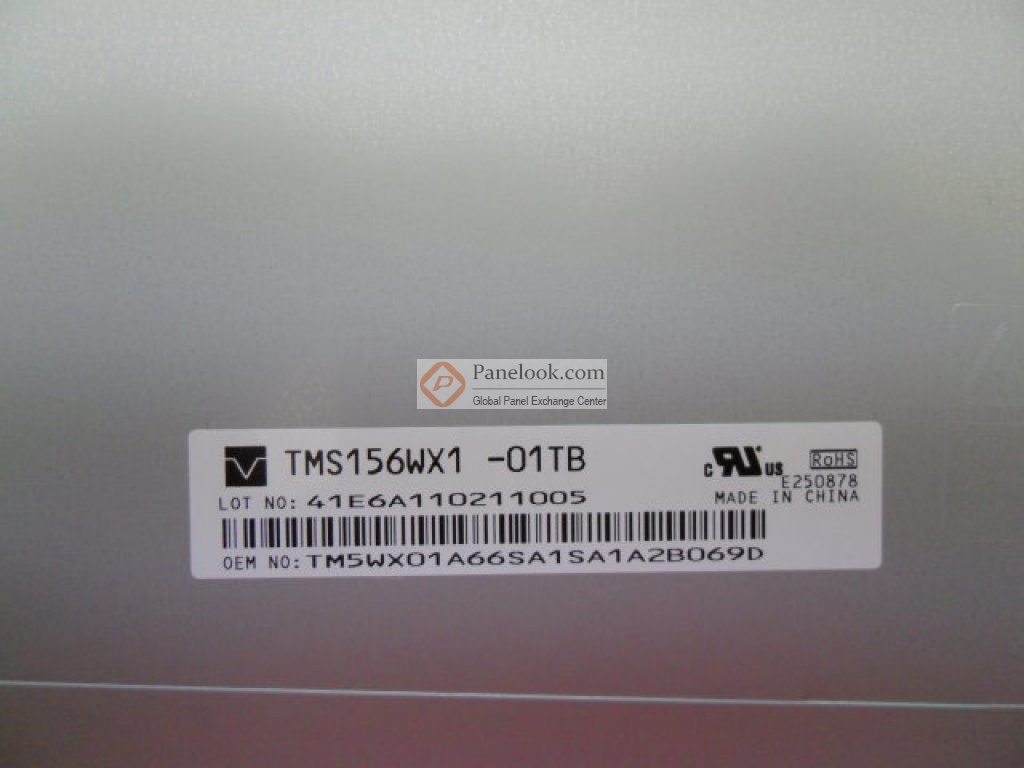

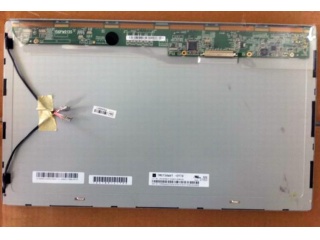

天马液晶模组TMS156WX1-01TB综述
TMS156WX1-01TB是天马 (AVIC)推出的一款15.6吋a-Si TFT-LCD液晶模组产品，它装配有CCFL背光，无背光驱动，无触摸。此产品工作温度为 0 ~ 55°C，存储温度为 -20 ~ 60°C。它的典型特征屏库总结为: 寿命大于5万小时，表面雾面， TCO'03 Compliance。基于它的特征屏库推荐此型号应用于电脑显示器等产品。根据屏库掌握的情报此产品于2010年Q2量产，于2011年Q4停产，当前生产状态为已停产。目前此型号在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2012年06月14日对此型号首次建立参数，并于2025年04月28日对参数进行了最后更新。根据天马 (AVIC)于2010年6月1日发布的版本号为Ver2.0的产品规格书，TMS156WX1-01TB显示分辨率为1366(RGB)×768 (WXGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为344.232(宽)×193.536(高) mm，外观尺寸为363.8(宽)×215.9(高)×14.8(厚) mm，可视尺寸为347.5(宽)×196.8(高) mm，表面处理为雾面，产品净重1.30Kgs (Typ.)。背光方面此产品采用了2 pcs CCFL发光的侧入式光源(顶部和底部)，光源的使用寿命为50K小时，不含背光驱动。TMS156WX1-01TB采用了LVDS (1 ch, 8-bit)信号接口，总共30 pins，采用端子连接，驱屏电压为5.0V (Typ.)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于TMS156WX1-01TB的最新的生产状态信息和技术信息，屏库®建议您咨询天马 (AVIC)。
|
