RGB垂直条状
- 显示区域
- 344.232(H)×193.536(V) mm
- 外观尺寸
- 363.8(H)×215.9(V)×14.8(D) mm
- 面板重量
- 1.30Kgs (Max.)
- 表面处理
- 雾面 (Haze 25%)，Hard coating (3H)
- 面板亮度
- 250 cd/m² (Typ.)
- 对比度
- 500:1 (Typ.) (TM)
- 可视角度
- 45/45/20/45 (Typ.)(CR≥10)
- 工作模式
- TN，常白显示，透射式
- 视角方向
- 6 o'clock
- 反应时间
- 2/6 (Typ.)(Tr/Td) ms
- 显示颜色
- 16.7M, 65% NTSC
- 面板应用
-
- 工作频率
- 75Hz
- 触摸屏
- 无触摸
- 功率消耗
-
-
- 光源类型
- 2 pcs CCFL, 50K小时, 无驱动
- 信号接口
-

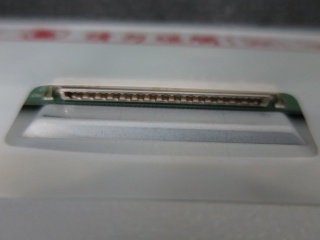

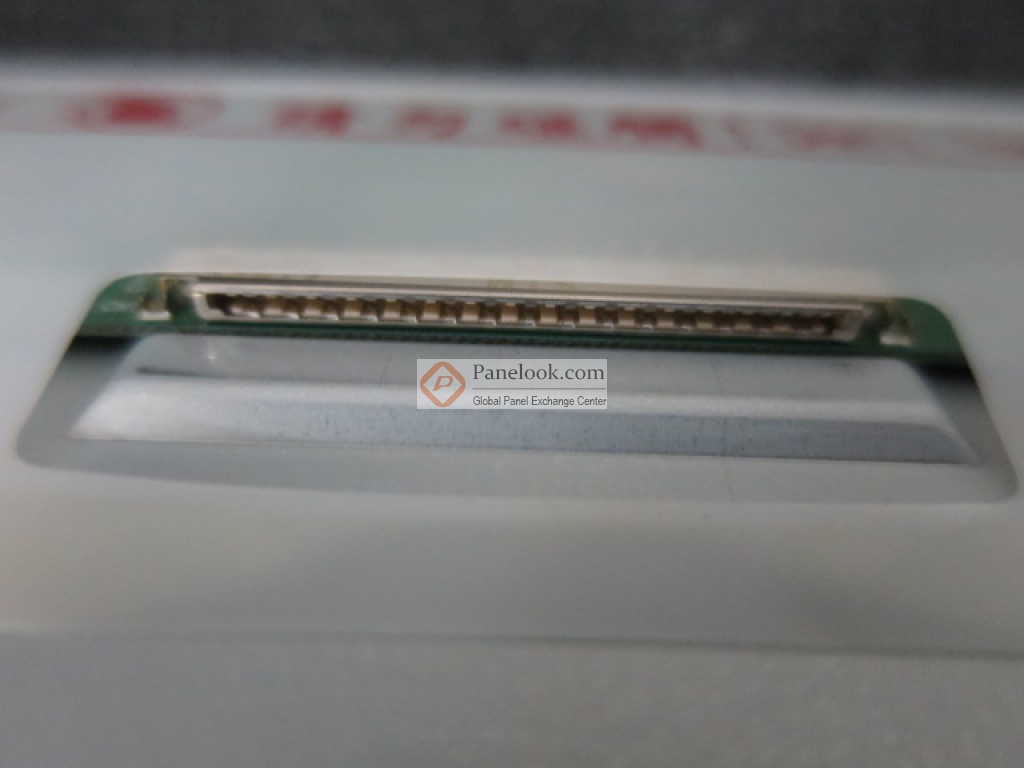

LVDS (1 ch, 8-bit) , 30 pins , 端子
- 驱屏电压
- 5.0V (Typ.)
- 工作环境
- 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C
奇美液晶模组M156B1-L01验货标准(IIS)

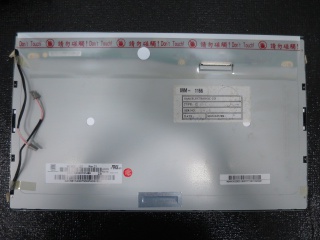

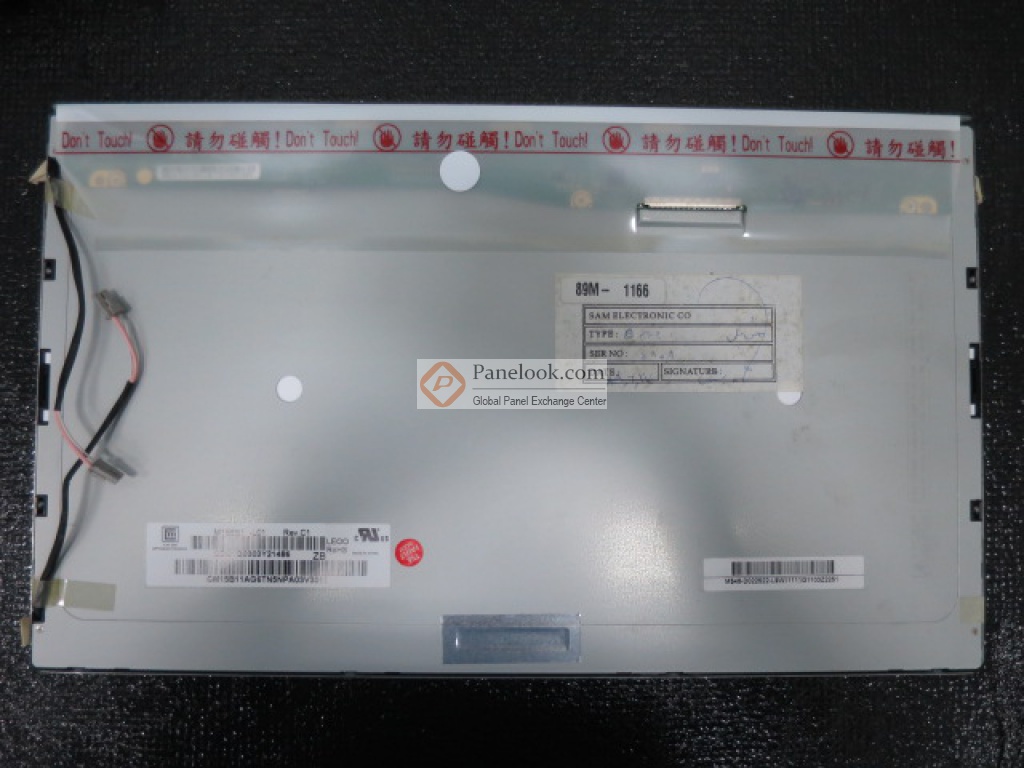

奇美液晶模组M156B1-L01概况

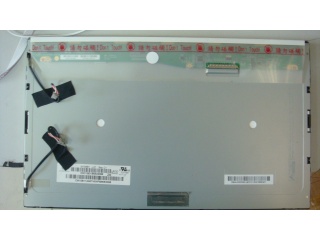

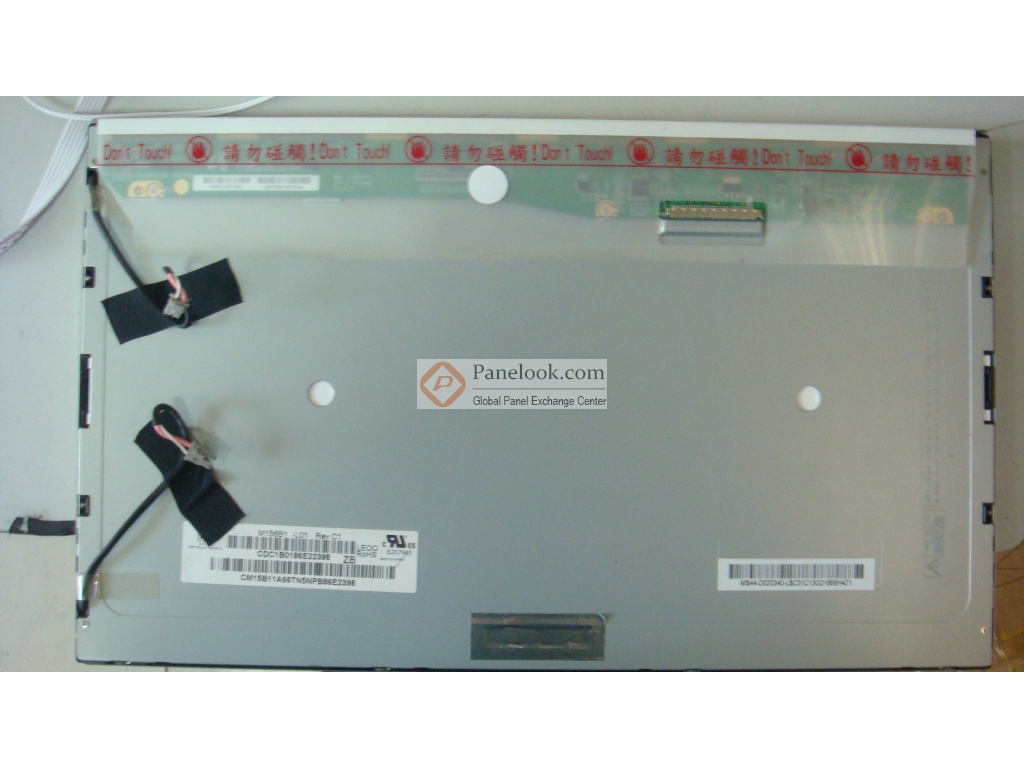

M156B1-L01是奇美 (CMO)推出的一款15.6吋a-Si TFT-LCD液晶模组产品，它装配有CCFL背光，无背光驱动，无触摸。此产品工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。它的典型特征屏库总结为: 寿命大于5万小时，表面雾面。基于它的特征屏库推荐此型号应用于电脑显示器等产品。根据屏库掌握的情报此产品于2007年Q4量产，于2011年Q3停产，当前生产状态为已停产。目前此型号在屏库上有0条现货信息、1家供应商信息，交易氛围清淡。屏库于2012年05月02日对此型号首次建立参数，并于2025年03月13日对参数进行了最后更新。根据奇美 (CMO)于2008年7月17日发布的版本号为Ver3.2的产品规格书，M156B1-L01显示分辨率为1366(RGB)×768 (WXGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为344.232(宽)×193.536(高) mm，外观尺寸为363.8(宽)×215.9(高)×14.8(厚) mm，可视尺寸为347.5(宽)×196.8(高) mm，表面处理为雾面 (Haze 25%)，Hard coating (3H)，产品净重1.30Kgs (Max.)。背光方面此产品采用了2 pcs CCFL发光的侧入式光源(顶部和底部)，光源的使用寿命为50K小时，不含背光驱动。M156B1-L01采用了LVDS (1 ch, 8-bit)信号接口，总共30 pins，采用端子连接，驱屏电压为5.0V (Typ.)。它的典型垂直刷新率Fv为75Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于M156B1-L01的最新的生产状态信息和技术信息，屏库®建议您咨询奇美 (CMO)。
|
