RGB垂直条状
- 显示区域
- 301.594×188.496 mm (H×V)
- 外观尺寸
- 306.594×204.496×2.95 mm (H×V×D)
- 屏幕重量
- -
- 表面处理
- -
- 屏幕亮度
- 300 cd/m² (Typ.)
- 对比度
- 1500:1 (Typ.) [透射]
- 最佳视向
- 全视角
- 光学模式
- IPS，常黑显示，透射式
- 可视角度
- 89/89/89/89 (Typ.)(CR≥10)
- 响应速度
- 25 (Typ.)(Tr+Td) ms
- 颜色数量
- 16.7M, 100% sRGB, 低蓝光
- 适用于
-
- 外观样式
- 薄屏 (PCBA平直, 厚度≤3.2mm)
- 背光类型
- 10S6P WLED, 含LED驱动
- 刷新频率
- 60Hz
- 触摸功能
- 无触摸
- 信号系统
- eDP (4 Lanes) , 端子 , 40 pins
- 供应电压
- 3.3V (Typ.)
- 最大额定
- 存储温度 -30 ~ 65 °C 工作温度 0 ~ 50 °C
TM140VDHP01-00 长期供应 贸易
 深圳市

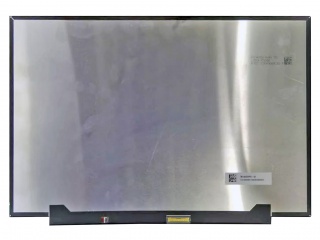

天马液晶模组TM140VDHP01-00规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
TM140VDHP01-00规格书 |
Pre Ver1.0 |
English |
1.5 M |
21 |
2022-11-28 |
最新 |
|
天马液晶模组TM140VDHP01-00综述
TM140VDHP01-00 (产品代码: TMX2003)是天马 (TIANMA)推出的一款14.0吋a-Si TFT-LCD液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。此产品工作温度为 0 ~ 50°C，存储温度为 -30 ~ 65°C。它的典型特征屏库总结为: 白光LED背光，含LED驱动器，端子倒装， LBL。基于它的特征屏库推荐此型号应用于笔记本等产品。本产品已邦定NT60201驱动IC。根据屏库掌握的情报此产品于2023年Q1量产，当前生产状态为量产中。目前此型号在屏库上有0条现货信息、1家供应商信息，交易氛围清淡。屏库于2023年01月13日对此型号首次建立参数，并于2024年11月20日对参数进行了最后更新。根据天马 (TIANMA)于2022年11月28日发布的版本号为Pre Ver1.0的产品规格书，TM140VDHP01-00显示分辨率为1920(RGB)×1200 (WUXGA)，宽高比为16:10 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为301.594(宽)×188.496(高) mm，外观尺寸为306.594(宽)×204.496(高)×2.95(厚) mm外观样式为薄屏 (PCBA平直, 厚度≤3.2mm)。背光方面此产品采用了10S6P WLED发光的侧入式光源，含LED驱动。TM140VDHP01-00采用了eDP (4 Lanes)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于TM140VDHP01-00的最新的生产状态信息和技术信息，屏库®建议您咨询天马 (TIANMA)。
|
