| 面板品牌 |
|---|
| 面板尺寸 |
| 像素数量 |
| 显示区域 |
| 面板重量 |
| 面板亮度 |
| 可视角度 |
| 视角方向 |
| 显示颜色 |
| 工作频率 |
| 外观式样 |
| 群创 (Innolux) |
| 14.0英寸 |
| 1920(RGB)×1200, WUXGA, 16:10 |
| 301.594(H)×188.496(V) mm |
| 210/220g (Typ./Max.) |
| 400 cd/m² (Typ.) |
89/89/89/89 (Typ.)(CR≥10)  |
| 全视角 |
| 16.7M, 100% sRGB, 低蓝光 |
| 60Hz (FreeSync / G-Sync) |
| 薄屏 (PCBA弯折, 厚度≤3.0mm) |
| 面板型号 |
| 面板类型 |
| 像素布局 |
| 外观尺寸 |
| 表面处理 |
| 对比度 |
| 工作模式 |
| 反应时间 |
| 面板应用 |
| 触摸屏 |
| 灯管类型 |
| N140JCN-GS9 | |
| a-Si TFT-LCD, 液晶模组 | |
| RGB垂直条状 | |
| 306.59(H)×198.6(V)×4.5(D) mm | |
| 雾面，Hard coating (3H) | |
| 1500:1 (Typ.) (透射) | |
| AAS，常黑显示，透射式 |
|
| 16/14 (Typ.)(Tr/Td) ms | |
| |
|
| On-Cell Touch, I²C | |
| WLED, 15K小时, 含LED驱动, DC调光 |
| 信号接口 |
|---|
| 驱屏电压 |
| 工作环境 |

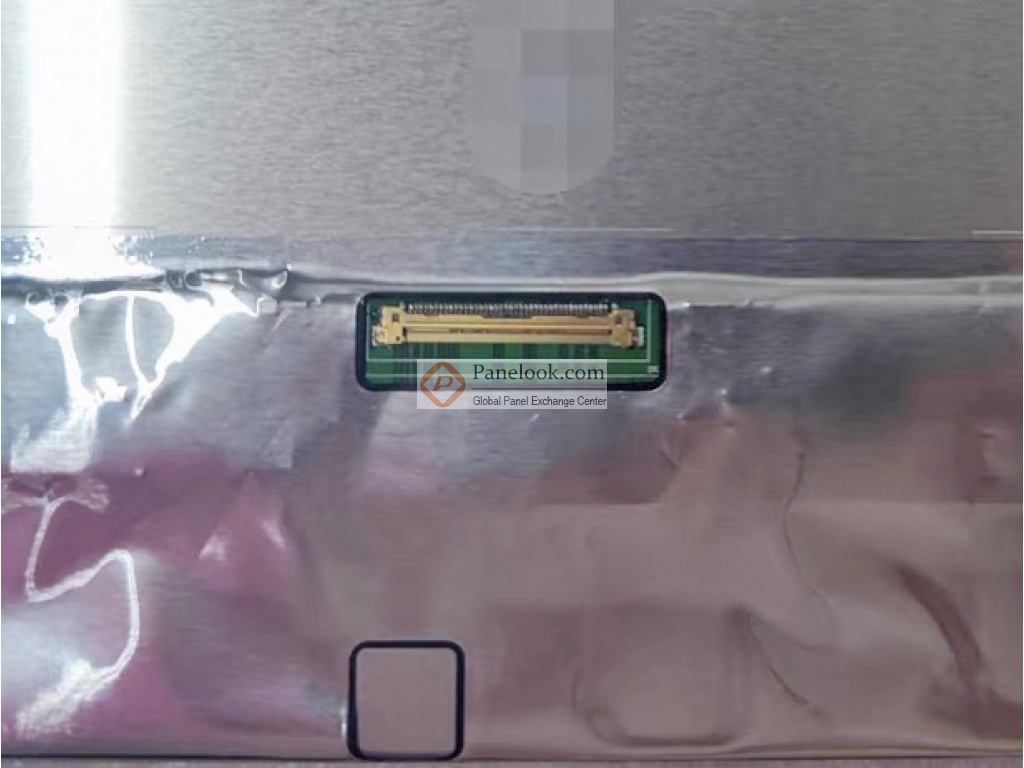

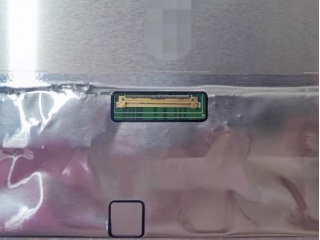

| eDP (2 Lanes) , eDP1.4 , 40 pins , 端子 |
| 3.3V (Typ.) |
| 工作温度: 0 ~ 50 °C, 存储温度: -20 ~ 60 °C |
深圳市
深圳市
深圳市
深圳市
深圳市
深圳市
深圳市
深圳市
| 规格书 | 版本号 | 规格书语言 | 文件大小 | 页数 | 原厂发布日期 | 最新 | ||
|---|---|---|---|---|---|---|---|---|
|
N140JCN-GS9规格书 | Rev.C1_Ver3.0 | English | 9.7 M | 54 | 2021-01-10 | 最新 | |
|
N140JCN-GS9规格书 | Rev.C1_Ver1.24 | English | 4.9 M | 53 | 2020-12-10 |
| IIS对应检验产品 | 原厂等级 (坏点数量) | MURA判定 | 通用等级 | 版本号 | 原厂发布日期 | ||
|
Notebook Series | VIP会员可看 |
VIP会员可看 | B Grade | Ver1.0A | 2014-12-3 | IIS下载 |
|
ALL Notebook series | VIP会员可看 |
VIP会员可看 | A+ Grade | Ver1.0A | 2012-1-3 | IIS下载 |
|
ALL Notebook series | VIP会员可看 |
VIP会员可看 | A Grade | Ver1.0A | 2012-1-3 | IIS下载 |
|
ALL Notebook series | VIP会员可看 |
VIP会员可看 | A- Grade | Ver1.0A | 2011-1-3 | IIS下载 |

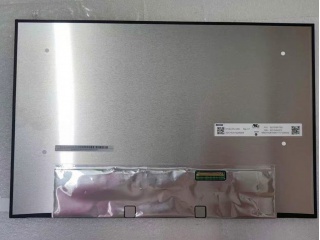

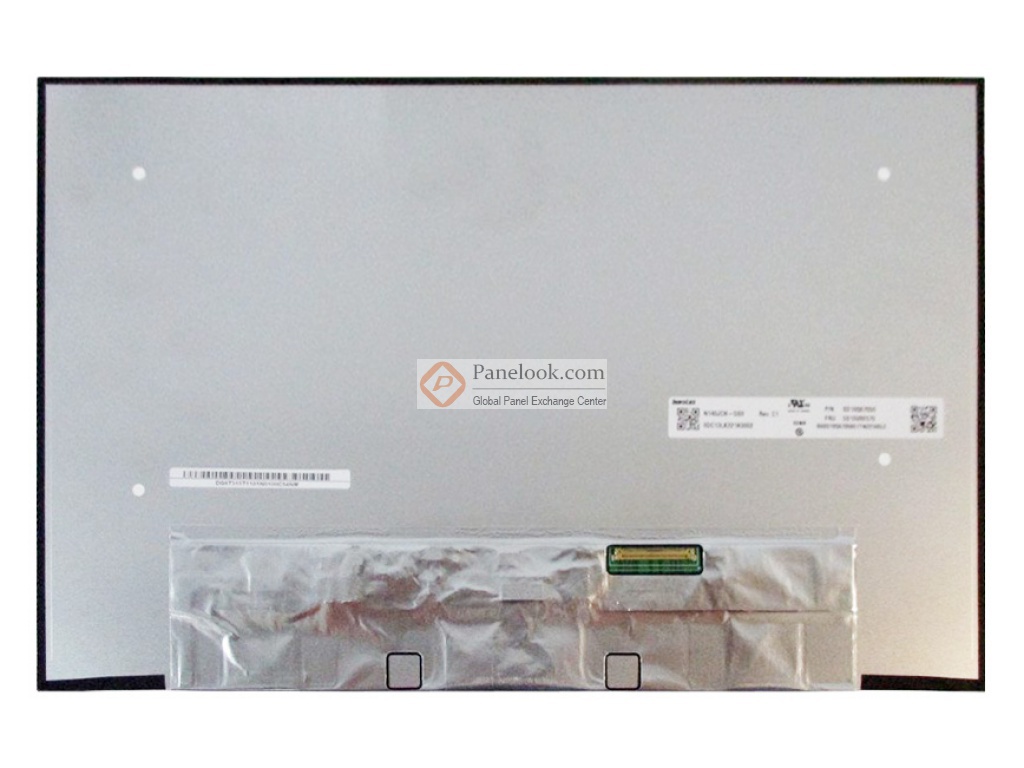

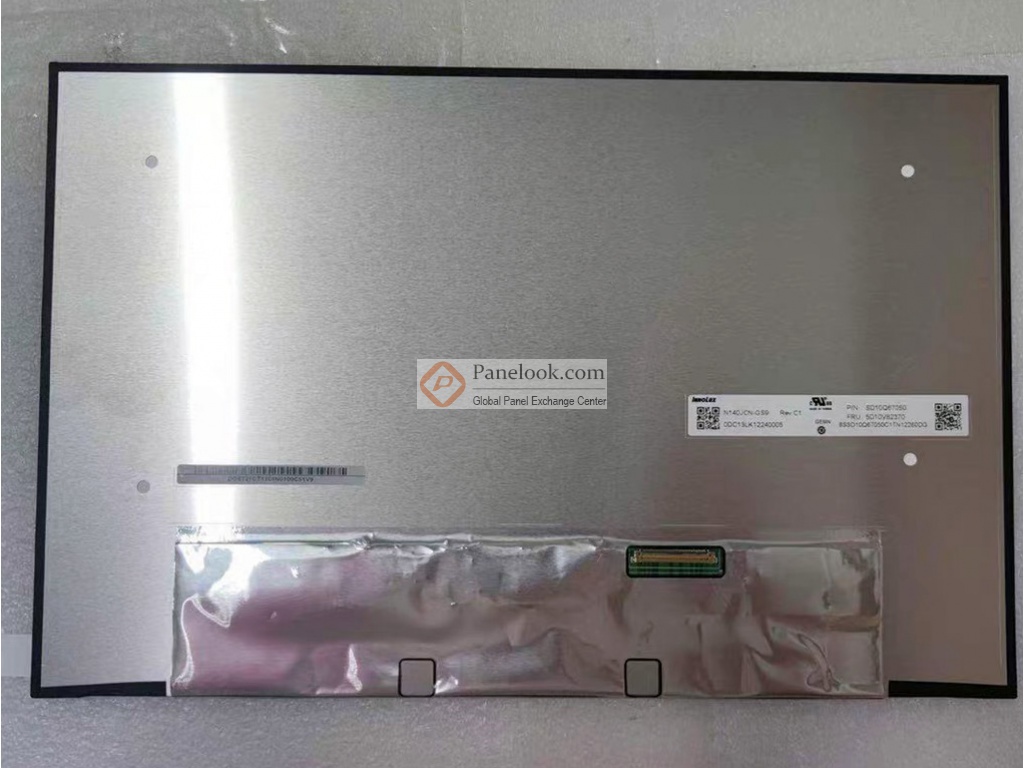

N140JCN-GS9 (产品代码: CMN1417)是群创 (Innolux)推出的一款14.0吋a-Si TFT-LCD液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，On-Cell Touch。此产品工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C，耐振动性为1.5G (14.7 m/s²)。它的典型特征屏库总结为: sRGB，带触摸屏，白光LED背光，含LED驱动器，端子倒装，表面雾面，G-Sync / FreeSync， eDP1.4, G-sync DD, Free-sync, PSR2, LRR 48Hz, LBL TUV Method-2, LED DC Dimming。基于它的特征屏库推荐此型号应用于笔记本等产品。根据屏库掌握的情报此产品于2020年Q4量产，当前生产状态为量产中。目前此型号在屏库上有11条现货信息、13家供应商信息，交易氛围十分活跃。屏库于2021年07月22日对此型号首次建立参数，并于2025年04月30日对参数进行了最后更新。根据群创 (Innolux)于2021年1月10日发布的版本号为Rev.C1_Ver3.0的产品规格书，N140JCN-GS9显示分辨率为1920(RGB)×1200 (WUXGA)，宽高比为16:10 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为301.594(宽)×188.496(高) mm，外观尺寸为306.59(宽)×198.6(高)×4.5(厚) mm，表面处理为雾面，Hard coating (3H)，产品净重210/220g (Typ./Max.)外观样式为薄屏 (PCBA弯折, 厚度≤3.0mm)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为15K小时，含LED驱动。N140JCN-GS9采用了eDP (2 Lanes)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于N140JCN-GS9的最新的生产状态信息和技术信息，屏库®建议您咨询群创 (Innolux)。
