天马液晶模组TM101JVHG42-00概况-全球液晶屏交易中心-屏库

人气指数：505 2024-02-22 15:34

天马液晶模组TM101JVHG42-00主要参数

现货数量
暂无
长期卖家
1个
求购数量
暂无
生产状态
量产中

客户发样
2020,Q3
开始量产
2020,Q4
最后下单
--
最后出货
--

生产信息仅供参考，请与原厂或代理商确认。

面板品牌	天马 (TIANMA)	面板型号	TM101JVHG42-00
面板尺寸	10.1英寸	面板类型	a-Si TFT-LCD, 液晶模组
像素数量	1280(RGB)×800, WXGA, 16:10	像素布局	RGB垂直条状
显示区域	216.96(H)×135.6(V) mm	外观尺寸	256(H)×170(V)×10(D) mm
面板重量	543g (Typ.)	表面处理	雾面，Hard coating (6H)
面板亮度	430 cd/m² (Typ.)	对比度	1000:1 (Typ.) (TM)
可视角度	85/85/85/85 (Typ.)(CR≥10)	工作模式	SFT，常黑显示，透射式
视角方向	全视角	反应时间	25 (Typ.)(Tr+Td) ms
功率消耗	-	光源类型	WLED, 50K小时, 含LED驱动
显示颜色	262K/16.7M, 50% NTSC	触摸屏	投射电容触摸屏, USB
工作频率	60Hz	面板应用
信号接口	LVDS (1 ch, 6/8-bit) , 30 pins , 端子
驱屏电压	3.3V (Typ.)
工作环境	工作温度 -20 ~ 70 °C, 存储温度 -30 ~ 80 °C

天马液晶模组TM101JVHG42-00规格书

	规格书	版本号	规格书语言	文件大小	页数	原厂发布日期	最新
	TM101JVHG42-00规格书	Pre Rev1.0	English	1.6 M	23	2020-9-27	最新	付费下载

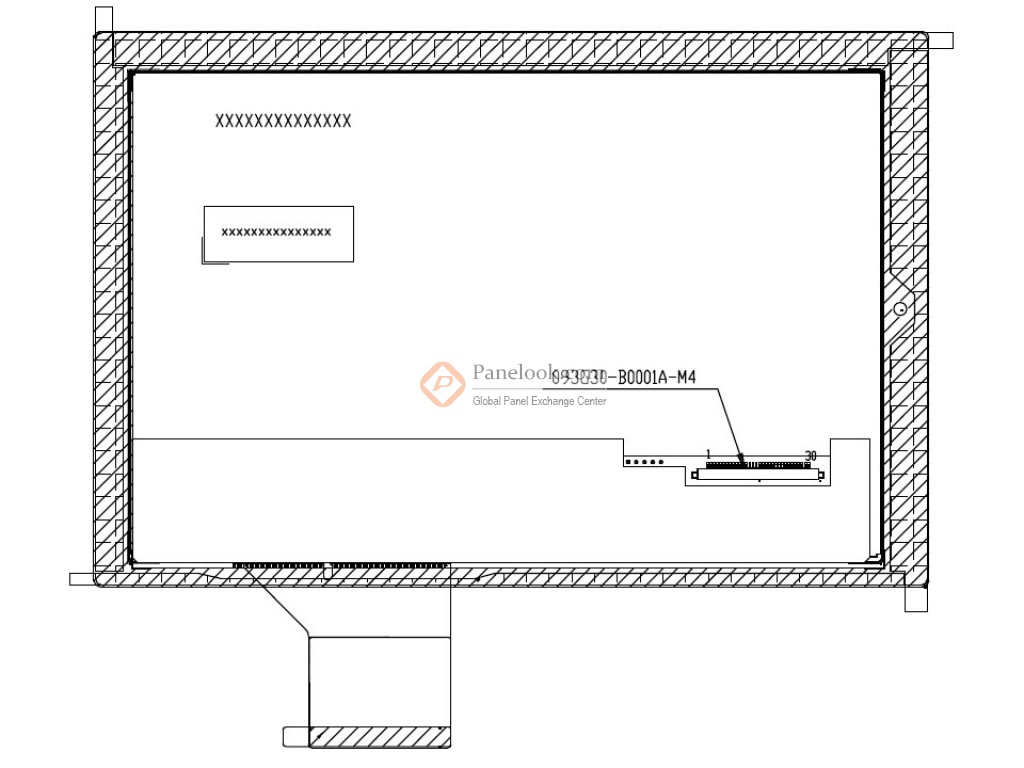

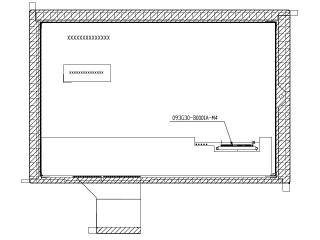

天马液晶模组TM101JVHG42-00图片

天马液晶模组TM101JVHG42-00摘要

天马 (TIANMA) 推出的TM101JVHG42-00是一款采用a-Si TFT-LCD技术的10.1英寸液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，投射电容触摸屏。屏库总结它的典型特征为: 带触摸屏，白光LED背光，寿命大于5万小时，含LED驱动器，端子倒装，6/8位灰阶可选，表面雾面， Lens Color:Pantone Black。它的工作温度为 -20 ~ 70°C，存储温度为 -30 ~ 80°C。此型号适合应用于工业，车载显示。本产品已邦定ST5821*3 + ST5084CA*1驱动IC。根据屏库掌握的情报此产品于2020年Q4量产，当前生产状态为量产中。目前TM101JVHG42-00在屏库上有0条现货信息、1家供应商信息，交易氛围清淡。屏库于2022年09月06日对此型号首次建立参数，并于2024年02月22日对参数进行了最后更新。根据天马 (TIANMA)于2020年9月26日发布的版本号为Pre Rev1.0的产品规格书，TM101JVHG42-00显示分辨率为1280(RGB)×800 (WXGA)，宽高比为16:10 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为216.96×135.6 (宽×高) mm，外观尺寸为256(宽)×170(高)×10(厚) mm，表面处理为雾面，Hard coating (6H)，产品净重543g (Typ.)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为50K小时，含LED驱动。TM101JVHG42-00采用了LVDS (1 ch, 6/8-bit)信号接口，总共30 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用TM101JVHG42-00液晶模组，屏库®建议您向天马 (TIANMA)或其代理商了解关于TM101JVHG42-00的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！
