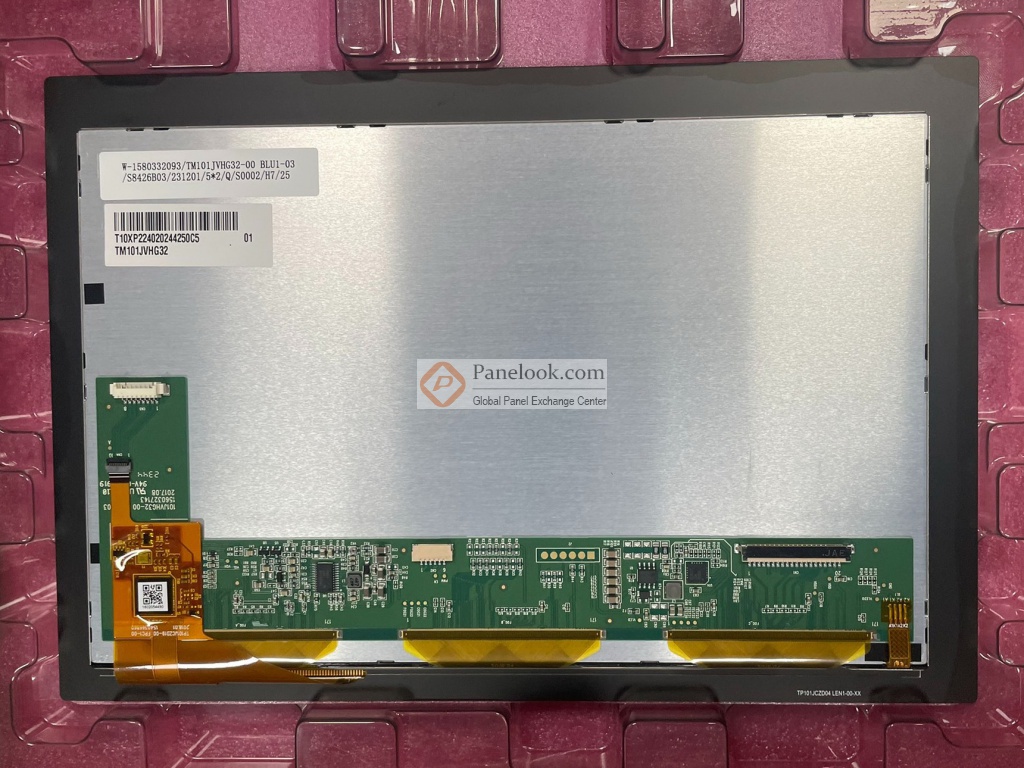

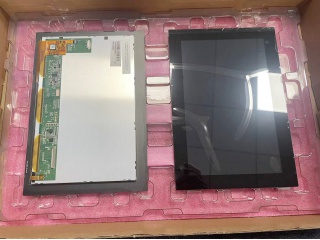

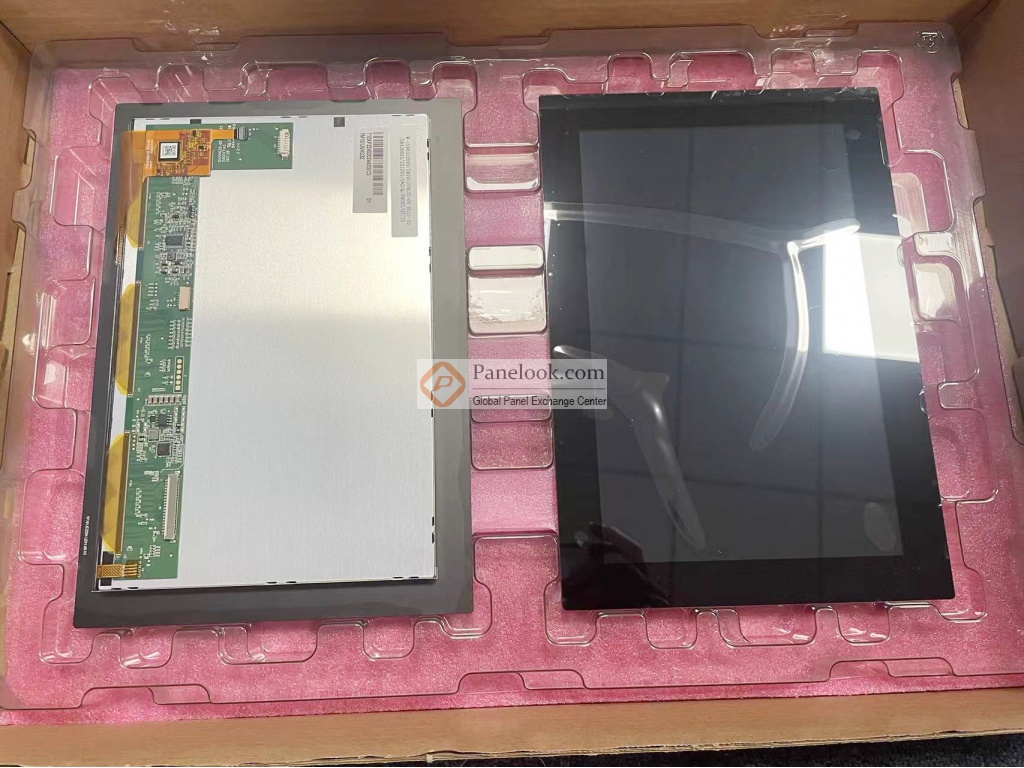

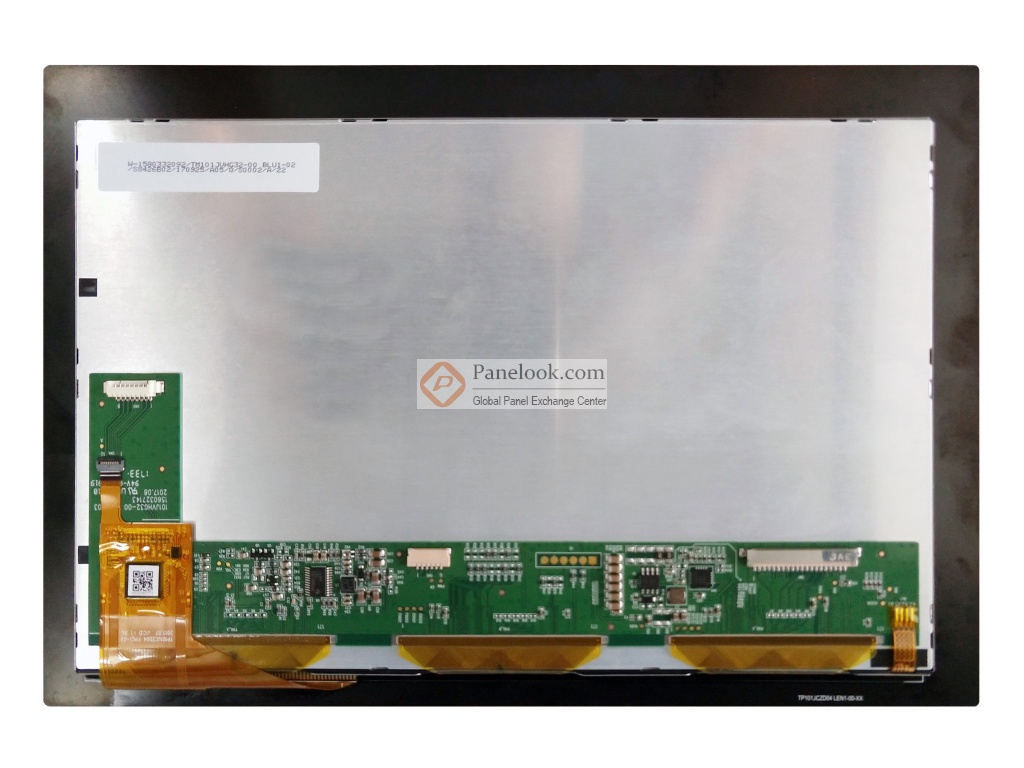

TM101JVHG32-01

TM101JVHG32-01是天马 (TIANMA)推出的一款10.1吋a-Si TFT-LCD液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，投射电容触摸屏。此产品工作温度为 -20 ~ 70°C，存储温度为 -30 ~ 80°C。它的典型特征屏库总结为: 带触摸屏，高亮度，白光LED背光，寿命大于5万小时，含LED驱动器，端子倒装，6/8位灰阶可选， CTP Driver IC:ILI2511。基于它的特征屏库推荐此型号应用于工业，户外高亮等产品。本产品已邦定ST5821CA*3 + ST5084CA*1驱动IC。根据屏库掌握的情报此产品于2018年Q2量产，当前生产状态为量产中。目前此型号在屏库上有10条现货信息、10家供应商信息，交易氛围十分活跃。屏库于2016年10月13日对此型号首次建立参数，并于2023年12月01日对参数进行了最后更新。根据天马 (TIANMA)于2018年5月18日发布的版本号为Final Ver2.0的产品规格书，TM101JVHG32-01显示分辨率为1280(RGB)×800 (WXGA)，宽高比为16:10 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为216.96(宽)×135.6(高) mm，外观尺寸为258.66(宽)×177.3(高)×12.95(厚) mm，表面处理为Hard coating，产品净重466g (Typ.)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为50K小时，含LED驱动。TM101JVHG32-01采用了LVDS (1 ch, 6/8-bit)信号接口，总共20 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于TM101JVHG32-01的最新的生产状态信息和技术信息，屏库®建议您咨询天马 (TIANMA)。
