像素排列 RGB垂直条状
解析度800(RGB)×480, WVGA, 16:9
- 显示亮度280 cd/m² (Typ.)
- 对比度 1000:1 (Typ.) (透射)
- 推荐视向6 o'clock
- 响应时间25 (Typ.)(Tr+Td) ms
- 可视角度80/80/60/80 (Typ.)(CR≥10)
- 显示模式TN，常白显示，透射式
- 支持颜色262K/16.7M, 49% NTSC
- 触摸技术4线电阻触摸屏
- 功率消耗
-
- 光源类型3S8P WLED, 20K小时, 无驱动
- 接口类型
-
50 pins Parallel RGB (1 ch, 6/8-bit) , FPC
- 电压供应
- 3.3/10.4/16.0/-7.0V (Typ.)(VCC/AVDD/VGH/VGL)
- 应用环境
- 工作温度 -20 ~ 70 °C, 存储温度 -30 ~ 80 °C
共3条现货>>
天马液晶模组TM070RBH10-40 VIP卖家现货
TM070RBH10-40 长期供应 贸易
 中国香港
TM070RBH10-40 长期供应 贸易
深圳市
TM070RBH10-40 长期供应 贸易
东莞市
TM070RBH10-40 长期供应 贸易
嘉兴市
TM070RBH10-40 长期供应 代理经销
上海市
TM070RBH10-40 长期供应 贸易
深圳市
TM070RBH10-40 长期供应 贸易
深圳市
天马液晶模组TM070RBH10-40规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
TM070RBH10-40规格书 |
Final Ver2.3 |
English |
943.3 K |
23 |
2015-4-14 |
最新 |
|
天马液晶模组TM070RBH10-40摘要

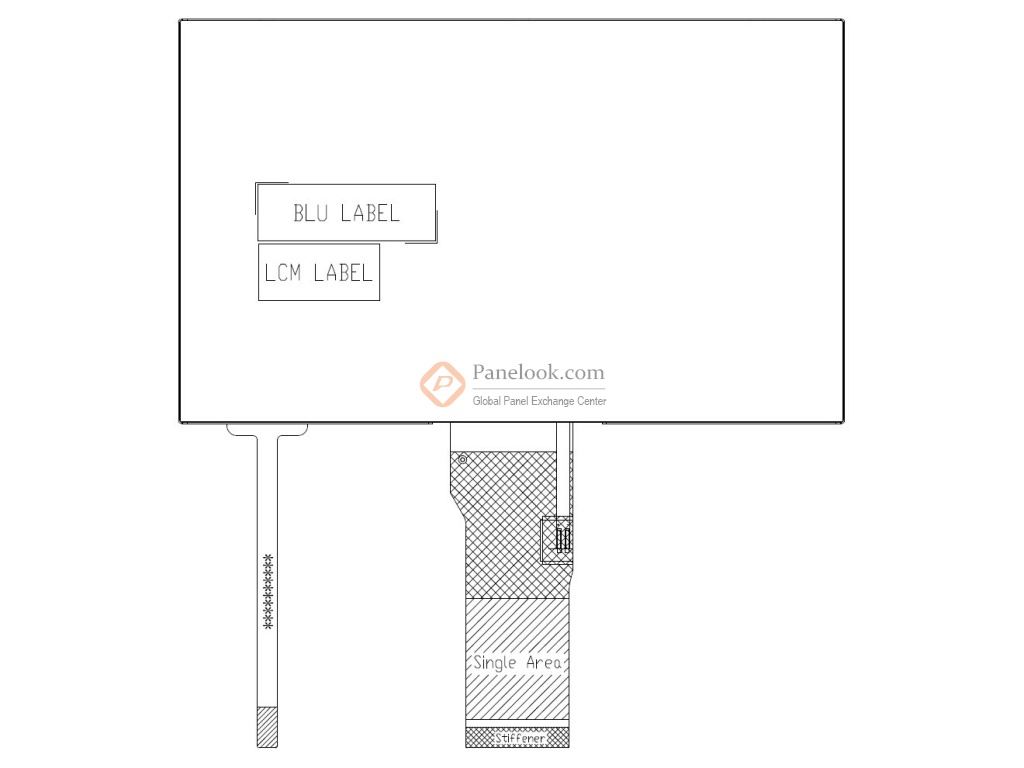

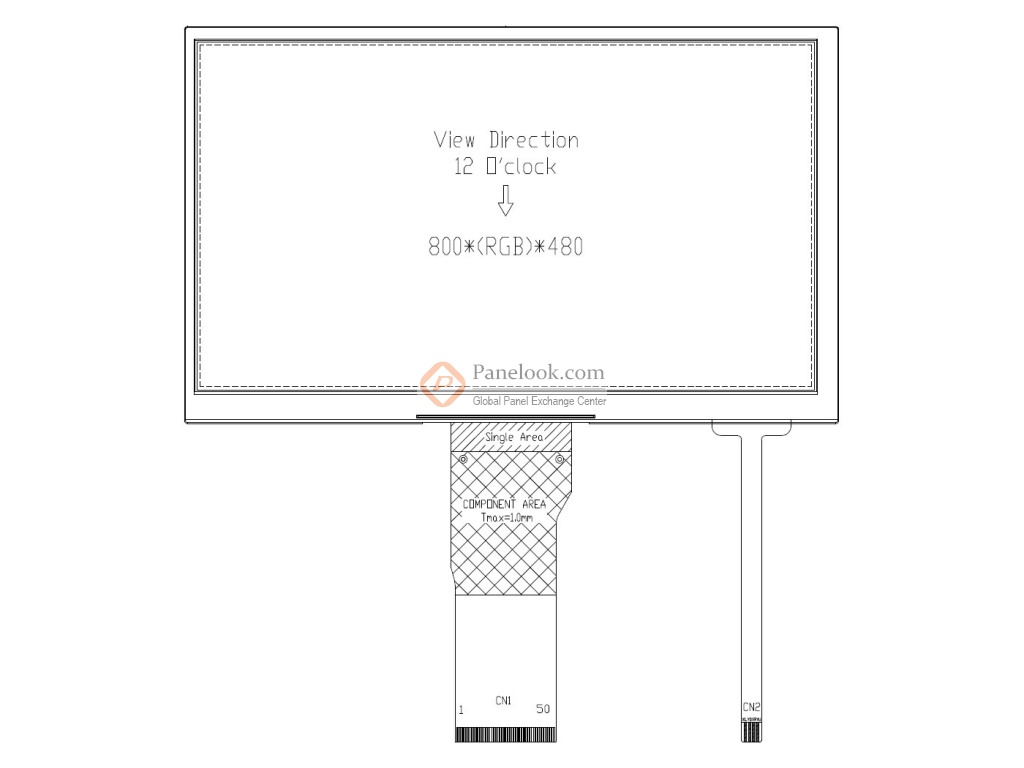

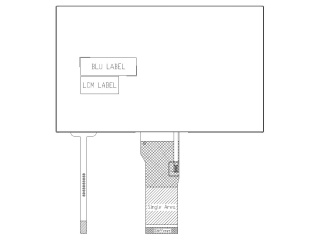

TM070RBH10-40是 天马 (TIANMA)推出的一款 7.0吋a-Si TFT-LCD液晶模组产品，它装配有WLED背光，无背光驱动，4线电阻触摸屏。此产品工作温度为 -20 ~ 70°C，存储温度为 -30 ~ 80°C。它的典型特征屏库总结为: 带触摸屏，白光LED背光，上/下,左/右翻转显示，6/8位灰阶可选，表面雾面， 2 in 1 FPC, DE/SYNC mode selectable, gamma in IC。基于它的特征屏库推荐此型号应用于 工业， 数码相框， 便携式DVD等产品。本产品已邦定HX8264+HX8664-B驱动IC。根据屏库掌握的情报此产品于2015年Q3量产，当前生产状态为已停产。目前此型号在屏库上有3条现货信息、8家供应商信息，交易氛围十分活跃。屏库于2015年08月08日对此型号首次建立参数，并于2024年04月09日对参数进行了最后更新。根据天马 (TIANMA)于2015年4月14日发布的版本号为Final Ver2.3的产品规格书，TM070RBH10-40显示分辨率为 800(RGB)×480 (WVGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为154.08(宽)×85.92(高) mm，外观尺寸为164.9(宽)×100(高)×7.1(厚) mm，表面处理为雾面，产品净重195g (Typ.)。背光方面此产品采用了3S8P WLED发光的侧入式光源，光源的使用寿命为20K小时，不含背光驱动。TM070RBH10-40采用了Parallel RGB (1 ch, 6/8-bit)信号接口，总共50 pins，采用FPC连接，驱屏电压为3.3/10.4/16.0/-7.0V (Typ.)(VCC/AVDD/VGH/VGL)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于TM070RBH10-40的最新的生产状态信息和技术信息，屏库®建议您咨询天马 (TIANMA)。
|
