| 规格书 | 版本号 | 规格书语言 | 文件大小 | 页数 | 原厂发布日期 | 最新 | ||
|---|---|---|---|---|---|---|---|---|
|
TM070RBH10-00规格书 | Final Ver1.4 | English | 839.6 K | 21 | 2011-4-7 | 最新 | |
|
|
TM070RBH10-00规格书 | Final Ver1.3 | English | 636.4 K | 21 | 2011-1-17 | ||
|
TM070RBH10-00规格书 | Pre Ver1.2 | English | 834.1 K | 20 | 2010-8-23 | ||
|
|
TM070RBH10-00规格书 | Provisional Ver0.1 | English | 672.8 K | 20 | 2010-7-16 | ||
|
|
TM070RBH10-00规格书 | Provisional Ver0.0 | English | 1 M | 20 | 2010-5-12 | ||
|
|
TM070RBH10-00规格书 | Final Ver1.1 | English | 973.7 K | 21 | 2010-10-25 |

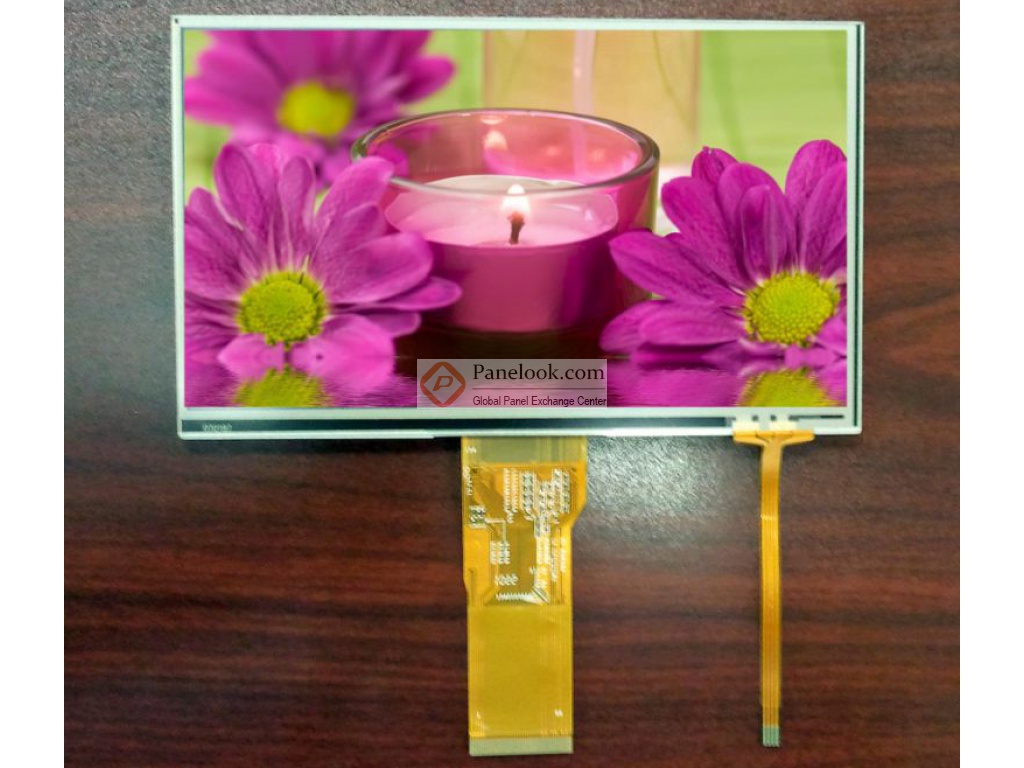

TM070RBH10-00是天马 (TIANMA)推出的一款7.0吋a-Si TFT-LCD液晶模组产品，它装配有WLED背光，无背光驱动，4线电阻触摸屏。此产品工作温度为 -20 ~ 70°C，存储温度为 -30 ~ 80°C。它的典型特征屏库总结为: 带触摸屏，白光LED背光，上/下,左/右翻转显示，6/8位灰阶可选，表面雾面， 2 in 1 FPC, DE/SYNC mode selectable, gamma on FPC。基于它的特征屏库推荐此型号应用于工业，数码相框，便携式DVD，MP3 PMP等产品。根据屏库掌握的情报此产品于2010年Q3量产，当前生产状态为已停产。目前此型号在屏库上有1条现货信息、7家供应商信息，交易氛围活跃。屏库于2013年03月20日对此型号首次建立参数，并于2024年04月09日对参数进行了最后更新。根据天马 (TIANMA)于2011年4月7日发布的版本号为Final Ver1.4的产品规格书，TM070RBH10-00显示分辨率为800(RGB)×480 (WVGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为154.08(宽)×85.92(高) mm，外观尺寸为164.9(宽)×100(高)×7.1(厚) mm，表面处理为雾面，产品净重TBD。背光方面此产品采用了3S8P WLED发光的侧入式光源，光源的使用寿命为20K小时，不含背光驱动。TM070RBH10-00采用了Parallel RGB (1 ch, 6/8-bit)信号接口，总共50 pins，采用FPC连接，驱屏电压为3.3/10.4/16/-7.0V (Typ.)(VCC/AVDD/VGH/VGL)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于TM070RBH10-00的最新的生产状态信息和技术信息，屏库®建议您咨询天马 (TIANMA)。
