| 品牌 |
|---|
| 屏幕尺寸 |
| 分辨率 |
| 显示区域 |
| 屏幕重量 |
| 屏幕亮度 |
| 推荐视向 |
| 可视角度 |
| 颜色数量 |
| 功率消耗 |
| 刷新频率 |
| 天马 (TIANMA) |
| 5.7英寸 |
| 640(RGB)×480, VGA, 4:3 |
| 115.2×86.4 mm (H×V) |
| 165g (Typ.) |
| 400 cd/m² (Typ.) |
| 12 o'clock |
70/70/70/60 (Typ.)(CR≥10)  |
| 262K, 55% NTSC |
| - |
| 60Hz |
| 型号名称 |
| 面板类型 |
| 像素布局 |
| 外观尺寸 |
| 表面处理 |
| 对比度 |
| 光学模式 |
| 响应速度 |
| 适用于 |
| 背光系统 |
| 触摸功能 |
| TM057QDHG02 | |
| a-Si TFT-LCD, 液晶模组 | |
| RGB垂直条状 | |
| 144×104.6×12.8 mm (H×V×D) | |
| 雾面，Hard coating (3H) | |
| 500 : 1 (Typ.) (透射) | |
| TN，常白显示，透射式 |
|
| 20 (Typ.)(Tr+Td) ms | |
| |
|
| 7S3P WLED, 50K小时, 无驱动 | |
| 无触摸 |
| 信号类型 |
|---|
| 电压供应 |
| 最大额定 |
| Parallel RGB (1 ch, 6-bit) , 33 pins , 端子 |
| 3.3V (Typ.) |
| 存储温度 -30 ~ 85 °C 工作温度 -20 ~ 70 °C |
嘉兴市
上海市
| 规格书 | 版本号 | 规格书语言 | 文件大小 | 页数 | 原厂发布日期 | 最新 | ||
|---|---|---|---|---|---|---|---|---|
|
TM057QDHG02规格书 | Final Ver2.0 | English | 1 M | 20 | 2014-10-17 | 最新 |

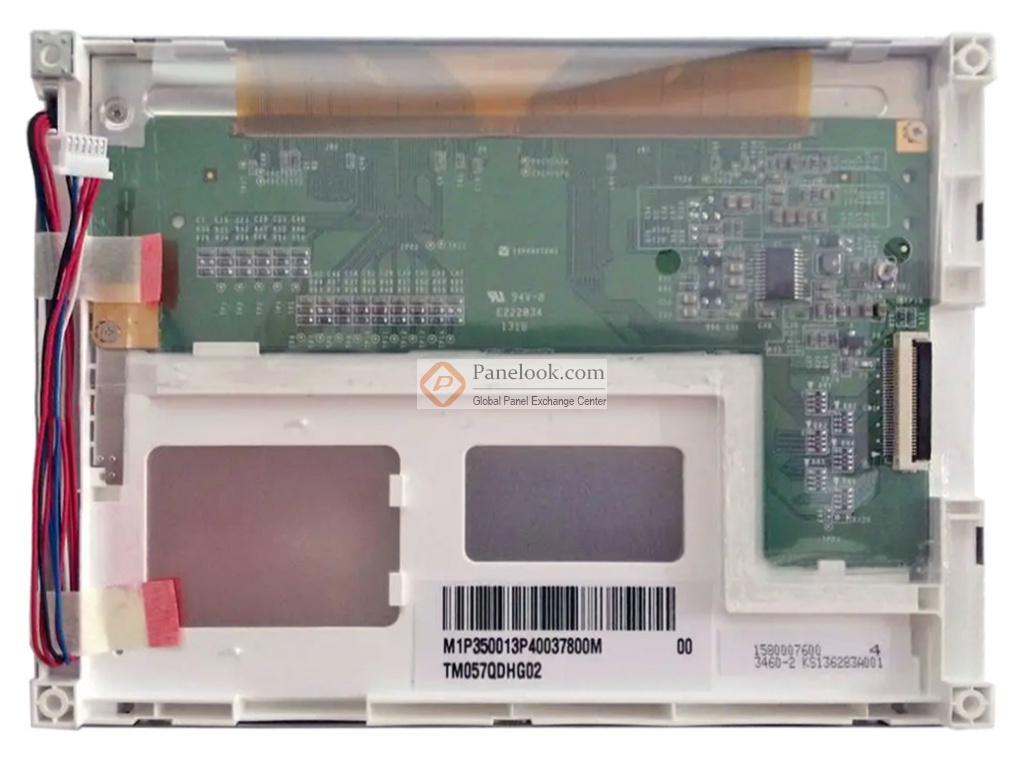

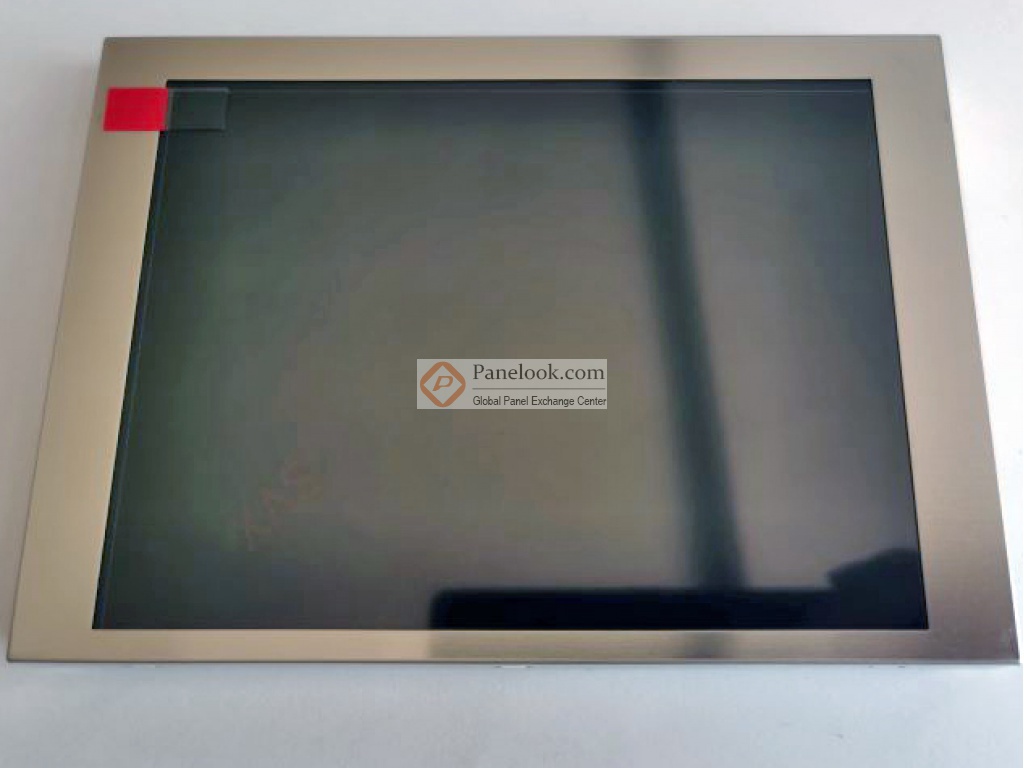

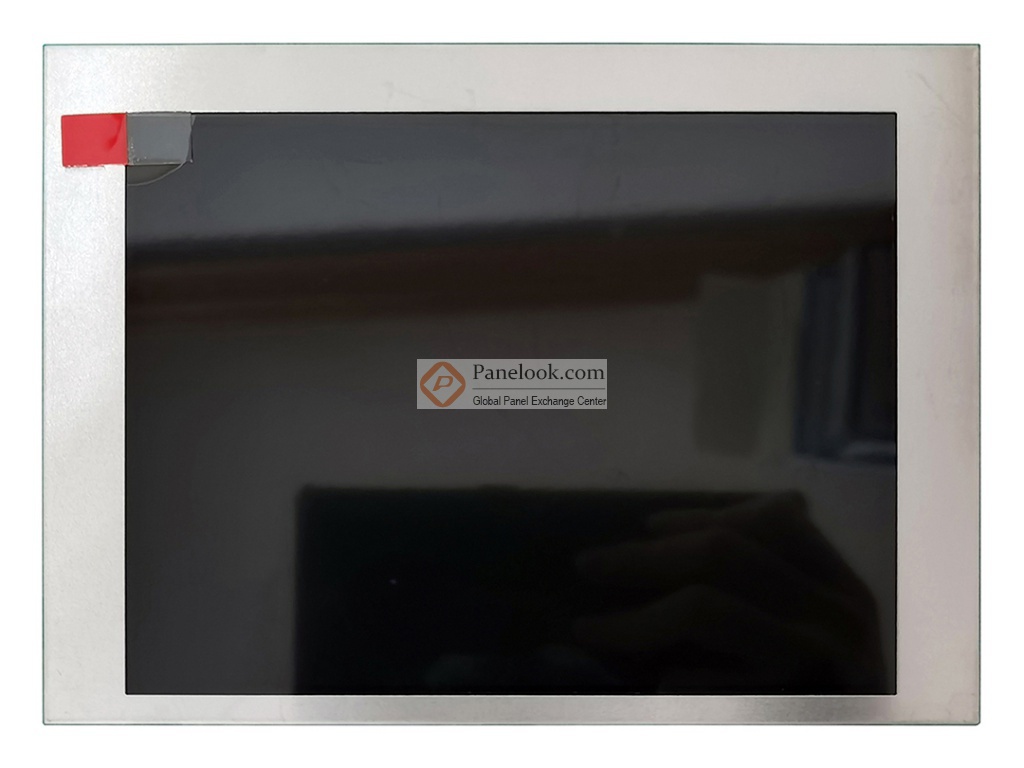

TM057QDHG02是天马 (TIANMA)推出的一款5.7吋a-Si TFT-LCD液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。此产品工作温度为 -20 ~ 70°C，存储温度为 -30 ~ 85°C。它的典型特征屏库总结为: 白光LED背光，寿命大于5万小时，上/下,左/右翻转显示，表面雾面。基于它的特征屏库推荐此型号应用于工业等产品。根据屏库掌握的情报此产品于2015年Q1量产，当前生产状态为已停产。目前此型号在屏库上有4条现货信息、3家供应商信息，交易氛围活跃。屏库于2016年07月13日对此型号首次建立参数，并于2024年04月13日对参数进行了最后更新。根据天马 (TIANMA)于2014年10月17日发布的版本号为Final Ver2.0的产品规格书，TM057QDHG02显示分辨率为640(RGB)×480 (VGA)，宽高比为4:3 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为115.2(宽)×86.4(高) mm，外观尺寸为144(宽)×104.6(高)×12.8(厚) mm，可视尺寸为118.2(宽)×89.4(高) mm，表面处理为雾面，Hard coating (3H)，产品净重165g (Typ.)。背光方面此产品采用了7S3P WLED发光的侧入式光源，光源的使用寿命为50K小时，不含背光驱动。TM057QDHG02采用了Parallel RGB (1 ch, 6-bit)信号接口，总共33 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于TM057QDHG02的最新的生产状态信息和技术信息，屏库®建议您咨询天马 (TIANMA)。
