天马液晶模组TM040YDH40概况-全球液晶屏交易中心-屏库

人气指数：755 2024-08-12 02:37

天马液晶模组TM040YDH40主要参数

现货数量
300000片
长期卖家
暂无
求购数量
暂无
生产状态
已停产

客户发样
2014,Q4
开始量产
2015,Q1
最后下单
--
最后出货
--

生产信息仅供参考，请与原厂或代理商确认。

品牌
屏幕尺寸
分辨率
显示区域
屏幕重量
屏幕亮度
推荐视向
可视角度
颜色数量
功率消耗
刷新频率

天马 (TIANMA)

4.0英寸

480(RGB)×800, WVGA, 3:5

51.84×86.4 mm (H×V)

22.1g (Typ.)

350 cd/m² (Typ.)

12 o'clock

60/60/60/50 (Typ.)(CR≥10)

16.7M, 55% NTSC

60Hz

型号名称

面板类型

像素布局

外观尺寸

表面处理

对比度

光学模式

响应速度

适用于

背光系统

触摸功能

TM040YDH40
a-Si TFT-LCD, 液晶模组
RGB垂直条状
56.7×97.35×2 mm (H×V×D)
Hard coating
700 : 1 (Typ.) (透射)
TN，常白显示，透射式
20 (Typ.)(Tr+Td) ms

8S1P WLED, 无驱动
无触摸

信号类型
电压供应
最大额定

MIPI (2 data lanes) , 24 pins , 端子

1.8/2.8/5.2/-5.2V (Typ.)(IOVCC/VCI/VSP/VSN)

存储温度 -30 ~ 80 °C 工作温度 -20 ~ 70 °C

共1条现货>>

天马液晶模组TM040YDH40 VIP卖家现货

深圳市信一微科技有限公司

第10年

新屏原厂原封包, 原厂A规

300000片, 100片起售, 中国大陆仓

即刻交货

详情

天马液晶模组TM040YDH40规格书

	规格书	版本号	规格书语言	文件大小	页数	原厂发布日期	最新
	TM040YDH40规格书	Rev0.1	English	3.9 M	60	2014-10-31	最新	付费下载

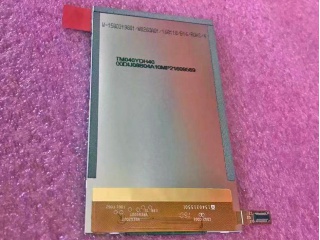

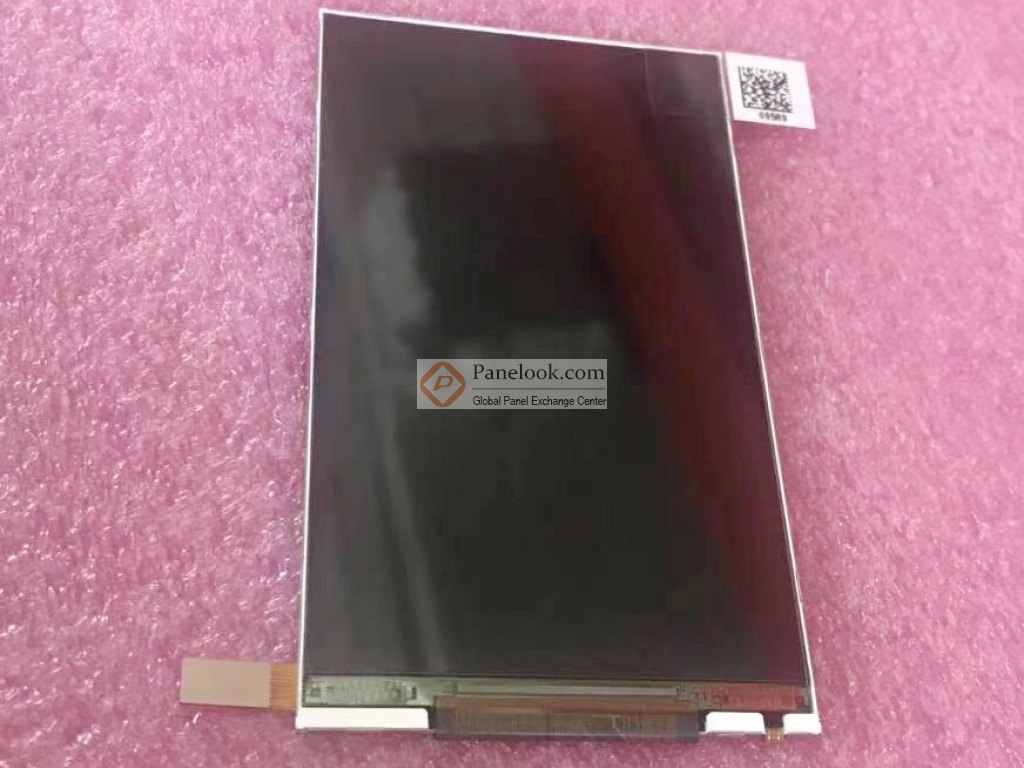

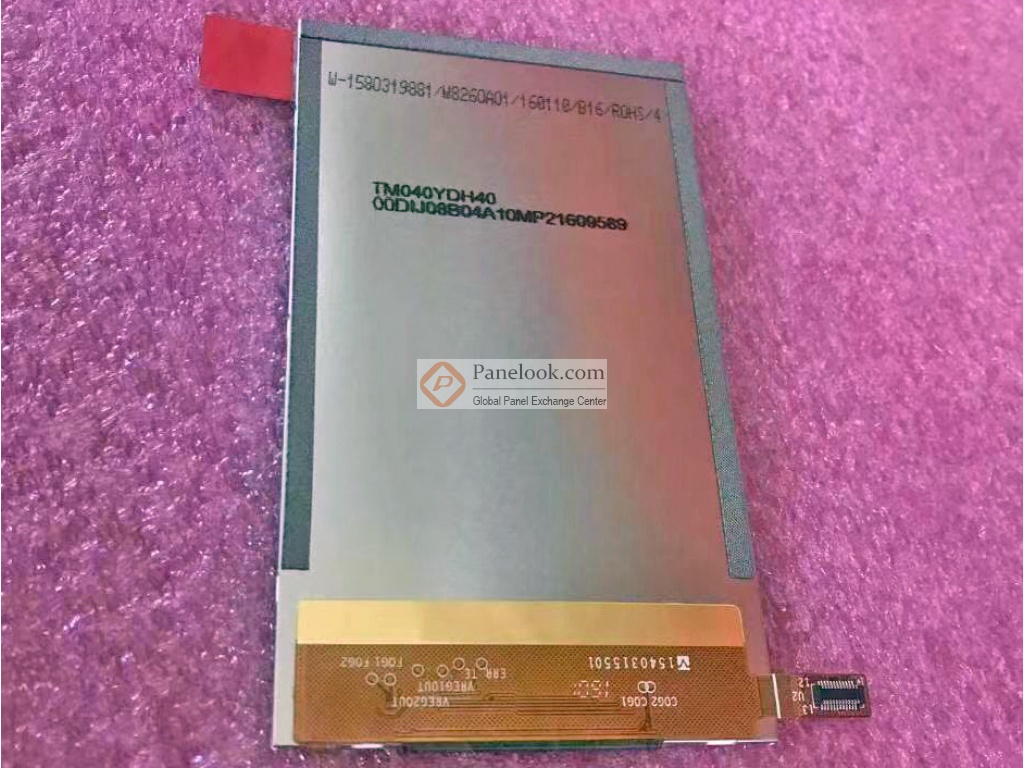

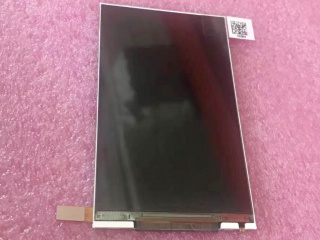

天马液晶模组TM040YDH40图片

天马液晶模组TM040YDH40概况

TM040YDH40 (别名: EAJ63287901)是天马微电子股份有限公司 (天马，TIANMA) 推出的一款采用a-Si TFT-LCD技术的4.0英寸液晶模组产品，它装配有WLED背光，无背光驱动，无触摸，已邦定ILI9806E-2-ST25驱动IC。根据天马 (TIANMA)于2014年10月31日发布的版本号为Ver0.1的产品规格书，TM040YDH40显示分辨率为480(RGB)×800 (WVGA)，宽高比为3:5 (宽:高)，像素采用RGB垂直条状排列，屏库计算出的像素密度为235 PPI。它的显示区域尺寸为51.84×86.4 (宽×高) mm，可视尺寸为52.64×87.2 (宽×高) mm，外观尺寸为56.7×97.35 (宽×高)×2(厚) mm，表面处理为Hard coating，产品净重22.1g (Typ.)。背光方面此产品采用了8S1P WLED发光的侧入式光源，不含背光驱动。TM040YDH40采用了MIPI (2 data lanes)信号接口，总共24 pins，采用端子连接，驱屏电压为1.8/2.8/5.2/-5.2V (Typ.)(IOVCC/VCI/VSP/VSN)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用TM040YDH40液晶模组，屏库®建议您向天马 (TIANMA)或其代理商了解关于TM040YDH40的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2015年Q1量产，当前生产状态为已停产。目前TM040YDH40在屏库上有1条现货信息、0家供应商信息，交易氛围清淡。屏库于2021年05月10日对此型号首次建立参数，并于2024年08月12日对参数进行了最后更新。它的工作温度为 -20 ~ 70°C，存储温度为 -30 ~ 80°C。基于它肖像模式，白光LED背光等特征，此型号推荐使用于手机。
