RGB垂直条状
- 显示区域
- 51.84×86.4 mm (H×V)
- 外观尺寸
- 57.24×98.3×2.3 mm (H×V×D)
- 屏幕重量
- 24.13g
- 表面处理
- Clear
- 屏幕亮度
- 350 cd/m² (Typ.)
- 对比度
- 700:1 (Typ.) [透射]
- 最佳视向
- 3 o'clock
- 光学模式
- TN，常白显示，透射式
- 可视角度
- 60/70/70/70 (Typ.)(CR≥10)
- 响应速度
- 25 (Typ.)(Tr+Td) ms
- 颜色数量
- 16.7M, 65% NTSC
- 适用于
-
- 功率消耗
- -
- 背光类型
- 7S1P WLED, 无驱动
- 刷新频率
- 60Hz
- 触摸功能
- 无触摸
- 信号系统
- CPU , FPC , 51 pins
- 供应电压
- 2.8/2.8V (Typ.)(IOVCC/VCI)
- 最大额定
- 存储温度 -30 ~ 80 °C 工作温度 -20 ~ 70 °C

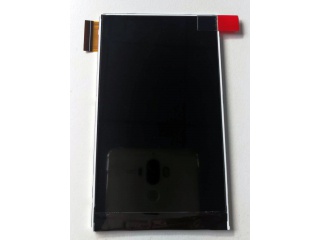

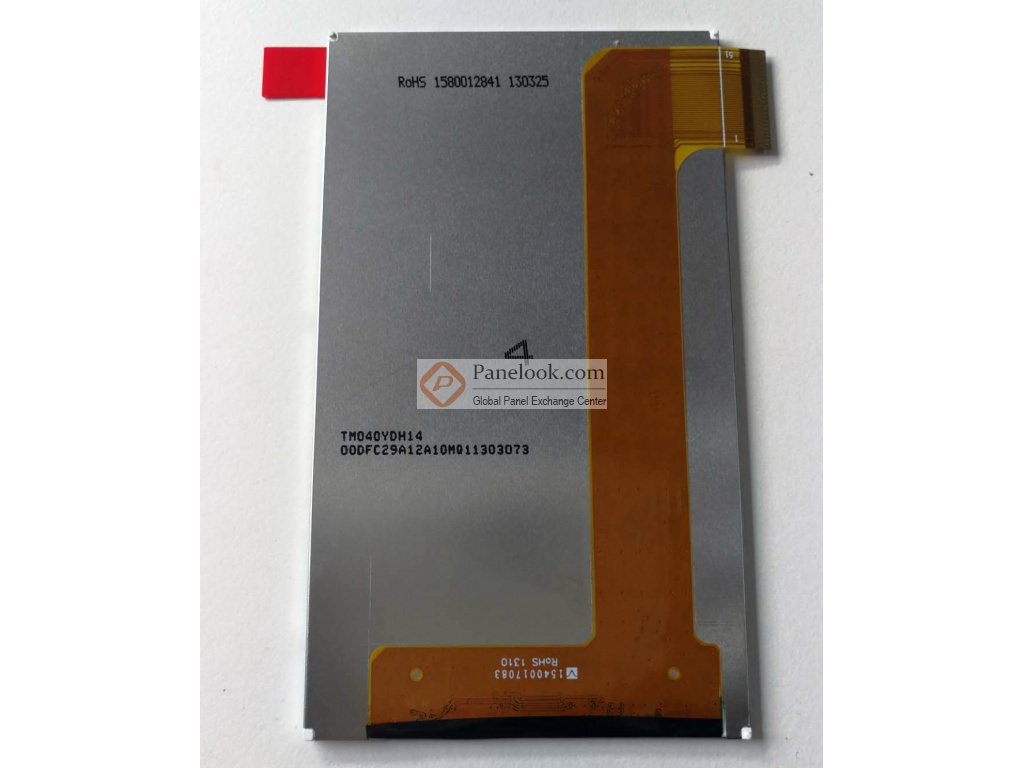

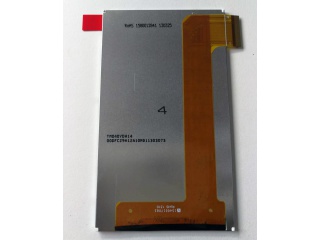

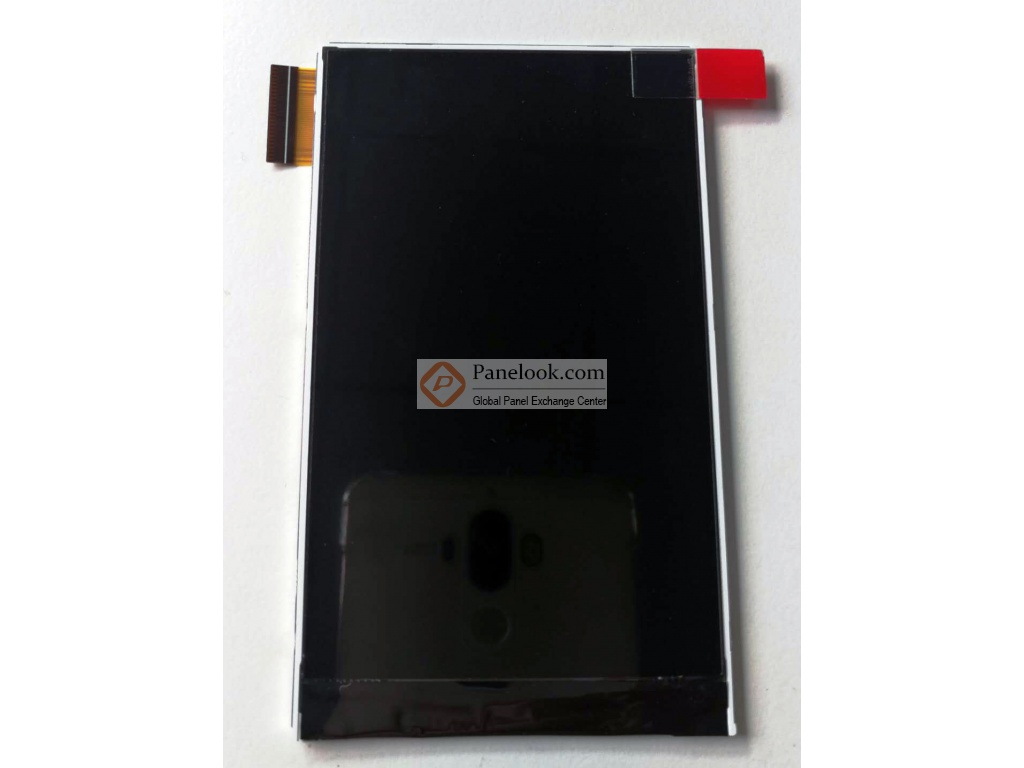

天马液晶模组TM040YDH14规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
TM040YDH14规格书 |
Final Ver2.0 |
English |
1.3 M |
22 |
2012-9-3 |
最新 |
|
|
|
TM040YDH14规格书 |
Pre Ver1.0 |
English |
966.8 K |
22 |
2012-7-26 |
|
|
天马液晶模组TM040YDH14综述
天马 (TIANMA) 推出的TM040YDH14是一款采用a-Si TFT-LCD技术的4.0英寸液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。屏库总结它的典型特征为: 肖像模式，白光LED背光。它的工作温度为 -20 ~ 70°C，存储温度为 -30 ~ 80°C。此型号适合应用于手机。本产品已邦定HX8369-A01驱动IC。根据屏库掌握的情报此产品于2012年Q4量产，当前生产状态为已停产。目前TM040YDH14在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2016年09月05日对此型号首次建立参数，并于2026年03月16日对参数进行了最后更新。根据天马 (TIANMA)于2012年9月3日发布的版本号为Final Ver2.0的产品规格书，TM040YDH14显示分辨率为480(RGB)×800 (WVGA)，宽高比为3:5 (宽:高)，像素采用RGB垂直条状排列，屏库计算出的像素密度为235 PPI。它的显示区域尺寸为51.84×86.4 (宽×高) mm，可视尺寸为52.8×87.4 (宽×高) mm，外观尺寸为57.24(宽)×98.3(高)×2.3(厚) mm，表面处理为Clear，产品净重24.13g。背光方面此产品采用了7S1P WLED发光的侧入式光源，不含背光驱动。TM040YDH14采用了CPU信号接口，总共51 pins，采用FPC连接，驱屏电压为2.8/2.8V (Typ.)(IOVCC/VCI)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用TM040YDH14液晶模组，屏库®建议您向天马 (TIANMA)或其代理商了解关于TM040YDH14的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！
|
