像素布局
RGB垂直条状
显示区域 53.64(H)×71.52(V) mm外观尺寸 64(H)×85(V)×4.41(D) mm
面板亮度 115 cd/m² (Typ.)对比度 150:1 (Typ.) (TM)
6.5:1 (Typ.) (RF)
可视角度 40/45/55/40 (Typ.)(CR≥10)  工作模式 ECB，常白显示，透反射式
视角方向 6 o'clock反应时间 35 (Typ.)(Tr+Td) ms
-
功率消耗
-
光源类型 6S1P WLED, 10K小时, 无驱动
工作频率 --
面板应用
- 信号接口
-
Parallel RGB (1 ch, 6-bit) + SPI , 60 pins , 端子
- 驱屏电压
- 2.8/2.8V (Typ.)(IOVCC/VCC)
- 工作环境
- 工作温度 -20 ~ 60 °C, 存储温度 -30 ~ 70 °C
TM035HBHT4 长期供应 贸易
 上海市
TM035HBHT4 长期供应 贸易
深圳市
TM035HBHT4 长期供应 贸易
东莞市
TM035HBHT4 长期供应 贸易
深圳市
天马液晶模组TM035HBHT4规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
TM035HBHT4规格书 |
Ver0.2 |
English |
768.1 K |
22 |
2011-6-15 |
最新 |
|
天马液晶模组TM035HBHT4摘要

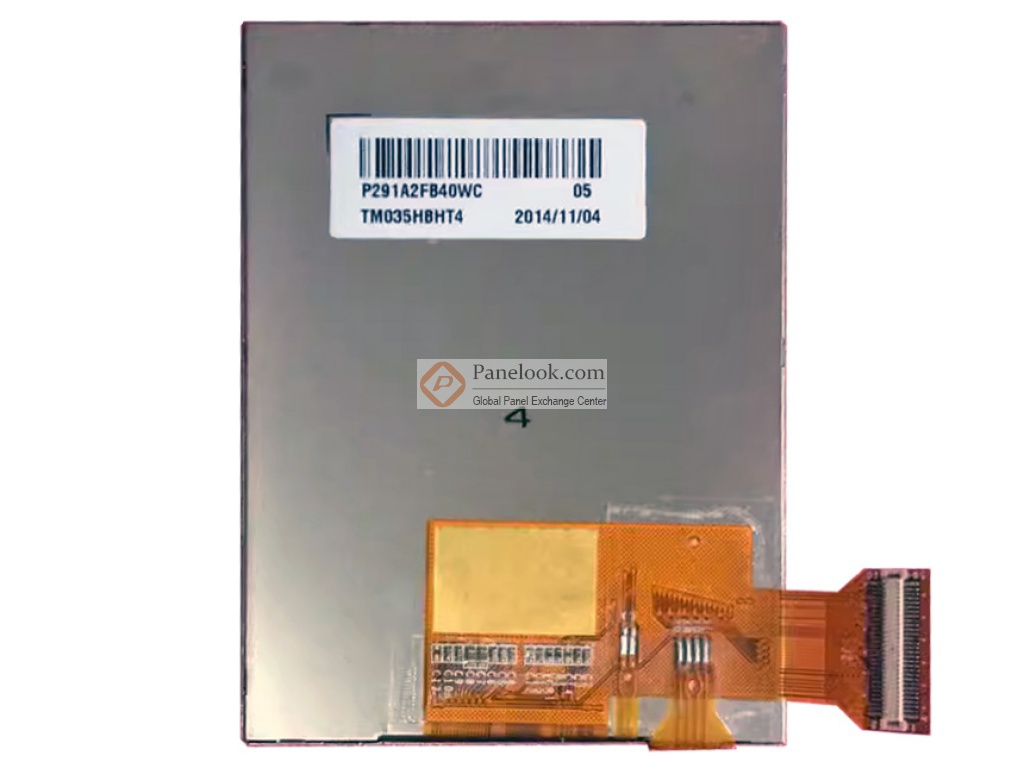

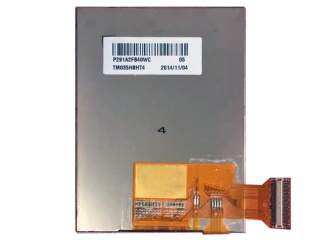

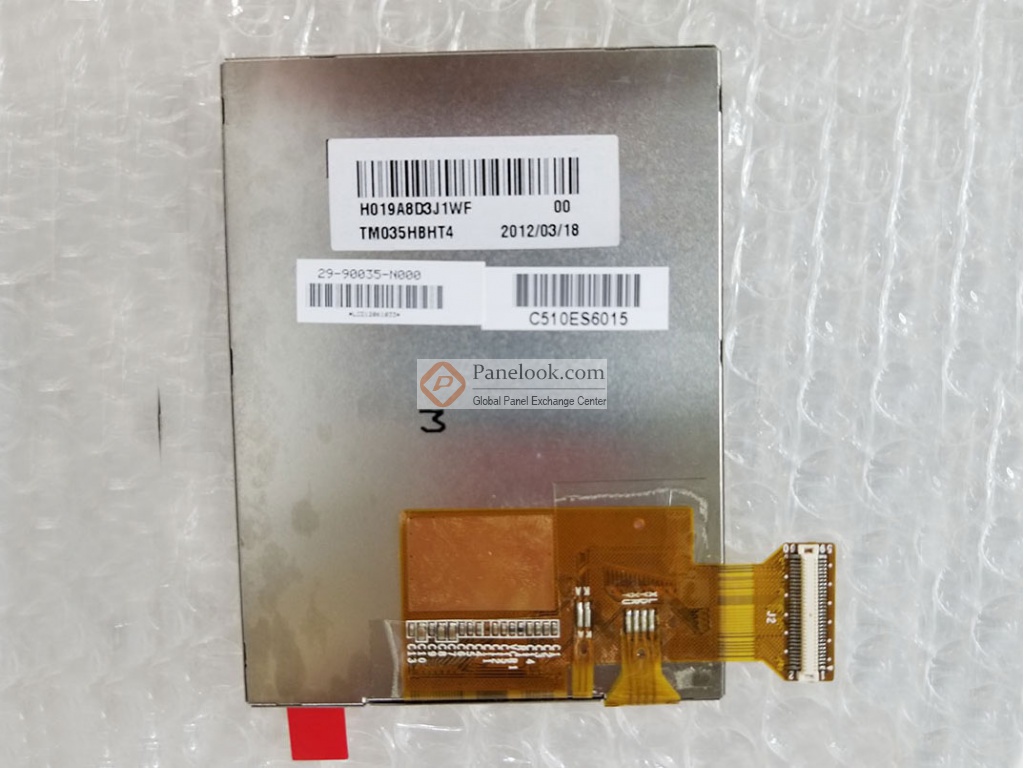

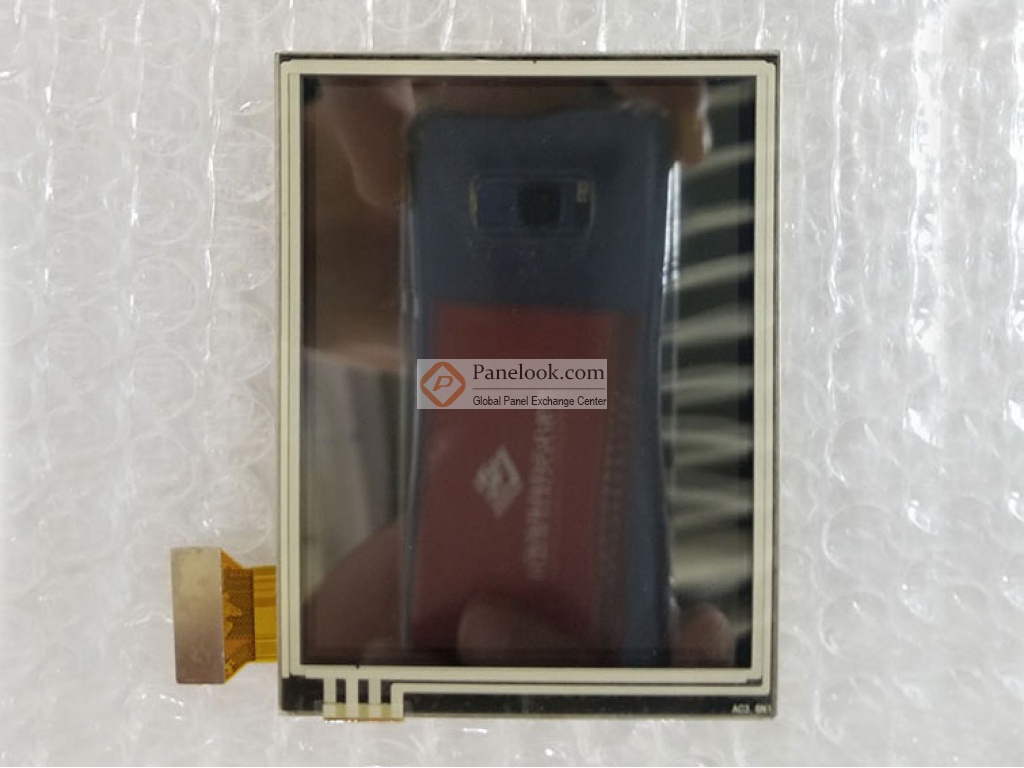

TM035HBHT4是天马微电子股份有限公司 ( 天马，TIANMA) 推出的一款采用a-Si TFT-LCD技术的 3.5英寸液晶模组产品，它装配有WLED背光，无背光驱动，4线电阻触摸屏。根据天马 (TIANMA)于2011年6月15日发布的版本号为Ver0.2的产品规格书，TM035HBHT4显示分辨率为 240(RGB)×320 (QVGA)，宽高比为3:4 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为53.64×71.52 (宽×高) mm，外观尺寸为64×85 (宽×高)×4.41(厚) mm，表面处理为Hard coating，产品净重TBD。背光方面此产品采用了6S1P WLED发光的侧入式光源，光源的使用寿命为10K小时，不含背光驱动。TM035HBHT4采用了Parallel RGB (1 ch, 6-bit) + SPI信号接口，总共60 pins，采用端子连接，驱屏电压为2.8/2.8V (Typ.)(IOVCC/VCC)。如果开发新产品想采用TM035HBHT4液晶模组，屏库®建议您向天马 (TIANMA)或其代理商了解关于TM035HBHT4的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2011年Q3量产，当前生产状态为已停产。目前TM035HBHT4在屏库上有1条现货信息、4家供应商信息，交易氛围清淡。屏库于2014年11月27日对此型号首次建立参数，并于2023年09月05日对参数进行了最后更新。它的工作温度为 -20 ~ 60°C，存储温度为 -30 ~ 70°C。基于它肖像模式，带触摸屏，半透射半反射式，白光LED背光， Left side FPC (17.00mm length)等特征，此型号推荐使用于 手持终端。
|
