RGB垂直条状
分辨率
240(RGB)×320, QVGA, 3:4
- 外观尺寸
- 63.5×85×7 mm (H×V×D)
- 显示区域
- 53.64×71.52 mm (H×V)
- 屏幕重量
- 43.0/45.0g (Typ./Max.)
- 表面处理
- Clear，Hard coating (3H)
- 屏幕亮度
- 200 cd/m² (Typ.)
- 对比度
- 150 : 1 (Typ.) [透射]
15:1 (Typ.) [反射]
- 最佳视向
- -
- 光学模式
- TN，常白显示，透反射式
- 可视角度
- 30/30/30/35 (Typ.)(CR≥5)
- 响应速度
- 7/23 (Typ.)(Tr/Td) ms
- 颜色数量
- 262K, 40% NTSC
- 适用于
-
- 消耗功率
- 434mW (Typ.)
- 背光类型
- 6S1P WLED, 无驱动
- 刷新频率
- 60Hz
- 触摸功能
- 4线电阻触摸屏
- 信号系统
- CMOS (1 ch, 6-bit) + SPI , FPC , 45 pins
- 供应电压
- 3.0V (Typ.)
- 最大额定
- 存储温度 -30 ~ 70 °C 工作温度 -20 ~ 70 °C , 抗振能力: 2.0G (19.6 m/s²)
共6条现货>>
NEC液晶模组NL2432HC22-41K VIP卖家现货
NL2432HC22-41K 长期供应 贸易
 深圳市
NL2432HC22-41K 长期供应 贸易
嘉兴市
NL2432HC22-41K 长期供应 贸易
深圳市
NEC液晶模组NL2432HC22-41K变更通知
NEC液晶模组NL2432HC22-41K概况

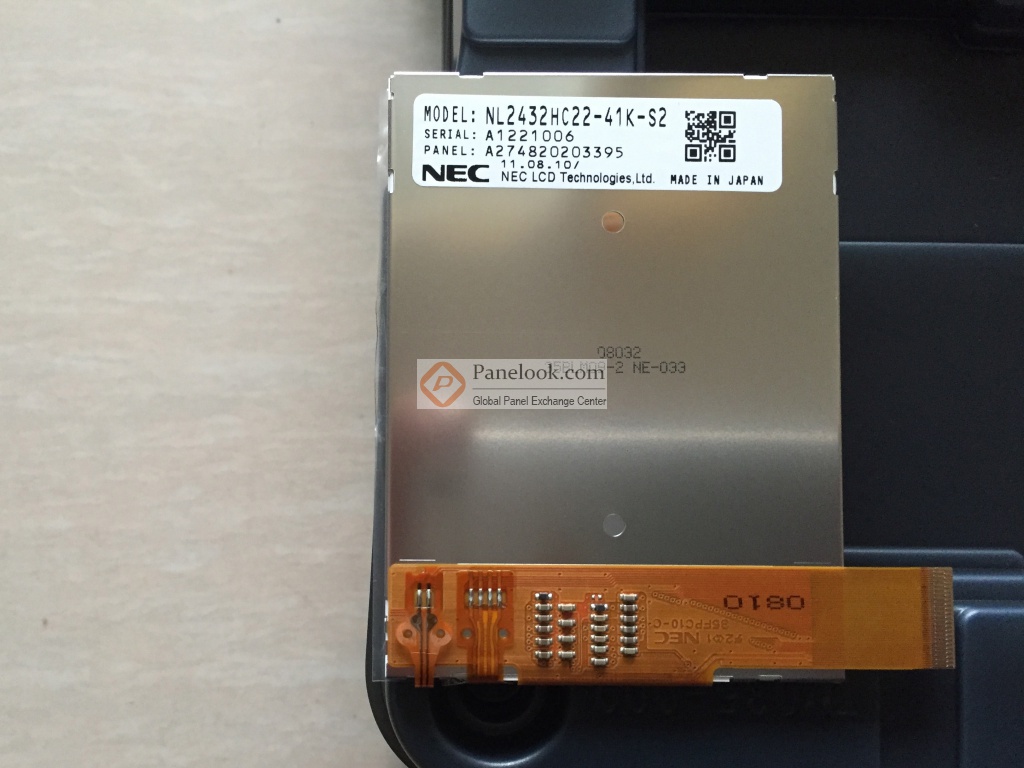

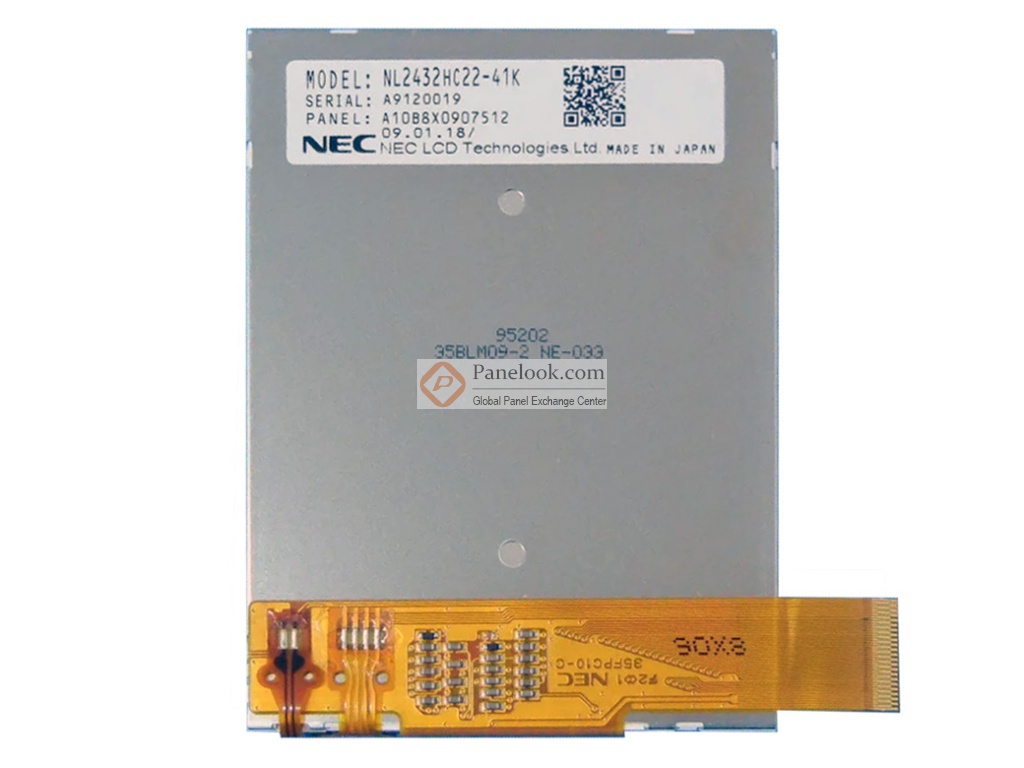

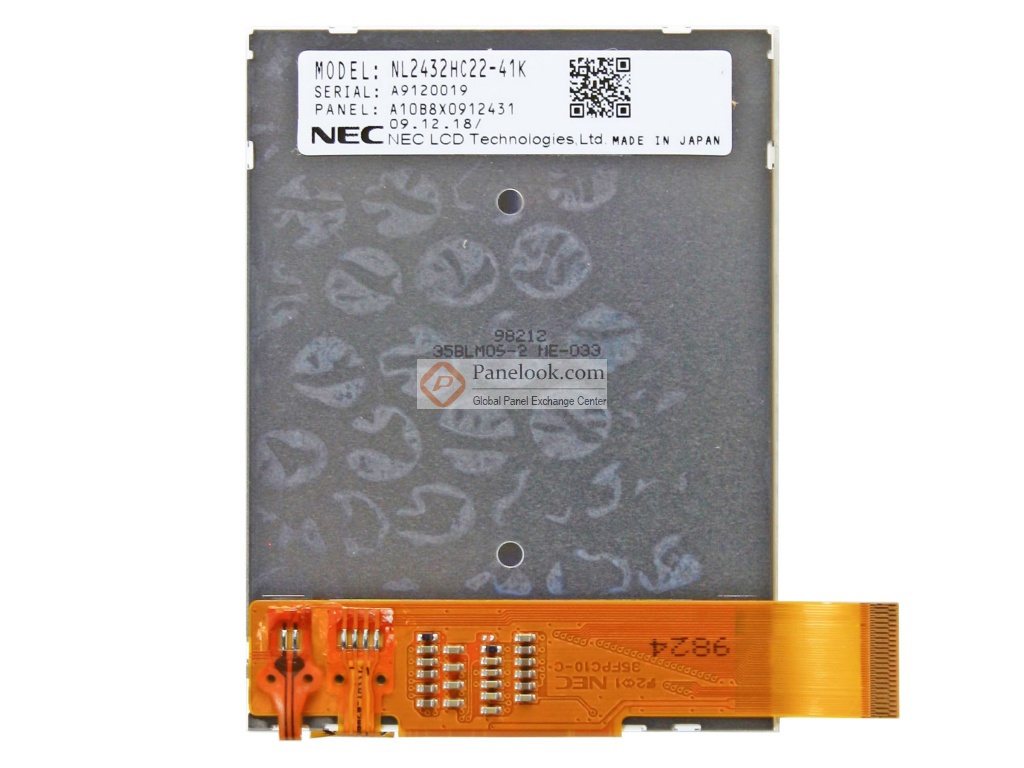

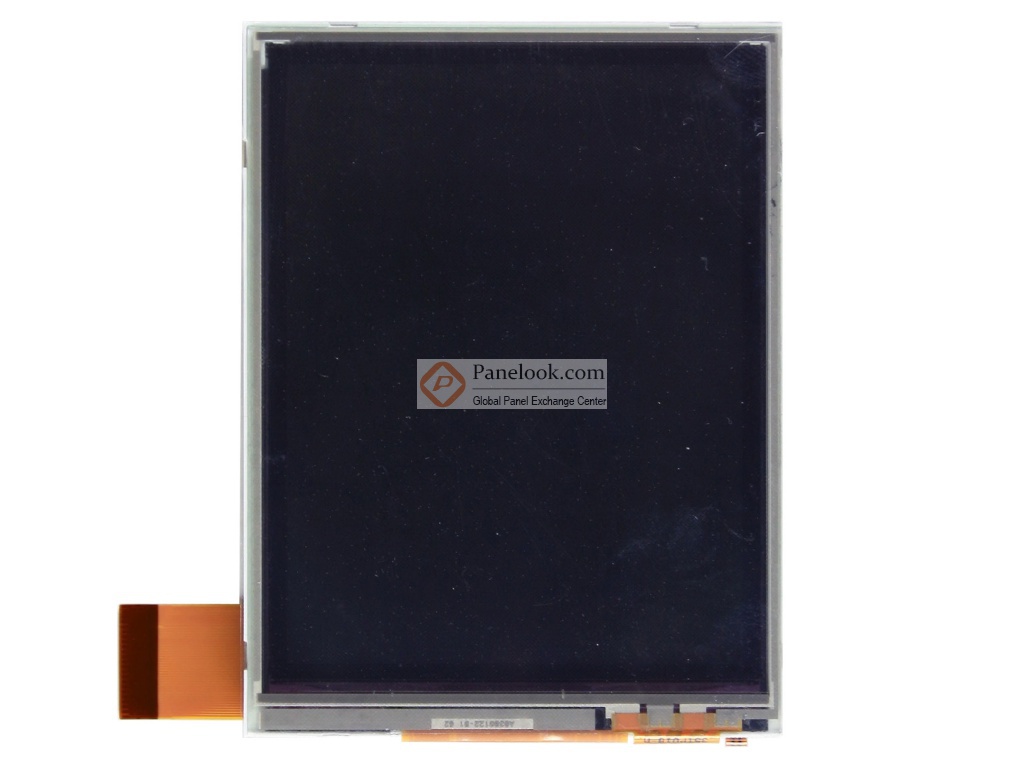

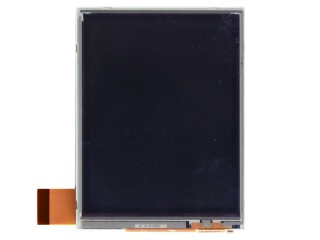

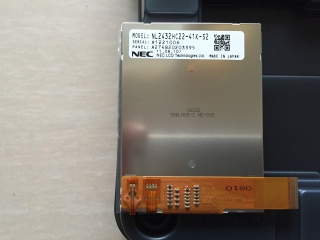

NL2432HC22-41K是NEC (NEC)推出的一款3.5吋a-Si TFT-LCD液晶模组产品，它装配有WLED背光，无背光驱动，4线电阻触摸屏。此产品工作温度为 -20 ~ 70°C，存储温度为 -30 ~ 70°C，耐振动性为2.0G (19.6 m/s²)。它的典型特征屏库总结为: 肖像模式，带触摸屏，半透射半反射式，白光LED背光， SR-NLT, left side 3 in 1 FPC (15mm)。基于它的特征屏库推荐此型号应用于手持终端等产品。根据屏库掌握的情报此产品于2007年Q1量产，于2015年Q3停产，当前生产状态为已停产。目前此型号在屏库上有6条现货信息、4家供应商信息，交易氛围活跃。屏库于2012年11月06日对此型号首次建立参数，并于2024年04月09日对参数进行了最后更新。根据NEC (NEC)于2007年7月1日发布的版本号为2nd edition的产品规格书，NL2432HC22-41K显示分辨率为240(RGB)×320 (QVGA)，宽高比为3:4 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为53.64(宽)×71.52(高) mm，外观尺寸为63.5(宽)×85(高)×7(厚) mm，可视尺寸为57.64(宽)×76.52(高) mm，表面处理为Clear，Hard coating (3H)，产品净重43.0/45.0g (Typ./Max.)。背光方面此产品采用了6S1P WLED发光的侧入式光源，不含背光驱动。NL2432HC22-41K采用了CMOS (1 ch, 6-bit) + SPI信号接口，总共45 pins，采用FPC连接，驱屏电压为3.0V (Typ.)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于NL2432HC22-41K的最新的生产状态信息和技术信息，屏库®建议您咨询NEC (NEC)。
|
