| 品牌 |
|---|
| 屏幕尺寸 |
| 分辨率 |
| 显示区域 |
| 屏幕重量 |
| 屏幕亮度 |
| 推荐视向 |
| 可视角度 |
| 颜色数量 |
| 功率消耗 |
| 刷新频率 |
| 天马 (TIANMA) |
| 3.2英寸 |
| 240(RGB)×400, WQVGA, 3:5 |
| 41.76×69.6 mm (H×V) |
| TBD |
| 310 cd/m² (Typ.) |
| 12 o'clock |
70/70/70/55 (Typ.)(CR≥10)  |
| 65K/262K, 60% NTSC |
| - |
| 60Hz |
| 型号名称 |
| 面板类型 |
| 像素布局 |
| 外观尺寸 |
| 表面处理 |
| 对比度 |
| 光学模式 |
| 响应速度 |
| 适用于 |
| 背光系统 |
| 触摸功能 |
| TM032LDH24 | |
| a-Si TFT-LCD, 液晶模组 | |
| RGB垂直条状 | |
| 48.4×81.5×2.35 mm (H×V×D) | |
| Clear，Hard coating (3H) | |
| 500 : 1 (Typ.) (透射) | |
| TN，常白显示，透射式 |
|
| 25 (Typ.)(Tr+Td) ms | |
| |
|
| 1S6P WLED, 无驱动 | |
| 无触摸 |
| 信号类型 |
|---|
| 电压供应 |
| 最大额定 |
| CPU/RGB/SPI , 45 pins , FPC |
| (1.8/2.8)/2.8V (Typ.)(IOVCC/VCC) |
| 存储温度 -30 ~ 80 °C 工作温度 -20 ~ 70 °C |
| 规格书 | 版本号 | 规格书语言 | 文件大小 | 页数 | 原厂发布日期 | 最新 | ||
|---|---|---|---|---|---|---|---|---|
|
TM032LDH24规格书 | Ver1.0 | English | 1.2 M | 23 | 2011-10-14 | 最新 |

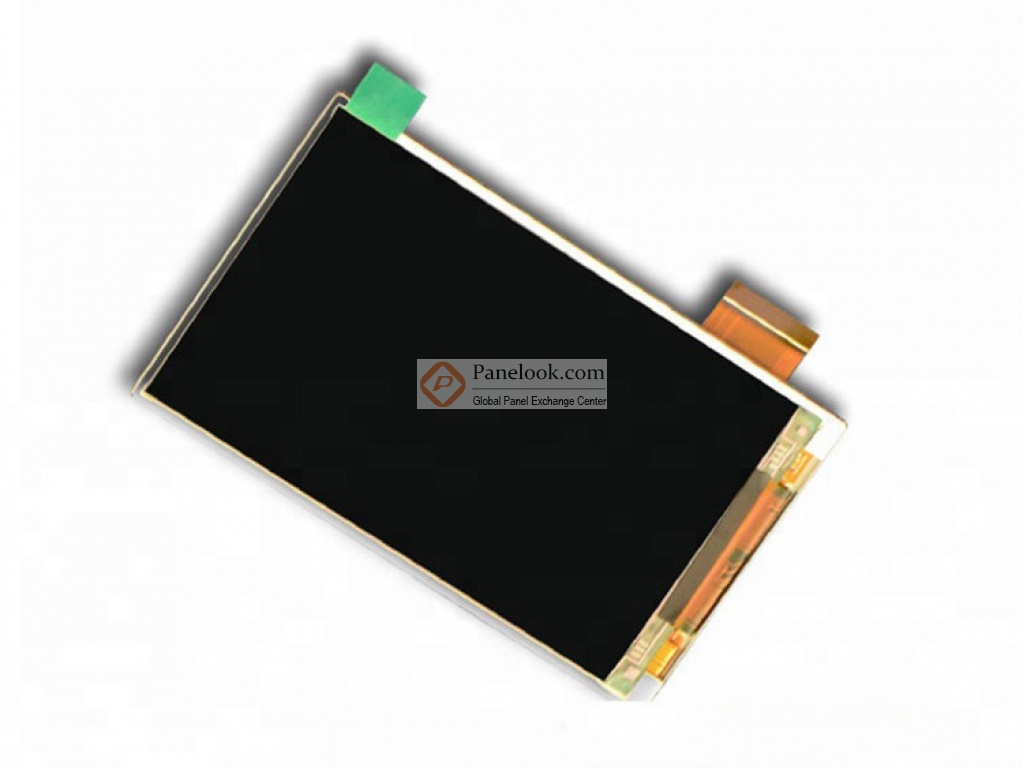

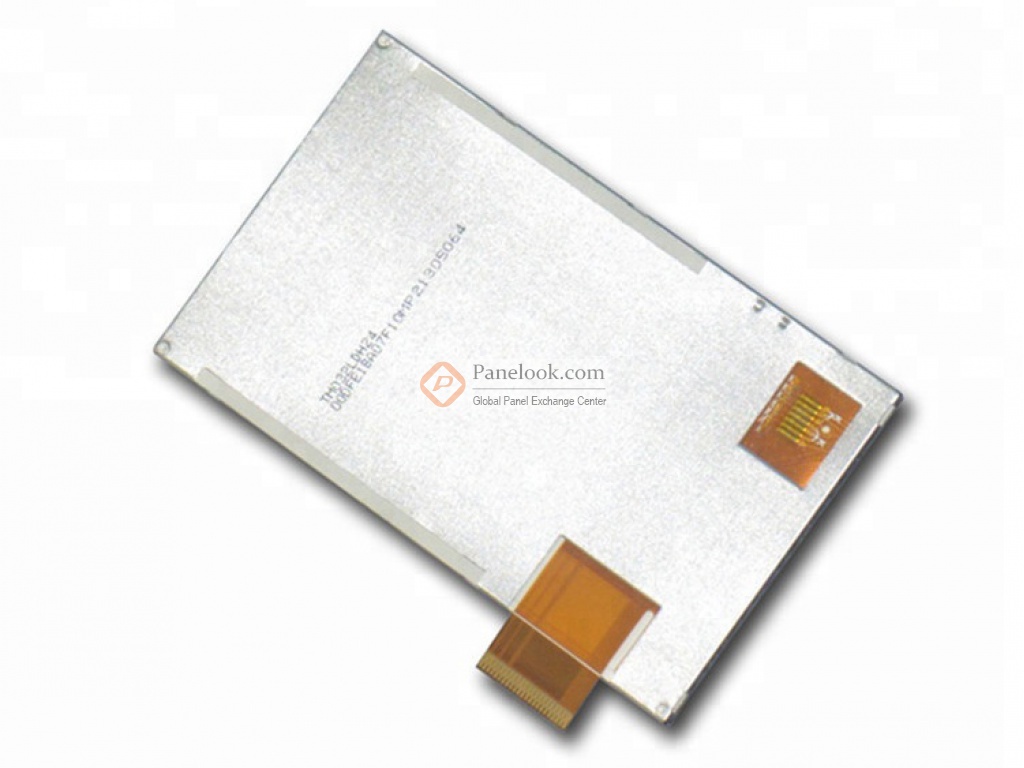

TM032LDH24是天马微电子股份有限公司 (天马，TIANMA) 推出的一款采用a-Si TFT-LCD技术的3.2英寸液晶模组产品，它装配有WLED背光，无背光驱动，无触摸，已邦定HX8352-B驱动IC。根据天马 (TIANMA)于2011年10月14日发布的版本号为Ver1.0的产品规格书，TM032LDH24显示分辨率为240(RGB)×400 (WQVGA)，宽高比为3:5 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为41.76×69.6 (宽×高) mm，外观尺寸为48.4×81.5 (宽×高)×2.35(厚) mm，表面处理为Clear，Hard coating (3H)，产品净重TBD。背光方面此产品采用了1S6P WLED发光的侧入式光源，不含背光驱动。TM032LDH24采用了CPU/RGB/SPI信号接口，总共45 pins，采用FPC连接，驱屏电压为(1.8/2.8)/2.8V (Typ.)(IOVCC/VCC)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用TM032LDH24液晶模组，屏库®建议您向天马 (TIANMA)或其代理商了解关于TM032LDH24的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2012年Q1量产，当前生产状态为已停产。目前TM032LDH24在屏库上有0条现货信息、1家供应商信息，交易氛围清淡。屏库于2013年05月27日对此型号首次建立参数，并于2024年04月12日对参数进行了最后更新。它的工作温度为 -20 ~ 70°C，存储温度为 -30 ~ 80°C。基于它肖像模式，白光LED背光， CPU 8 bits,16 bits, 18 bits等特征，此型号推荐使用于手机。
