天马液晶模组TM032LDH03主要参数

现货数量
暂无
长期卖家
暂无
求购数量
暂无
生产状态
已停产

客户发样
--
开始量产
2009,Q1
最后下单
--
最后出货
--

生产信息仅供参考，请与原厂或代理商确认。

制造商天马 (TIANMA)
型号TM032LDH03

对角尺寸3.2英寸
类型a-Si TFT-LCD, 液晶模组

显示区域41.76(W)×69.6(H) mm
外观尺寸48.4(W)×81.5(H)×2.35(D) mm

像素排列 RGB垂直条状
解析度240(RGB)×400, WQVGA, 3:5

面板重量16.6g
表面处理Clear，Hard coating (3H)

显示亮度350 cd/m² (Typ.)
对比度 500:1 (Typ.) (透射)

推荐视向12 o'clock
响应时间20/30 (Typ./Max.)(Tr+Td) ms

可视角度70/70/70/60 (Typ.)(CR≥10)
显示模式TN，常白显示，透射式

支持颜色65K/262K, 60% NTSC
触摸技术无触摸

功率消耗 -
光源类型1S6P WLED, 20K小时, 无驱动

刷新率-
应用产品

接口类型
45 pins CPU/RGB/SPI , FPC

电压供应
2.8/2.8V (Typ.)(IOVCC/VCC)

应用环境
工作温度 -20 ~ 70 °C, 存储温度 -30 ~ 80 °C

天马液晶模组TM032LDH03规格书

	规格书	版本号	规格书语言	文件大小	页数	原厂发布日期	最新
	TM032LDH03规格书	Ver2.1	English	1.3 M	34	2010-1-15	最新	付费下载
	TM032LDH03规格书	Ver1.0	English	1.3 M	34	2009-1-6		付费下载

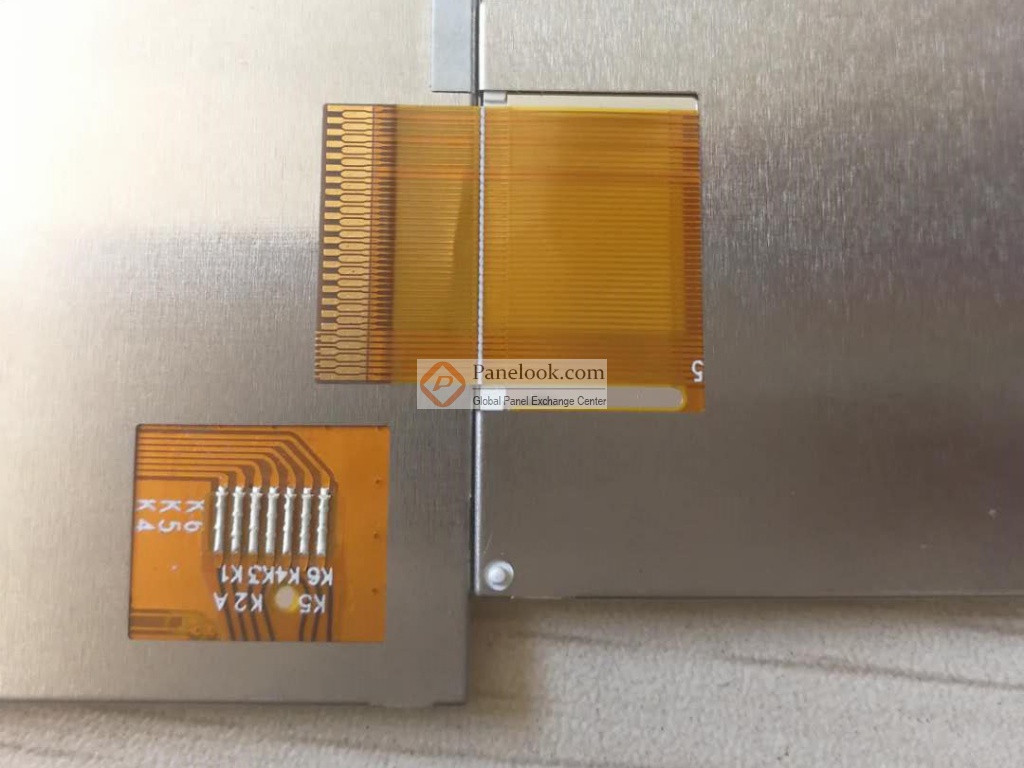

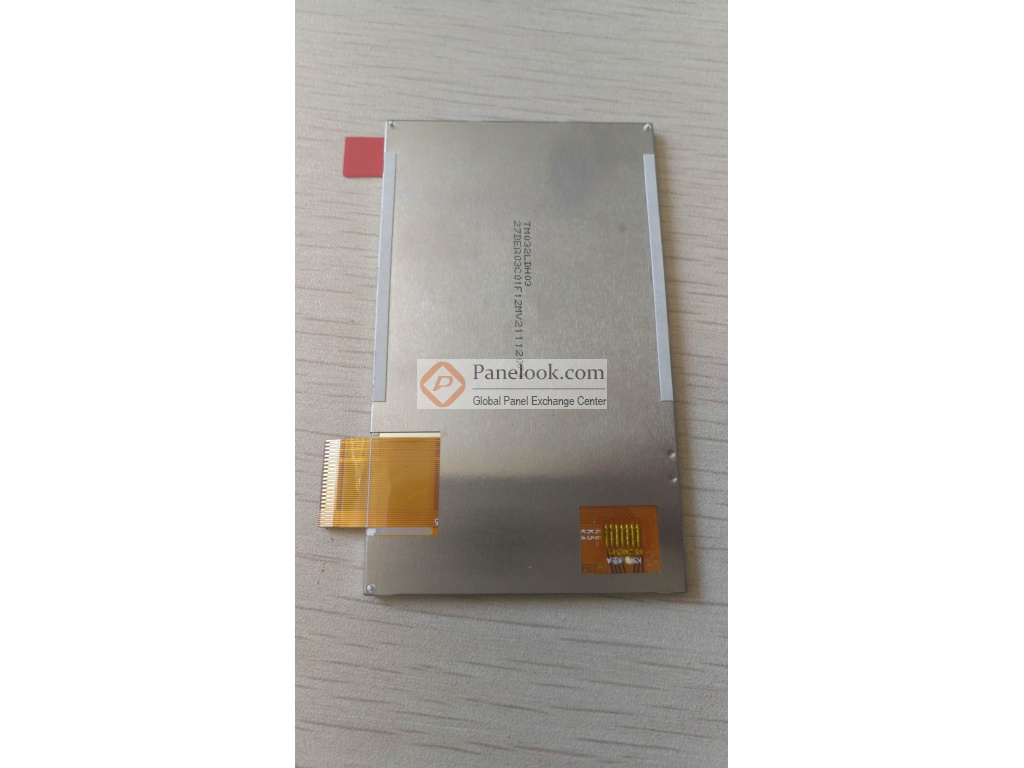

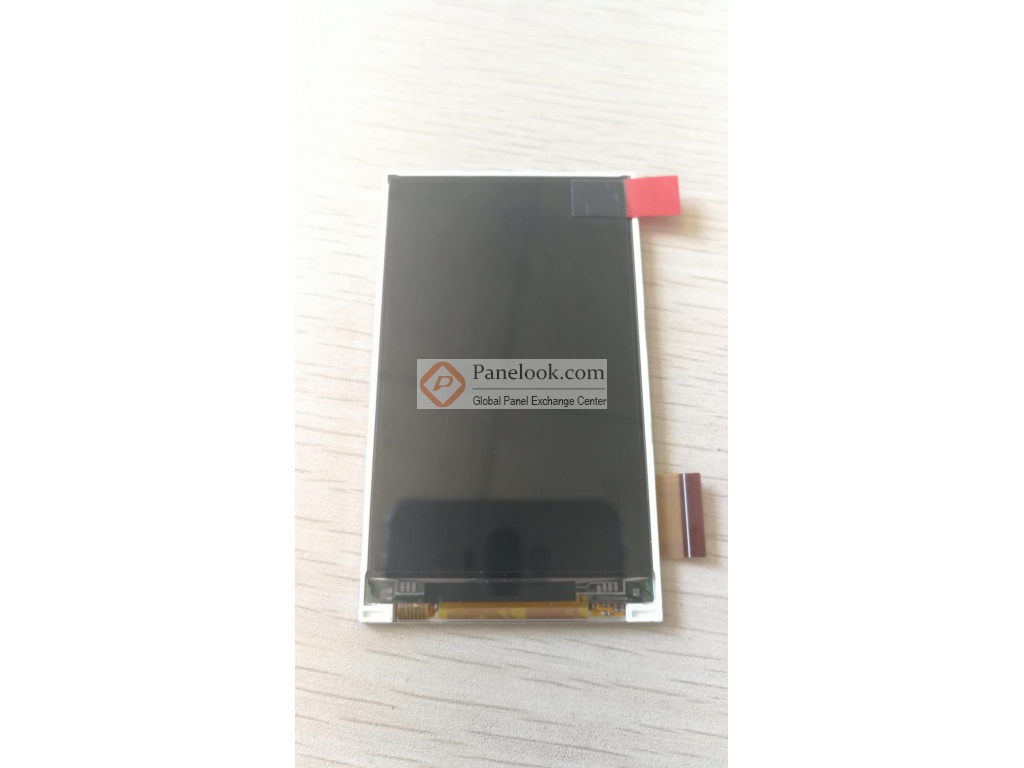

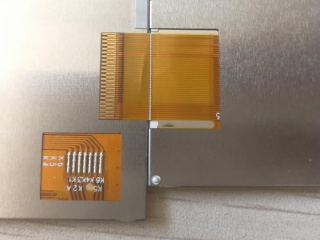

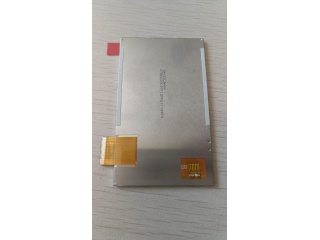

天马液晶模组TM032LDH03图片

天马液晶模组TM032LDH03综述

天马 (TIANMA) 推出的TM032LDH03是一款采用a-Si TFT-LCD技术的3.2英寸液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。屏库总结它的典型特征为: 肖像模式，白光LED背光， 8/16/18 bit 8080 CPU, 18 bit RGB, SPI, 2 in 1 FPC, Right side FPC (7.75mm)。它的工作温度为 -20 ~ 70°C，存储温度为 -30 ~ 80°C。此型号适合应用于手机。本产品已邦定HX8352-A驱动IC。根据屏库掌握的情报此产品于2009年Q1量产，当前生产状态为已停产。目前TM032LDH03在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2012年09月25日对此型号首次建立参数，并于2024年04月12日对参数进行了最后更新。根据天马 (TIANMA)于2010年1月15日发布的版本号为Ver2.1的产品规格书，TM032LDH03显示分辨率为240(RGB)×400 (WQVGA)，宽高比为3:5 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为41.76×69.6 (宽×高) mm，可视尺寸为42.96×70.80 (宽×高) mm，外观尺寸为48.4(宽)×81.5(高)×2.35(厚) mm，表面处理为Clear，Hard coating (3H)，产品净重16.6g。背光方面此产品采用了1S6P WLED发光的侧入式光源，光源的使用寿命为20K小时，不含背光驱动。TM032LDH03采用了CPU/RGB/SPI信号接口，总共45 pins，采用FPC连接，驱屏电压为2.8/2.8V (Typ.)(IOVCC/VCC)。如果开发新产品想采用TM032LDH03液晶模组，屏库®建议您向天马 (TIANMA)或其代理商了解关于TM032LDH03的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！
