光王液晶模组T-55265GD057J-LW-ACN概况-全球液晶屏交易中心-屏库

人气指数：12096 2025-01-10 00:59

光王液晶模组T-55265GD057J-LW-ACN主要参数

现货数量
1072片
长期卖家
1个
求购数量
暂无
生产状态
已停产

客户发样
--
开始量产
2008,Q4
最后下单
2022,Q4
最后出货
2023,Q1

生产信息仅供参考，请与原厂或代理商确认。

品牌: 光王 (OPTREX)
型号名称: T-55265GD057J-LW-ACN

屏幕尺寸: 5.7英寸
面板类型: a-Si TFT-LCD, 液晶模组

分辨率: 320(RGB)×240, QVGA, 4:3
像素布局: RGB垂直条状

显示区域: 115.2×86.4 mm (H×V)
外观尺寸: 144×104.6×15.1 mm (H×V×D)

屏幕重量: 306.0g (Max.)
表面处理: -

屏幕亮度: 400 cd/m² (Typ.)
对比度: 350:1 (Typ.) [透射]

最佳视向: 12 o'clock
光学模式: TN，常白显示，透射式

可视角度: 70/70/70/70 (Typ.)(CR≥5)
响应速度: 21/10 (Typ.)(Tr/Td) ms

颜色数量

262K, 56% NTSC

适用于

功率消耗: -
背光类型: 4S3P WLED, 无驱动

刷新频率: 60Hz
触摸功能: 4线电阻触摸屏

信号系统: Parallel RGB (1 ch, 6-bit) , 端子 , 33 pins

供应电压: 3.3V (Typ.)

最大额定: 存储温度 -30 ~ 80 °C 工作温度 -20 ~ 70 °C

共3条现货>>

光王液晶模组T-55265GD057J-LW-ACN VIP卖家现货

TSS Service Center Co., Limited

第14年

百万源电子有限公司

第10年

东莞银显光电有限公司

第5年

新屏原厂原包, 通用A级, 约90%无亮点

256片, 2片起售, 中国大陆仓

1周内交货

详情

共1个供应商>>

光王液晶模组T-55265GD057J-LW-ACN VIP供应商

深圳市银基电子有限公司

第9年

T-55265GD057J-LW-ACN 长期供应贸易

深圳市

光王液晶模组T-55265GD057J-LW-ACN规格书

规格书	版本号	规格书语言	文件大小	页数	原厂发布日期	最新
T-55265GD057J-LW-ACN规格书	Rev.5	English	1.1 M	31	2011-1-25	最新	付费下载
T-55265GD057J-LW-ACN规格书	Rev.3	English	1.5 M	31	2010-2-16		付费下载
T-55265GD057J-LW-ACN规格书	Rev.1	English	1.1 M	31	2008-11-28		付费下载

光王液晶模组T-55265GD057J-LW-ACN变更通知

文件类型	文件编号	原厂发布日期
T-55265GD057J-LW-ACN产品停产通知单（EOL）	20220829	2022-8-29	下载文件
T-55265GD057J-LW-ACN产品变更通知单（PCN）	20150209	2015-2-9	下载文件
T-55265GD057J-LW-ACN产品变更通知单（PCN）	20220802	2022-8-2	下载文件

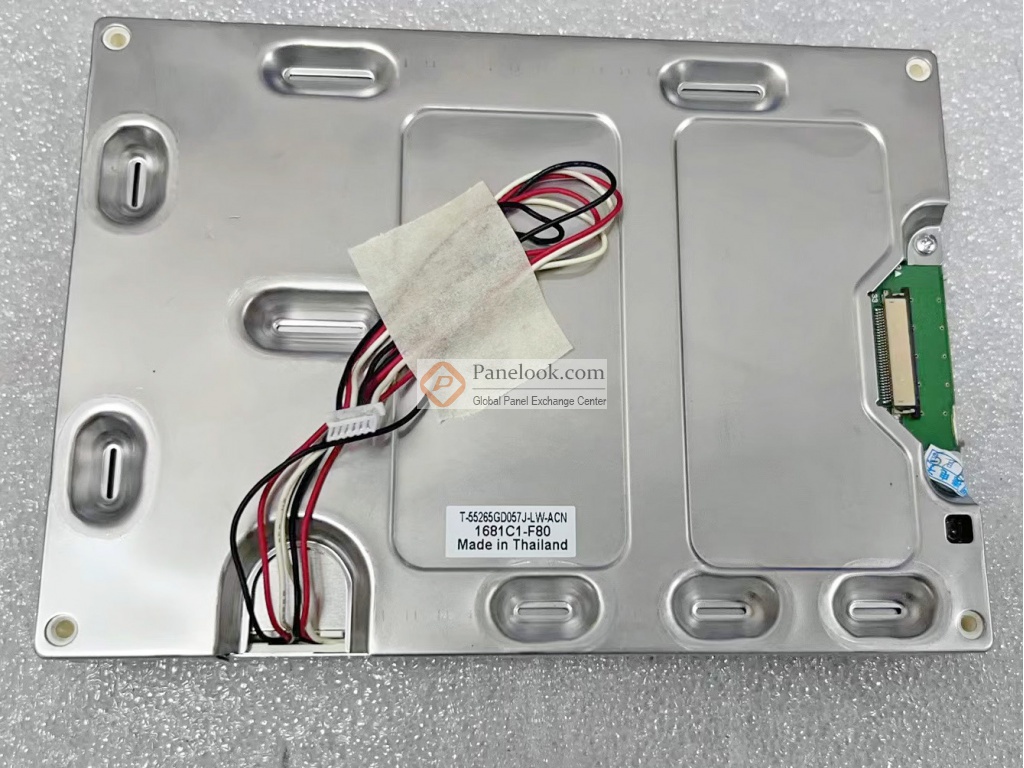

光王液晶模组T-55265GD057J-LW-ACN图片

光王液晶模组T-55265GD057J-LW-ACN摘要

T-55265GD057J-LW-ACN是光王株式会社 (光王，OPTREX) 推出的一款采用a-Si TFT-LCD技术的5.7英寸液晶模组产品，它装配有WLED背光，无背光驱动，4线电阻触摸屏。根据光王 (OPTREX)于2011年1月25日发布的版本号为Rev.5的产品规格书，T-55265GD057J-LW-ACN显示分辨率为320(RGB)×240 (QVGA)，宽高比为4:3 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为115.2×86.4 (宽×高) mm，可视尺寸为119.8×91.0 (宽×高) mm，外观尺寸为144×104.6 (宽×高)×15.1(厚) mm，产品净重306.0g (Max.)。背光方面此产品采用了4S3P WLED发光的侧入式光源，不含背光驱动。T-55265GD057J-LW-ACN采用了Parallel RGB (1 ch, 6-bit)信号接口，总共33 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用T-55265GD057J-LW-ACN液晶模组，屏库®建议您向光王 (OPTREX)或其代理商了解关于T-55265GD057J-LW-ACN的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2008年Q4量产，于2023年Q1停产，当前生产状态为已停产。目前T-55265GD057J-LW-ACN在屏库上有3条现货信息、1家供应商信息，交易氛围清淡。屏库于2011年01月05日对此型号首次建立参数，并于2025年01月10日对参数进行了最后更新。它的工作温度为 -20 ~ 70°C，存储温度为 -30 ~ 80°C。基于它带触摸屏，白光LED背光，上/下,左/右翻转显示， Suggested Replacement is T-55265GD057J-LW-AKN等特征，此型号推荐使用于工业。
