RGB垂直条状
分辨率
800(RGB)×600, SVGA, 4:3
- 外观尺寸
- 200×152×17.77 mm (H×V×D)
- 显示区域
- 162×121.5 mm (H×V)
- 屏幕重量
- 392±15g
- 表面处理
- 雾面
- 屏幕亮度
- 1400 cd/m² (Typ.)
- 对比度
- 700 : 1 (Typ.) [透射]
- 最佳视向
- 6 o'clock
- 光学模式
- TN，常白显示，透射式
- 可视角度
- 75/75/55/65 (Typ.)(CR≥10)
- 响应速度
- 15/25 (Typ.)(Tr/Td) ms
- 颜色数量
- 262K
- 适用于
-
- 消耗功率
- -
- 背光类型
- 9S1P WLED, 50K小时, 无驱动
- 刷新频率
- 60Hz
- 触摸功能
- 无触摸
- 信号系统
- LVDS (1 ch, 6-bit) , 端子 , 20 pins
- 供应电压
- 3.3V (Typ.)
- 最大额定
- 存储温度 -30 ~ 80 °C 工作温度 -30 ~ 80 °C
PD080SL6 长期供应 系统集成
 美国
元太液晶模组PD080SL6规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
PD080SL6规格书 |
Ver2.0 |
English |
1.1 M |
23 |
2013-11-15 |
最新 |
|
|
|
PD080SL6规格书 |
Ver1.0 |
English |
1 M |
25 |
2012-6-26 |
|
|

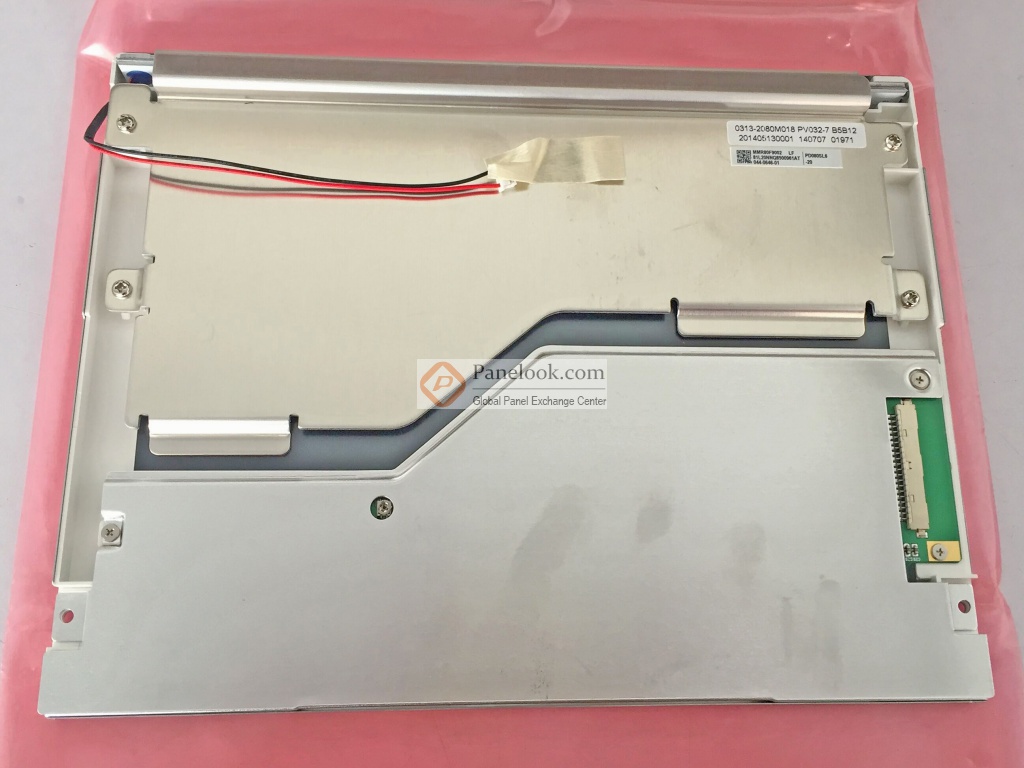

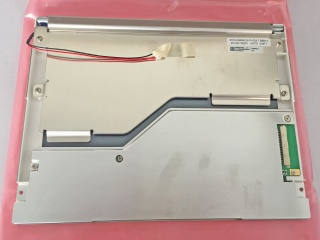

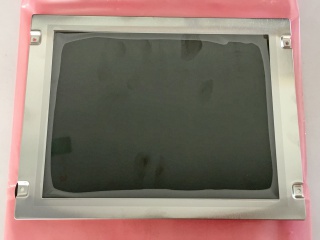

元太液晶模组PD080SL6概况
元太 (E Ink) 推出的PD080SL6是一款采用a-Si TFT-LCD技术的8.0英寸液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。屏库总结它的典型特征为: 宽温，超高亮度，白光LED背光，寿命大于5万小时，180度翻转显示，表面雾面。它的工作温度为 -30 ~ 80°C，存储温度为 -30 ~ 80°C，耐振动性为1.5G (14.7 m/s²)。此型号适合应用于工业，户外高亮。根据屏库掌握的情报此产品于2012年Q3量产，于2016年Q3停产，当前生产状态为已停产。目前PD080SL6在屏库上有1条现货信息、3家供应商信息，交易氛围清淡。屏库于2013年07月18日对此型号首次建立参数，并于2023年09月01日对参数进行了最后更新。根据元太 (E Ink)于2013年11月15日发布的版本号为Ver2.0的产品规格书，PD080SL6显示分辨率为800(RGB)×600 (SVGA)，宽高比为4:3 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为162×121.5 (宽×高) mm，可视尺寸为164.4×124.0 (宽×高) mm，外观尺寸为200(宽)×152(高)×17.77(厚) mm，表面处理为雾面，产品净重392±15g。背光方面此产品采用了9S1P WLED发光的侧入式光源，光源的使用寿命为50K小时，不含背光驱动。PD080SL6采用了LVDS (1 ch, 6-bit)信号接口，总共20 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用PD080SL6液晶模组，屏库®建议您向元太 (E Ink)或其代理商了解关于PD080SL6的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！
|
