RGB垂直条状
解析度
800(RGB)×600, SVGA, 4:3
- 面板重量
- 392±15g
- 表面处理
- 雾面
- 显示亮度
- 1200 cd/m² (Typ.)
- 对比度
- 600:1 (Typ.) (透射)
- 推荐视向
- 6 o'clock
- 响应时间
- 15/25 (Typ.)(Tr/Td) ms
- 可视角度
- 75/75/55/65 (Typ.)(CR≥10)
- 显示模式
- TN，常白显示，透射式
- 支持颜色
- 262K/16.7M
- 应用产品
-
- 功率消耗
- -
- 光源类型
- 3S6P WLED, 50K小时, 无驱动
- 刷新率
- 60Hz
- 触摸技术
- 无触摸
- 接口类型
-
20 pins LVDS (1 ch, 6/8-bit) , 端子
- 电压供应
- 3.3V (Typ.)
- 应用环境
- 工作温度 -25 ~ 80 °C, 存储温度 -25 ~ 80 °C
元太液晶模组PD080SL5规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
PD080SL5规格书 |
Ver0.3 |
English |
1.1 M |
25 |
2011-5-26 |
最新 |
|
|
|
PD080SL5规格书 |
Ver0.2 |
English |
1009.3 K |
25 |
2010-11-4 |
|
|
元太液晶模组PD080SL5综述

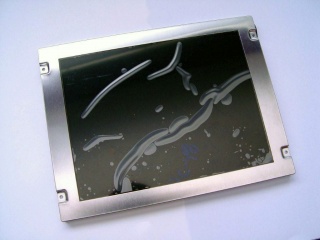

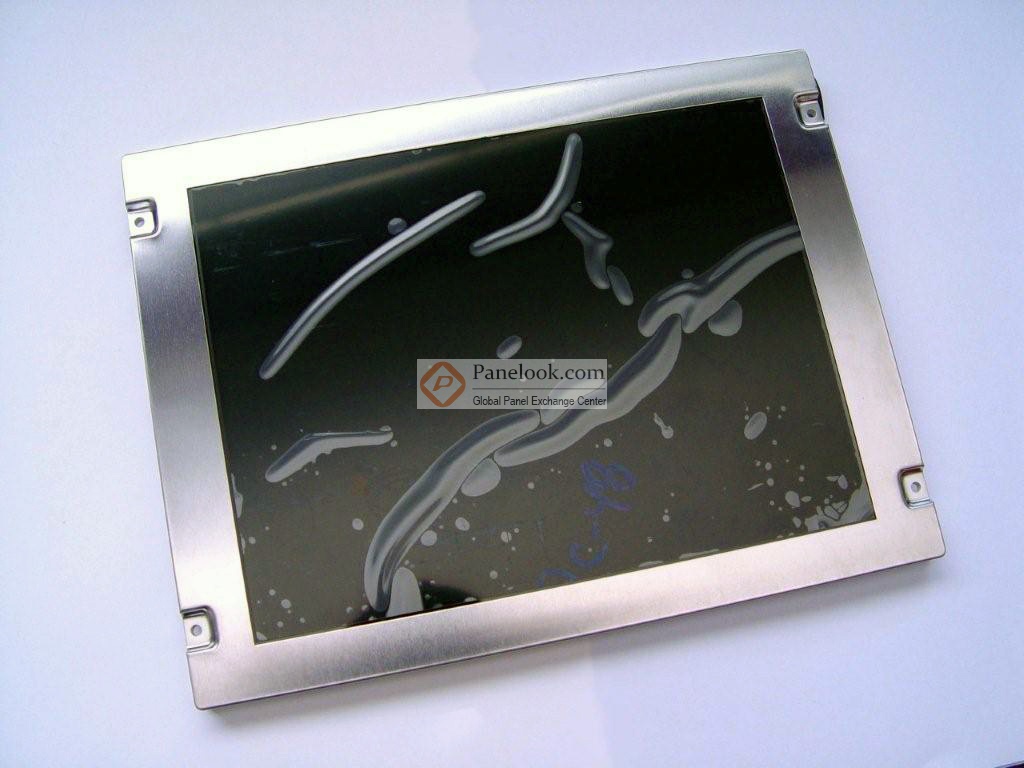

PD080SL5是元太科技工业股份有限公司 (元太，PVI) 推出的一款采用a-Si TFT-LCD技术的8.0英寸液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。根据元太 (PVI)于2011年5月26日发布的版本号为Ver0.3的产品规格书，PD080SL5显示分辨率为800(RGB)×600 (SVGA)，宽高比为4:3 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为162×121.5 (宽×高) mm，可视尺寸为164.4×124.0 (宽×高) mm，外观尺寸为200×152 (宽×高)×17.77(厚) mm，表面处理为雾面，产品净重392±15g。背光方面此产品采用了3S6P WLED发光的侧入式光源，光源的使用寿命为50K小时，不含背光驱动。PD080SL5采用了LVDS (1 ch, 6/8-bit)信号接口，总共20 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用PD080SL5液晶模组，屏库®建议您向元太 (PVI)或其代理商了解关于PD080SL5的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2010年Q4量产，当前生产状态为已停产。目前PD080SL5在屏库上有0条现货信息、1家供应商信息，交易氛围清淡。屏库于2013年03月30日对此型号首次建立参数，并于2023年09月01日对参数进行了最后更新。它的工作温度为 -25 ~ 80°C，存储温度为 -25 ~ 80°C，耐振动性为1.0G (9.8 m/s²)。基于它超高亮度，白光LED背光，寿命大于5万小时，180度翻转显示，6/8位灰阶可选，表面雾面等特征，此型号推荐使用于工业，户外高亮。
|
