像素布局
RGB垂直条状
显示区域 90(H)×90(V) mm外观尺寸 111.5(H)×110(V)×7.5(D) mm
面板亮度 900 cd/m² (Typ.)对比度 400:1 (Typ.) (TM)
可视角度 60/60/40/55 (Typ.)(CR≥10)  工作模式 TN，常白显示，透射式
视角方向 6 o'clock反应时间 15/25 (Typ.)(Tr/Td) ms
-
功率消耗
3.95/4.46W (Typ./Max.)
光源类型 1 pcs CCFL, 40K小时, 无驱动
工作频率 60Hz-
面板应用
- 信号接口
-
TTL (1 ch, 6-bit) , 60 pins , FPC
- 驱屏电压
- 3.3/3.3/9.7/17.0V (Typ.)(VDD1/VCC/VDD2/VGG)
- 工作环境
- 工作温度 -20 ~ 70 °C, 存储温度 -30 ~ 80 °C
PD050OX5 长期供应 系统集成
 美国
元太液晶模组PD050OX5规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
PD050OX5规格书 |
Ver6.0 |
English |
899.1 K |
26 |
2013-10-15 |
最新 |
|
|
PD050OX5规格书 |
Ver2.0 |
English |
901.7 K |
26 |
2008-4-2 |
|
|

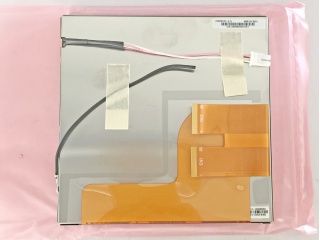

元太液晶模组PD050OX5综述
PD050OX5是元太 (PVI)推出的一款5.0吋a-Si TFT-LCD液晶模组产品，它装配有CCFL背光，无背光驱动，无触摸。此产品工作温度为 -20 ~ 70°C，存储温度为 -30 ~ 80°C。它的典型特征屏库总结为: 高亮度，上/下,左/右翻转显示，表面雾面。基于它的特征屏库推荐此型号应用于工业，正方形显示等产品。根据屏库掌握的情报此产品于2014年Q1量产，当前生产状态为已停产。目前此型号在屏库上有2条现货信息、2家供应商信息，交易氛围清淡。屏库于2011年04月06日对此型号首次建立参数，并于2024年04月30日对参数进行了最后更新。根据元太 (PVI)于2013年10月15日发布的版本号为Ver6.0的产品规格书，PD050OX5显示分辨率为480(RGB)×480，宽高比为1:1 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为90(宽)×90(高) mm，外观尺寸为111.5(宽)×110(高)×7.5(厚) mm，可视尺寸为93.2(宽)×93.2(高) mm，表面处理为雾面，产品净重144.0±10g。背光方面此产品采用了1 pcs CCFL发光的侧入式光源(底部)，光源的使用寿命为40K小时，不含背光驱动。PD050OX5采用了TTL (1 ch, 6-bit)信号接口，总共60 pins，采用FPC连接，驱屏电压为3.3/3.3/9.7/17.0V (Typ.)(VDD1/VCC/VDD2/VGG)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于PD050OX5的最新的生产状态信息和技术信息，屏库®建议您咨询元太 (PVI)。
|
