| 规格书 | 版本号 | 规格书语言 | 文件大小 | 页数 | 原厂发布日期 | 最新 | ||
|---|---|---|---|---|---|---|---|---|
|
PD050OX1规格书 | Ver3.0 | English | 894.4 K | 26 | 2008-4-2 | 最新 | |
|
|
PD050OX1规格书 | Rev1.1 | English | 824.9 K | 27 | 2005-4-28 |

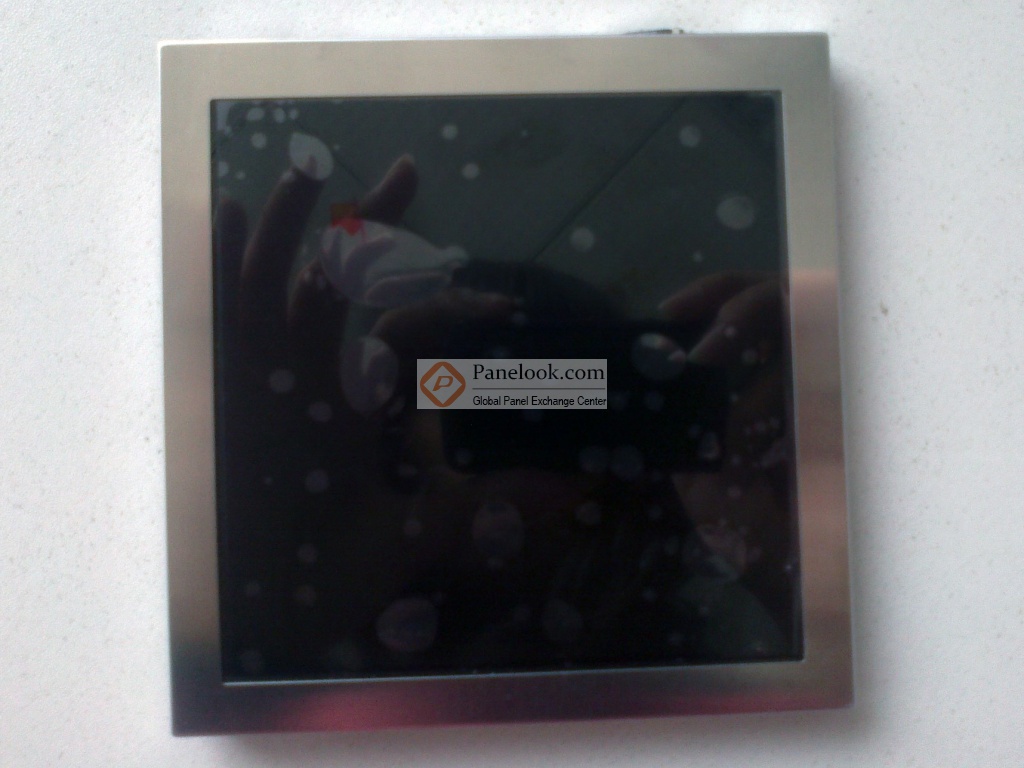

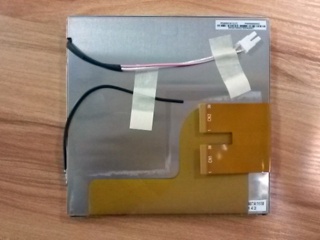

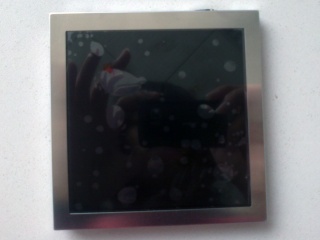

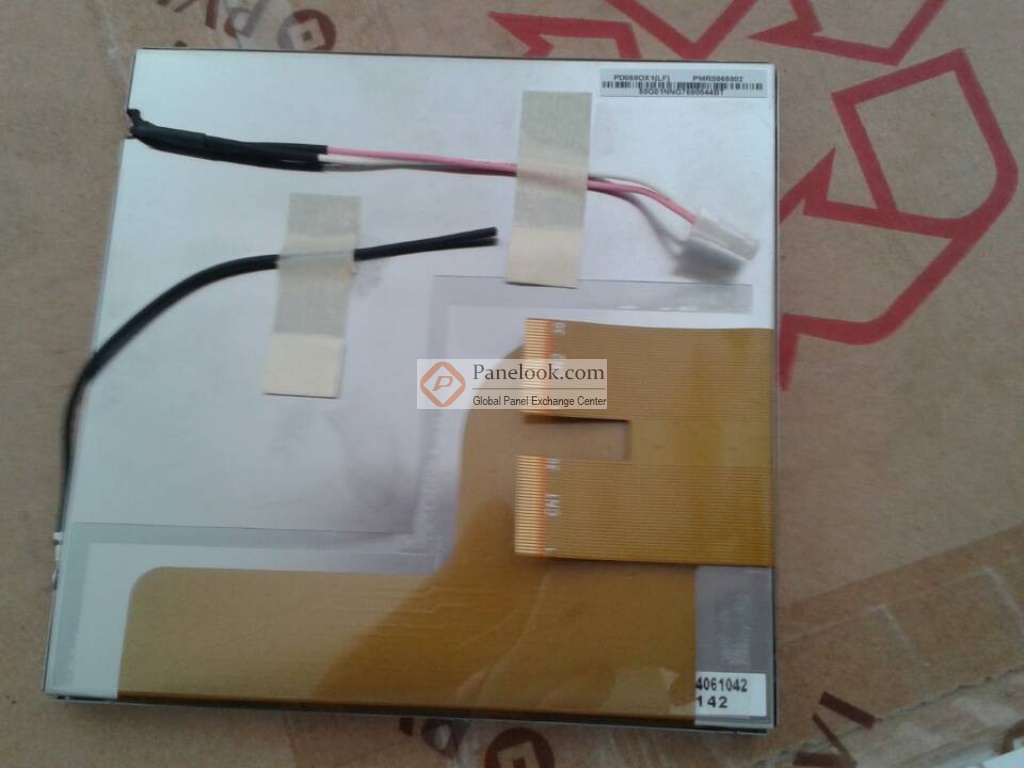

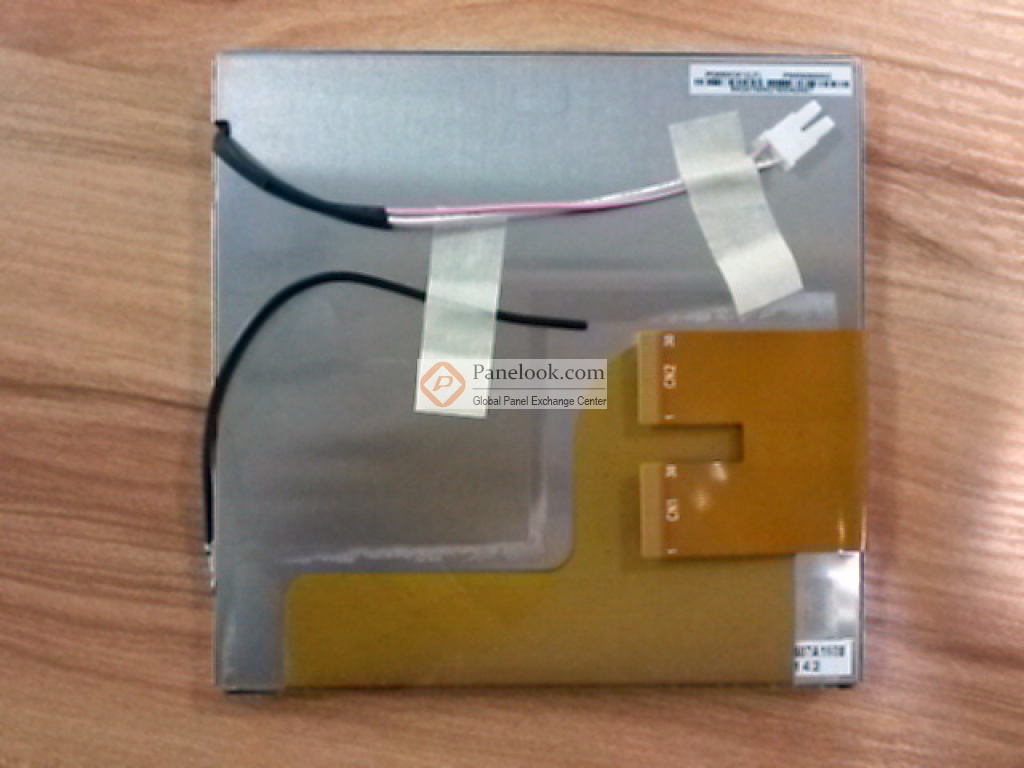

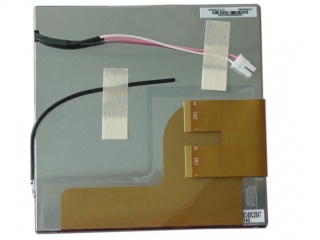

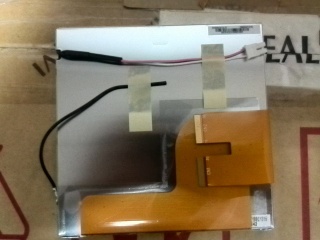

PD050OX1是元太 (PVI)推出的一款5.0吋a-Si TFT-LCD液晶模组产品，它装配有CCFL背光，无背光驱动，无触摸。此产品工作温度为 -20 ~ 70°C，存储温度为 -30 ~ 80°C。它的典型特征屏库总结为: 上/下,左/右翻转显示，表面雾面。基于它的特征屏库推荐此型号应用于工业，正方形显示等产品。根据屏库掌握的情报此产品于2005年Q2量产，当前生产状态为已停产。目前此型号在屏库上有1条现货信息、1家供应商信息，交易氛围清淡。屏库于2013年04月01日对此型号首次建立参数，并于2025年09月12日对参数进行了最后更新。根据元太 (PVI)于2008年4月2日发布的版本号为Ver3.0的产品规格书，PD050OX1显示分辨率为480(RGB)×480，宽高比为1:1 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为90(宽)×90(高) mm，外观尺寸为115.5(宽)×110(高)×7.5(厚) mm，可视尺寸为93.2(宽)×93.2(高) mm，表面处理为雾面，产品净重144±10g。背光方面此产品采用了1 pcs CCFL发光的侧入式光源，光源的使用寿命为40K小时，不含背光驱动。PD050OX1采用了TTL (1 ch, 6-bit)信号接口，总共60 pins，采用FPC连接，驱屏电压为3.3/3.3/9.7/19.0V (Typ.)(VCC/VDD1/VDD2/VGG/VEE)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于PD050OX1的最新的生产状态信息和技术信息，屏库®建议您咨询元太 (PVI)。
