| 品牌 |
|---|
| 屏幕尺寸 |
| 分辨率 |
| 显示区域 |
| 屏幕重量 |
| 屏幕亮度 |
| 推荐视向 |
| 可视角度 |
| 颜色数量 |
| 功率消耗 |
| 刷新频率 |
| 元太 (PVI) |
| 5.0英寸 |
| 320(RGB)×234, 7:5 |
| 102.72×74.53 mm (H×V) |
| 116±5g |
| 400 cd/m² (Typ.) |
| 6 o'clock |
70/70/40/60 (Typ.)(CR≥10)  |
| 全彩 |
| 2.52W (Typ.) |
| - |
| 型号名称 |
| 面板类型 |
| 像素布局 |
| 外观尺寸 |
| 表面处理 |
| 对比度 |
| 光学模式 |
| 响应速度 |
| 适用于 |
| 背光系统 |
| 触摸功能 |
| PA050XSG | |
| a-Si TFT-LCD, 液晶模组 | |
| RGB垂直条状 | |
| 119.3×91.4×7.8 mm (H×V×D) | |
| 雾面 | |
| 400 : 1 (Typ.) (透射) | |
| TN，常白显示，透射式 |
|
| 15/30 (Typ.)(Tr/Td) ms | |
| |
|
| 1 pcs CCFL, 50K小时, 无驱动 | |
| 无触摸 |
| 信号类型 |
|---|
| 电压供应 |
| 最大额定 |
| TFT Specific Analog RGB , 30 pins , FPC |
| 3.3/3.3/5.0/17.0/-12.0V (Typ.)(VCC/VDD1/VDD2/VGH/VGL) |
| 存储温度 -30 ~ 80 °C 工作温度 -20 ~ 70 °C |
美国
东莞市
| 规格书 | 版本号 | 规格书语言 | 文件大小 | 页数 | 原厂发布日期 | 最新 | ||
|---|---|---|---|---|---|---|---|---|
|
PA050XSG规格书 | Ver4.0 | English | 992.9 K | 28 | 2011-9-2 | 最新 | |
|
|
PA050XSG规格书 | Ver2.0 | English | 946.6 K | 27 | 2008-3-24 | ||
|
|
PA050XSG规格书 | Ver3.0 | English | 988.9 K | 28 | 2008-10-22 | ||
|
|
PA050XSG规格书 | Ver1.0 | English | 903.2 K | 26 | 2007-12-27 |

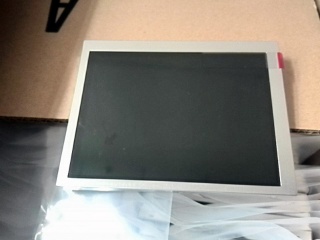

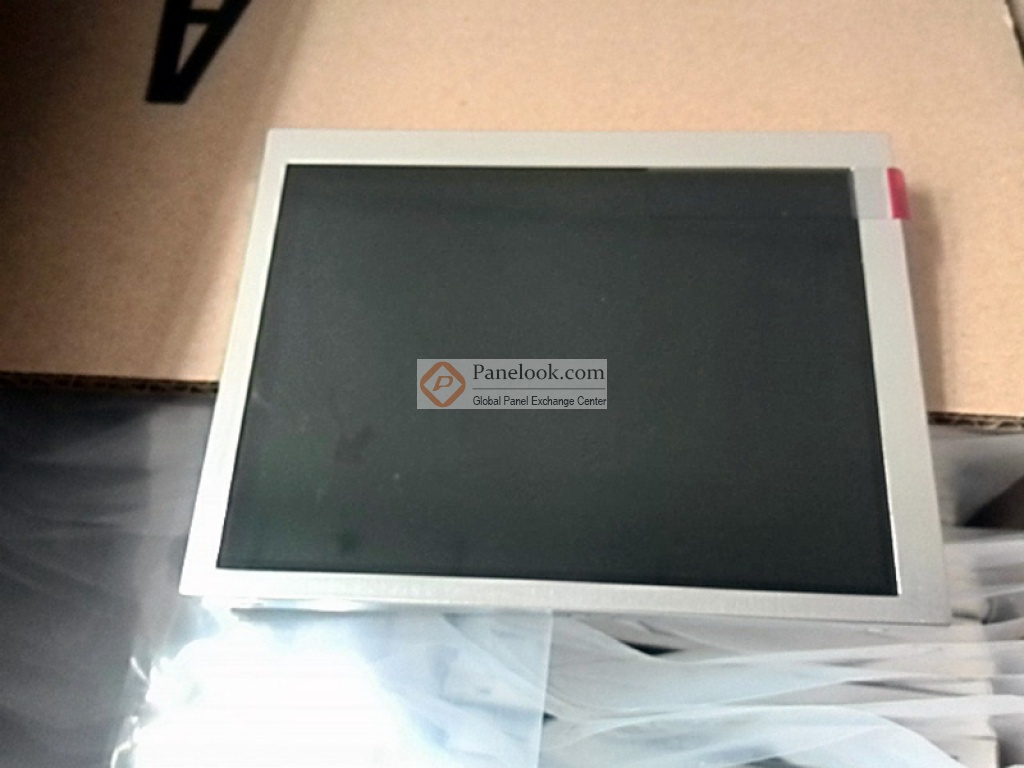

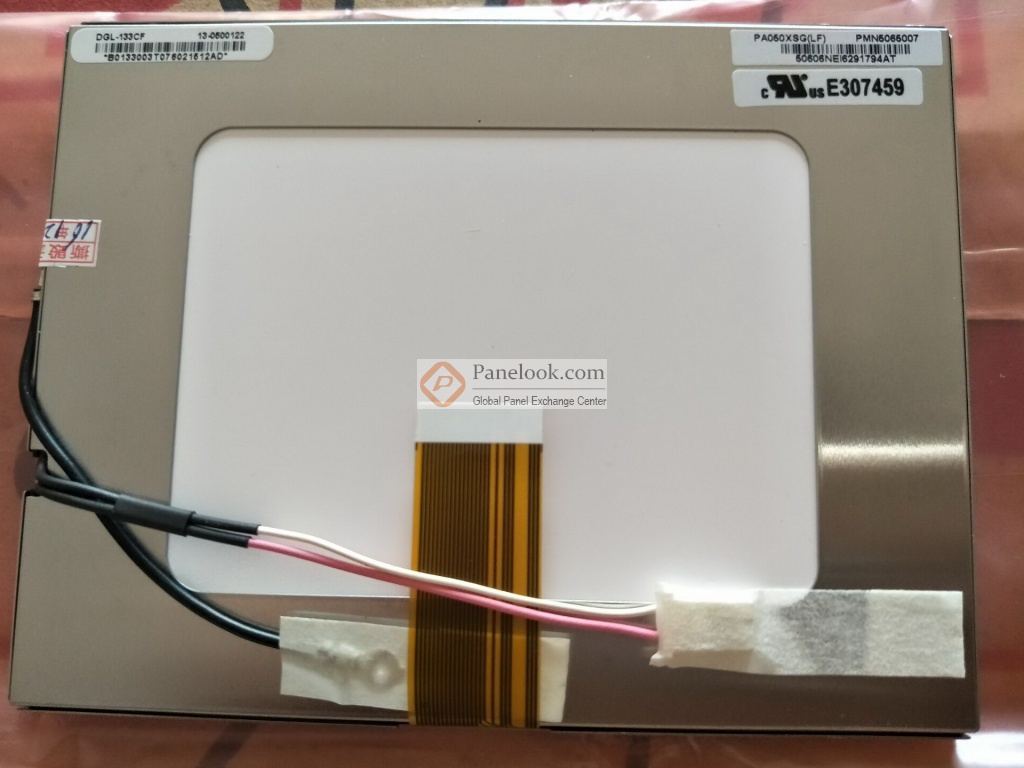

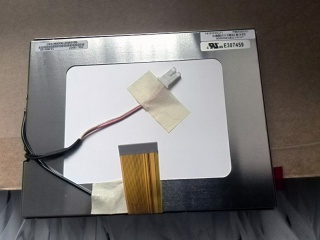

PA050XSG是元太科技工业股份有限公司 (元太，PVI) 推出的一款采用a-Si TFT-LCD技术的5.0英寸液晶模组产品，它装配有CCFL背光，无背光驱动，无触摸。根据元太 (PVI)于2011年9月2日发布的版本号为Ver4.0的产品规格书，PA050XSG显示分辨率为320(RGB)×234，宽高比为7:5 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为102.72×74.53 (宽×高) mm，可视尺寸为106.7×78.5 (宽×高) mm，外观尺寸为119.3×91.4 (宽×高)×7.8(厚) mm，表面处理为雾面，产品净重116±5g。背光方面此产品采用了1 pcs CCFL发光的侧入式光源，光源的使用寿命为50K小时，不含背光驱动。PA050XSG采用了TFT Specific Analog RGB信号接口，总共30 pins，采用FPC连接，驱屏电压为3.3/3.3/5.0/17.0/-12.0V (Typ.)(VCC/VDD1/VDD2/VGH/VGL)。如果开发新产品想采用PA050XSG液晶模组，屏库®建议您向元太 (PVI)或其代理商了解关于PA050XSG的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2007年Q4量产，当前生产状态为已停产。目前PA050XSG在屏库上有5条现货信息、2家供应商信息，交易氛围活跃。屏库于2012年05月18日对此型号首次建立参数，并于2024年04月17日对参数进行了最后更新。它的工作温度为 -20 ~ 70°C，存储温度为 -30 ~ 80°C。基于它寿命大于5万小时，上/下,左/右翻转显示，表面雾面， Compatible with NTSC & PAL system等特征，此型号推荐使用于车载显示。
