夏普液晶模组LQ5AW136概况-全球液晶屏交易中心-屏库

人气指数：30015 2025-07-22 02:21

夏普液晶模组LQ5AW136主要参数

现货数量
1007片
长期卖家
2个
求购数量
暂无
生产状态
已停产

客户发样
--
开始量产
2000,Q1
最后下单
--
最后出货
2008,Q3

生产信息仅供参考，请与原厂或代理商确认。

面板品牌
面板尺寸
像素数量
显示区域
面板重量
面板亮度
可视角度
视角方向
显示颜色
工作频率
功率消耗

夏普 (Sharp)

5.0英寸

320(RGB)×234, 4:3

102.2(H)×74.8(V) mm

185g (Max.)

320 cd/m² (Typ.)

65/65/40/65 (Typ.)(CR≥5)

6 o'clock

全彩

5.4W (Typ.)

面板型号

面板类型

像素布局

外观尺寸

表面处理

对比度

工作模式

反应时间

面板应用

触摸屏

灯管类型

LQ5AW136
a-Si TFT-LCD, 液晶模组
RGB垂直条状
126.8(H)×89.6(V)×16.8(D) mm
雾面，抗反射处理
60:1 (Min.) (透射)
TN，常白显示，透射式
30/50 (Typ.)(Tr/Td) ms

无触摸
1 pcs CCFL, 10K小时, 无驱动

信号接口
驱屏电压
工作环境

Analog RGB + Composite Video (NTSC/PAL) , 22 pins , 端子

8.0/-5V (Typ.)(VSH/VSL)

工作温度: -30 ~ 85 °C, 存储温度: -30 ~ 85 °C , 耐振动性: 2.9G (28.4 m/s²)

共5条现货>>

夏普液晶模组LQ5AW136 VIP卖家现货

TSS Service Center Co., Limited

第14年

德志科技有限公司

第9年

N&S Electronic Co., Limited香港常青电子有限公司

第11年

新屏原厂原包, 通用A级, 约95%无亮点

122片, 2片起售, 中国大陆仓

即刻交货

详情

深圳市银基电子有限公司

第9年

香港欧科电子有限公司

第14年

共2个供应商>>

夏普液晶模组LQ5AW136 VIP供应商

金亿库光电有限公司

第4年

LQ5AW136 长期供应贸易

深圳市

夏普液晶模组LQ5AW136规格书

规格书	版本号	规格书语言	文件大小	页数	原厂发布日期	最新
LQ5AW136规格书	Single Page	English	273.9 K	1	NA		付费下载
LQ5AW136规格书	LCY-98037F	English	1.6 M	37	2005-12-16	最新	付费下载
LQ5AW136规格书	LCY-98037E	English	1.5 M	36	2001-6-15		付费下载
LQ5AW136规格书	LCY-98037A	English	1.3 M	36	1998-3-17		付费下载

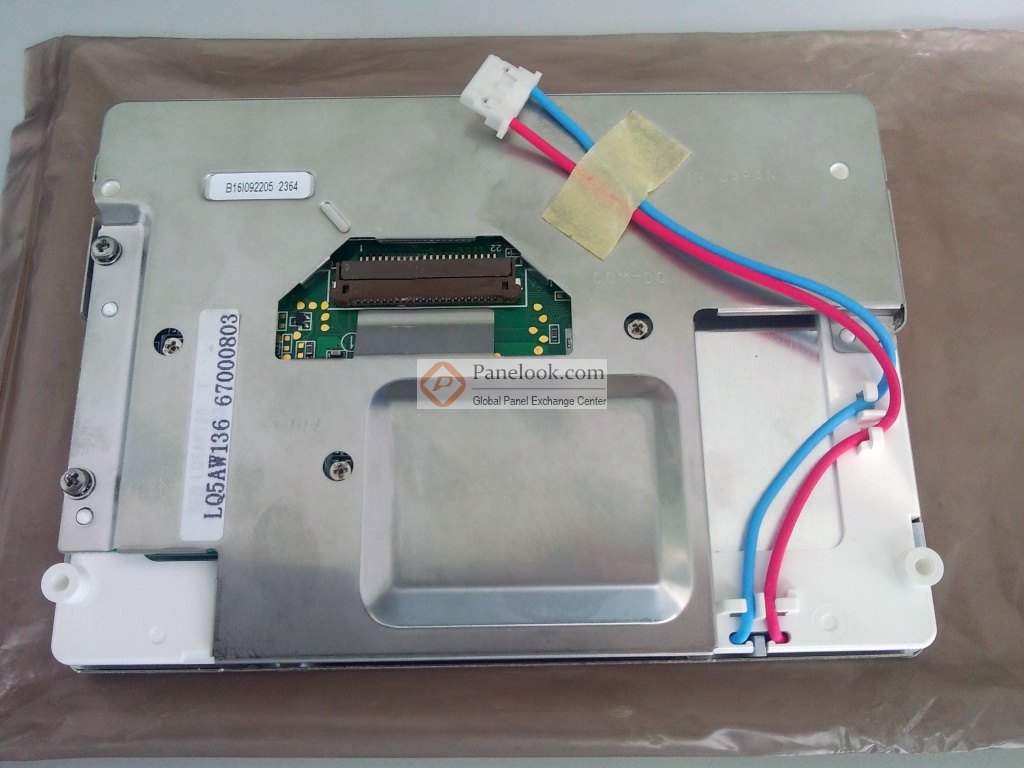

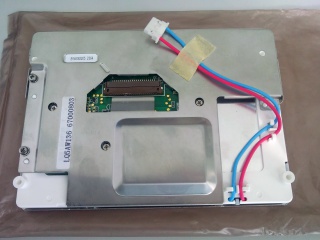

夏普液晶模组LQ5AW136图片

夏普液晶模组LQ5AW136综述

LQ5AW136是日本夏普株式会社 (夏普，Sharp) 推出的一款采用a-Si TFT-LCD技术的5.0英寸液晶模组产品，它装配有CCFL背光，无背光驱动，无触摸。根据夏普 (Sharp)于2005年12月26日发布的版本号为LCY-98037F的产品规格书，LQ5AW136显示分辨率为320(RGB)×234，宽高比为4:3 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为102.2×74.8 (宽×高) mm，可视尺寸为109.5×80.8 (宽×高) mm，外观尺寸为126.8×89.6 (宽×高)×16.8(厚) mm，表面处理为雾面，抗反射处理，产品净重185g (Max.)。背光方面此产品采用了1 pcs CCFL发光的侧入式光源，光源的使用寿命为10K小时，不含背光驱动。LQ5AW136采用了Analog RGB + Composite Video (NTSC/PAL)信号接口，总共22 pins，采用端子连接，驱屏电压为8.0/-5V (Typ.)(VSH/VSL)。如果开发新产品想采用LQ5AW136液晶模组，屏库®建议您向夏普 (Sharp)或其代理商了解关于LQ5AW136的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2000年Q1量产，于2008年Q3停产，当前生产状态为已停产。目前LQ5AW136在屏库上有5条现货信息、2家供应商信息，交易氛围活跃。屏库于2012年06月12日对此型号首次建立参数，并于2025年07月22日对参数进行了最后更新。它的工作温度为 -30 ~ 85°C，存储温度为 -30 ~ 85°C，耐振动性为2.9G (28.4 m/s²)。基于它宽温，3G抗震，上/下,左/右翻转显示，表面雾面， NTSC(M) / PAL(B·G)等特征，此型号推荐使用于车载显示。
