RGB垂直条状
- 显示区域
- 344.68×215.42 mm (H×V)
- 外观尺寸
- 349.68×225.32×5 mm (H×V×D)
- 屏幕重量
- 383/400g (Typ./Max.)
- 表面处理
- 雾面，Hard coating (3H)
- 屏幕亮度
- 300 cd/m² (Typ.)
- 对比度
- 1200:1 (Typ.) [透射]
- 最佳视向
- 全视角
- 光学模式
- ADS，常黑显示，透射式
- 可视角度
- 85/85/85/85 (Typ.)(CR≥10)
- 响应速度
- 16 (Typ.)(Tr+Td) ms
- 颜色数量
- 16.2M, 45% NTSC
- 适用于
-
- 外观样式
- 薄屏 (PCBA弯折, 厚度≤3.0mm)
- 背光类型
- 11S6P WLED, 15K小时, 含LED驱动, DC调光
- 刷新频率
- 60Hz
- 触摸功能
- 无触摸
- 信号系统

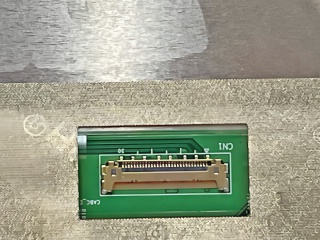

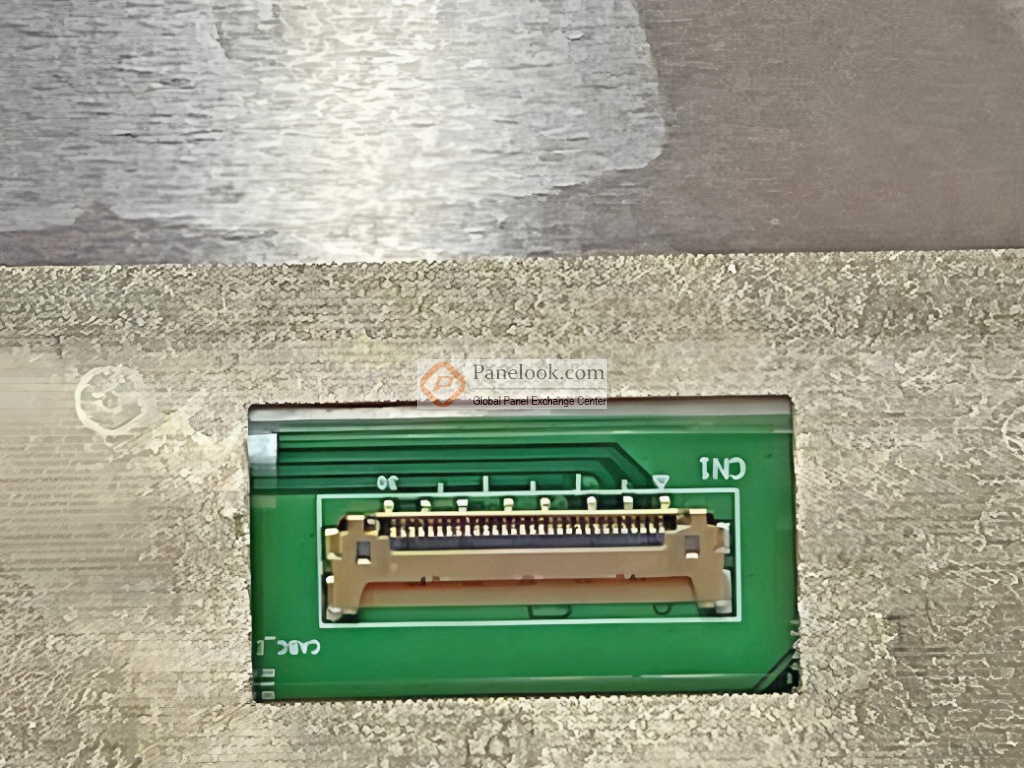

- eDP (2 Lanes) , eDP1.2 , HBR1 (2.7G/lane) , 端子 , 30 pins
- 供应电压
- 3.3V (Typ.)
- 最大额定
- 存储温度 -20 ~ 60 °C 工作温度 0 ~ 50 °C
共4条现货>>
京东方液晶模组NV160WUM-N4B VIP卖家现货
NV160WUM-N4B 长期供应 贸易
 深圳市
京东方液晶模组NV160WUM-N4B规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
NV160WUM-N4B规格书 |
Rev.O |
English |
2.5 M |
63 |
2024-9-10 |
最新 |
|
京东方液晶模组NV160WUM-N4B摘要

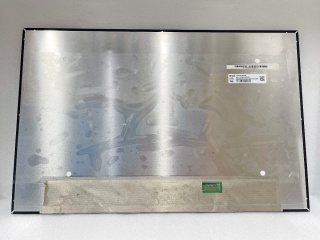

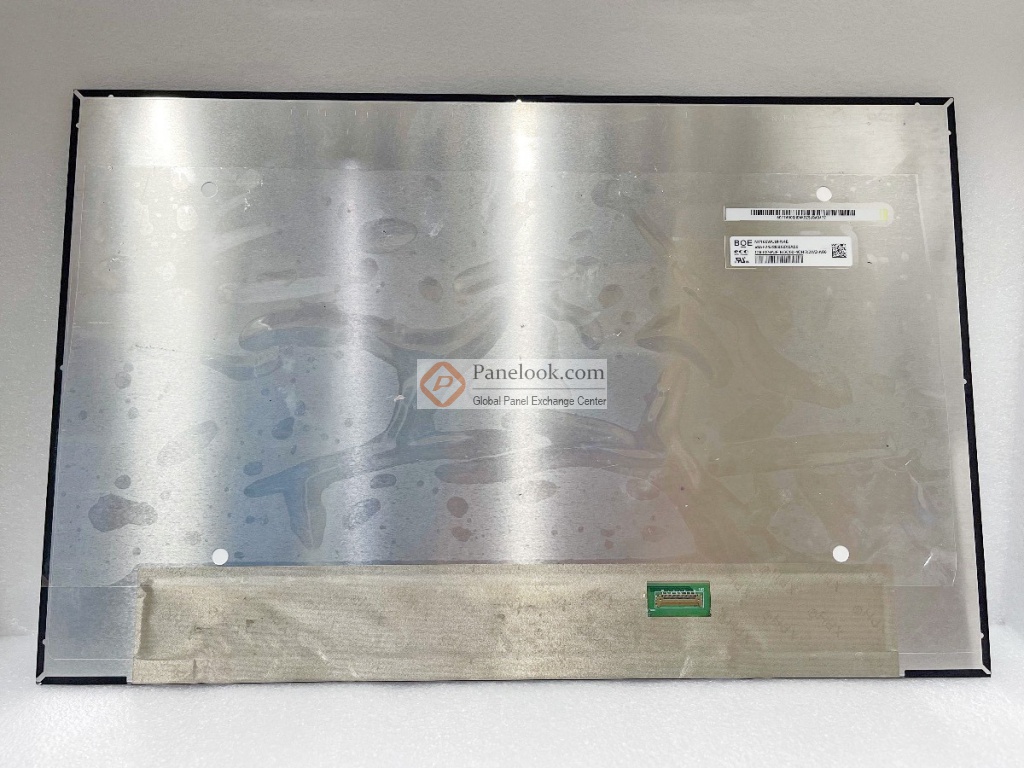

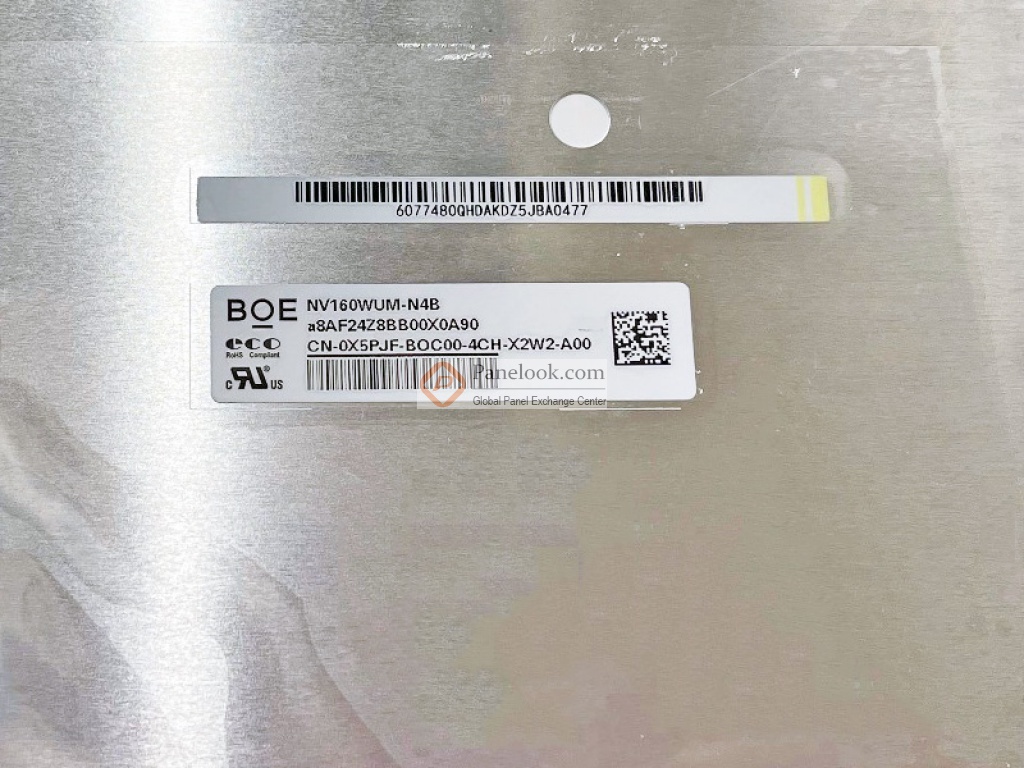

NV160WUM-N4B (产品代码: BOE0CC6)是 京东方 (BOE)推出的一款 16.0吋a-Si TFT-LCD液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。此产品工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C，耐振动性为1.5G (14.7 m/s²)。它的典型特征屏库总结为: 白光LED背光，含LED驱动器，端子倒装，表面雾面， DELL DPN:X5PJF, eDP1.2, Adjust backlight brightness with DC mode, BIST。基于它的特征屏库推荐此型号应用于 笔记本等产品。根据屏库掌握的情报此产品于2024年Q4量产，当前生产状态为量产中。目前此型号在屏库上有4条现货信息、1家供应商信息，交易氛围清淡。屏库于2025年03月06日对此型号首次建立参数，并于2025年07月28日对参数进行了最后更新。根据京东方 (BOE)于2024年9月10日发布的版本号为Rev.O的产品规格书，NV160WUM-N4B显示分辨率为 1920(RGB)×1200 (WUXGA)，宽高比为16:10 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为344.68(宽)×215.42(高) mm，外观尺寸为349.68(宽)×225.32(高)×5(厚) mm，表面处理为雾面，Hard coating (3H)，产品净重383/400g (Typ./Max.)外观样式为薄屏 (PCBA弯折, 厚度≤3.0mm)。背光方面此产品采用了11S6P WLED发光的侧入式光源(底部)，光源的使用寿命为15K小时，含LED驱动。NV160WUM-N4B采用了eDP (2 Lanes)信号接口，总共30 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于NV160WUM-N4B的最新的生产状态信息和技术信息，屏库®建议您咨询京东方 (BOE)。
|
