| 面板品牌 |
|---|
| 面板尺寸 |
| 像素数量 |
| 显示区域 |
| 面板重量 |
| 面板亮度 |
| 可视角度 |
| 视角方向 |
| 显示颜色 |
| 工作频率 |
| 外观式样 |
| 京东方 (BOE) |
| 15.6英寸 |
| 1920(RGB)×1080, FHD, 16:9 |
| 344.16(H)×193.59(V) mm |
| 380g (Max.) |
| 250 cd/m² (Typ.) |
85/85/85/85 (Typ.)(CR≥10)  |
| 全视角 |
| 262K, 45% NTSC |
| 60Hz |
| 薄屏 (PCBA弯折, 厚度≤3.0mm) |
| 面板型号 |
| 面板类型 |
| 像素布局 |
| 外观尺寸 |
| 表面处理 |
| 对比度 |
| 工作模式 |
| 反应时间 |
| 面板应用 |
| 触摸屏 |
| 灯管类型 |
| NV156FHM-T0C | |
| a-Si TFT-LCD, 液晶模组 | |
| RGB垂直条状 | |
| 350.66(H)×205.69(V)×5.4(D) mm | |
| 雾面，Hard coating (3H) | |
| 800:1 (Typ.) (透射) | |
| ADS，常黑显示，透射式 |
|
| 16 (Typ.)(Tr+Td) ms | |
| |
|
| On-Cell Touch, I²C | |
| 10S4P WLED, 15K小时, 含LED驱动 |
| 信号接口 |
|---|
| 驱屏电压 |
| 工作环境 |

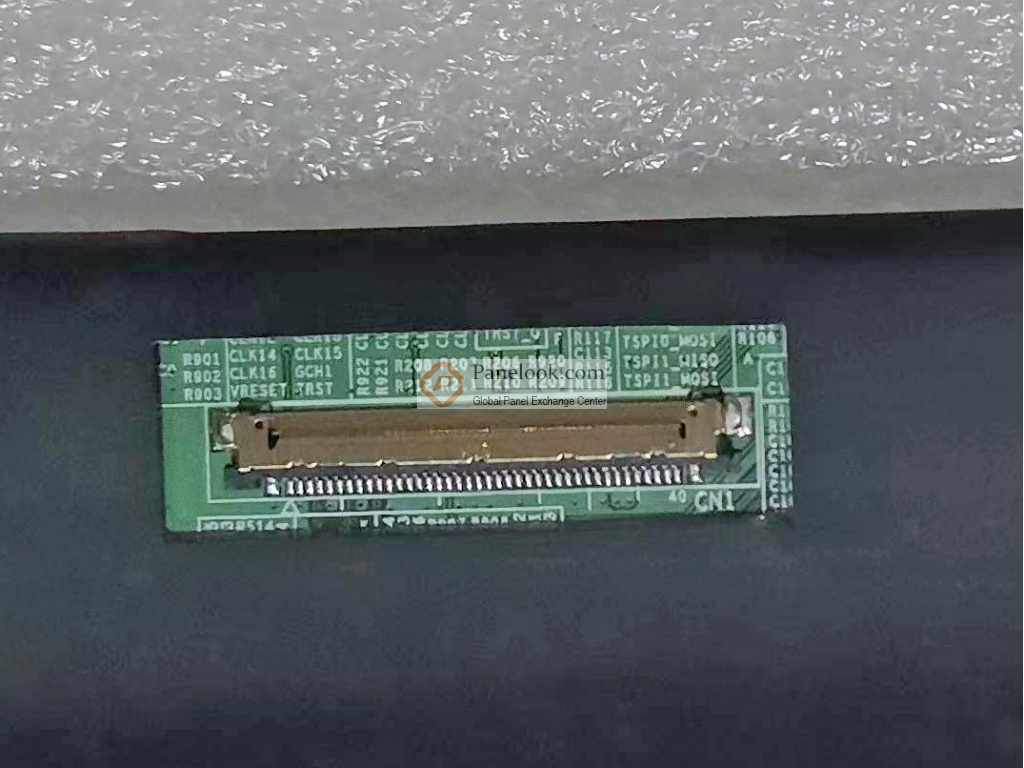

| eDP (2 Lanes) , eDP1.2 , HBR1 (2.7G/lane) , 40 pins , 端子 |
| 3.3V (Typ.) |
| 工作温度: 0 ~ 50 °C, 存储温度: -20 ~ 60 °C |
深圳市
深圳市
苏州市
深圳市
深圳市
深圳市
深圳市
深圳市
深圳市
| 规格书 | 版本号 | 规格书语言 | 文件大小 | 页数 | 原厂发布日期 | 最新 | ||
|---|---|---|---|---|---|---|---|---|
|
NV156FHM-T0C规格书 | Rev.A | English | 2.7 M | 68 | 2020-11-3 | 最新 |
| IIS对应检验产品 | 原厂等级 (坏点数量) | MURA判定 | 通用等级 | 版本号 | 原厂发布日期 | ||
|
15.6 HD FHD | VIP会员可看 |
VIP会员可看 | A Grade | Rev.O | 2019-9-29 | IIS下载 |
|
15.6 HD FHD | VIP会员可看 |
VIP会员可看 | B Grade | Rev.O | 2016-8-23 | IIS下载 |
|
15.6 HD FHD | VIP会员可看 |
VIP会员可看 | A Grade | Rev.O | 2016-8-23 | IIS下载 |
|
15.6 HD FHD | VIP会员可看 |
VIP会员可看 | A- Grade | Rev.A | 2014-9-15 | IIS下载 |
|
15.6 HD FHD | VIP会员可看 |
VIP会员可看 | B Grade | Rev.O | 2014-5-13 | IIS下载 |
|
15.6 HD FHD | VIP会员可看 |
VIP会员可看 | A+ Grade | Rev.O | 2014-5-13 | IIS下载 |
|
15.6 HD FHD | VIP会员可看 |
VIP会员可看 | A Grade | Rev.O | 2014-5-13 | IIS下载 |

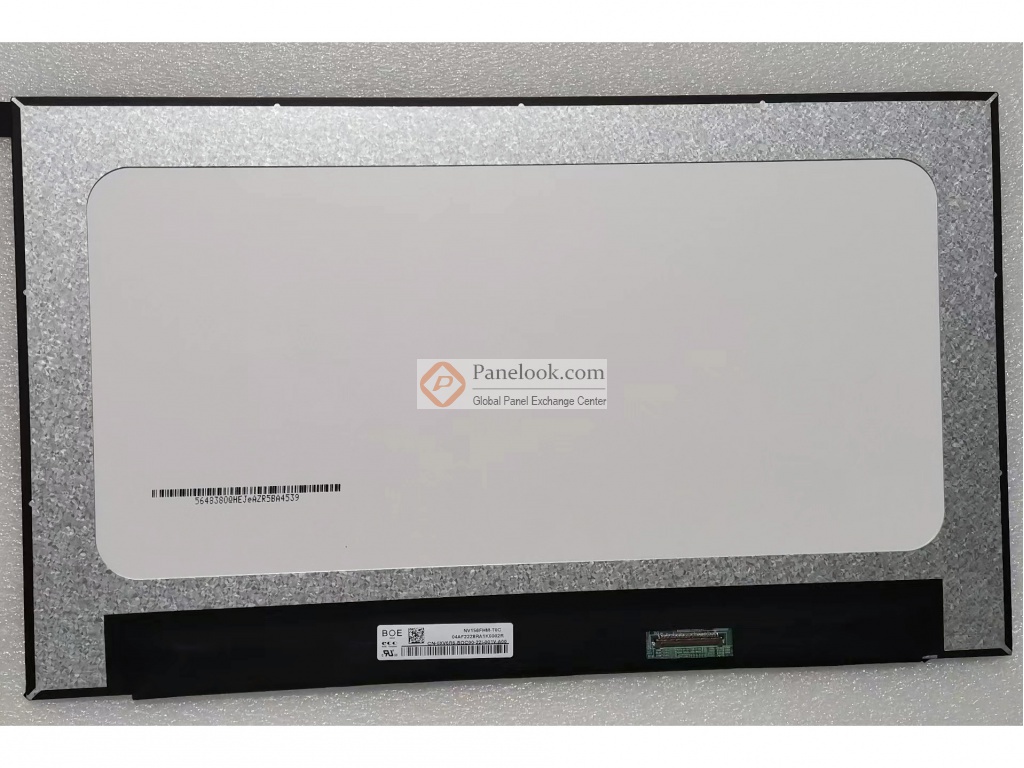

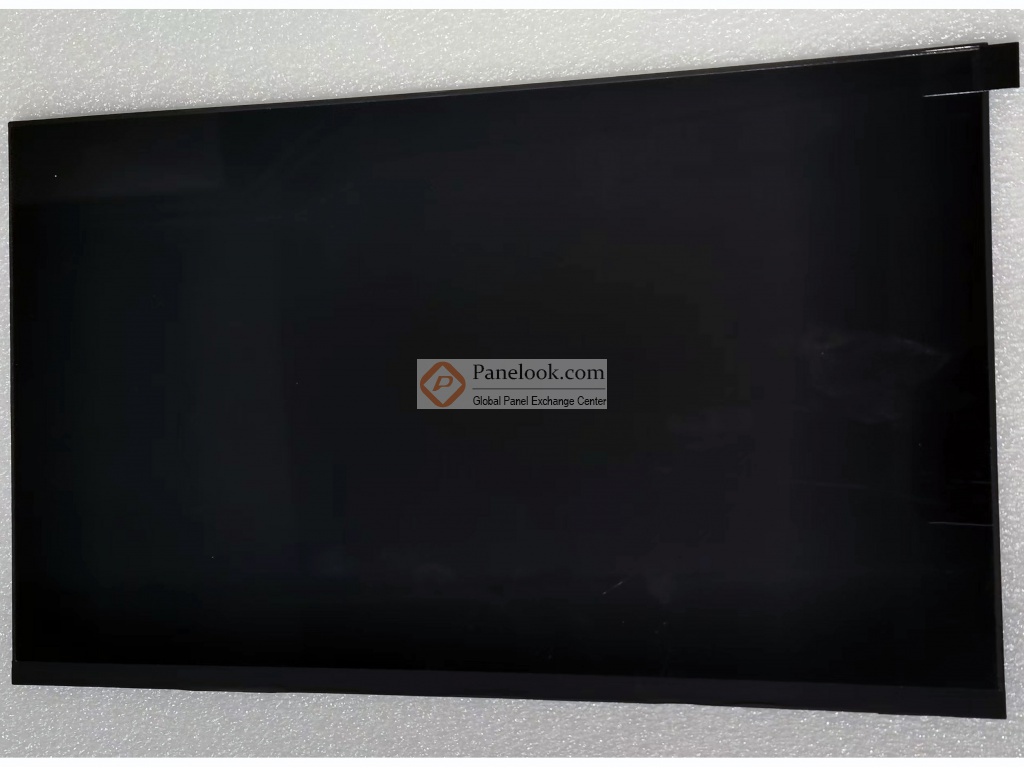

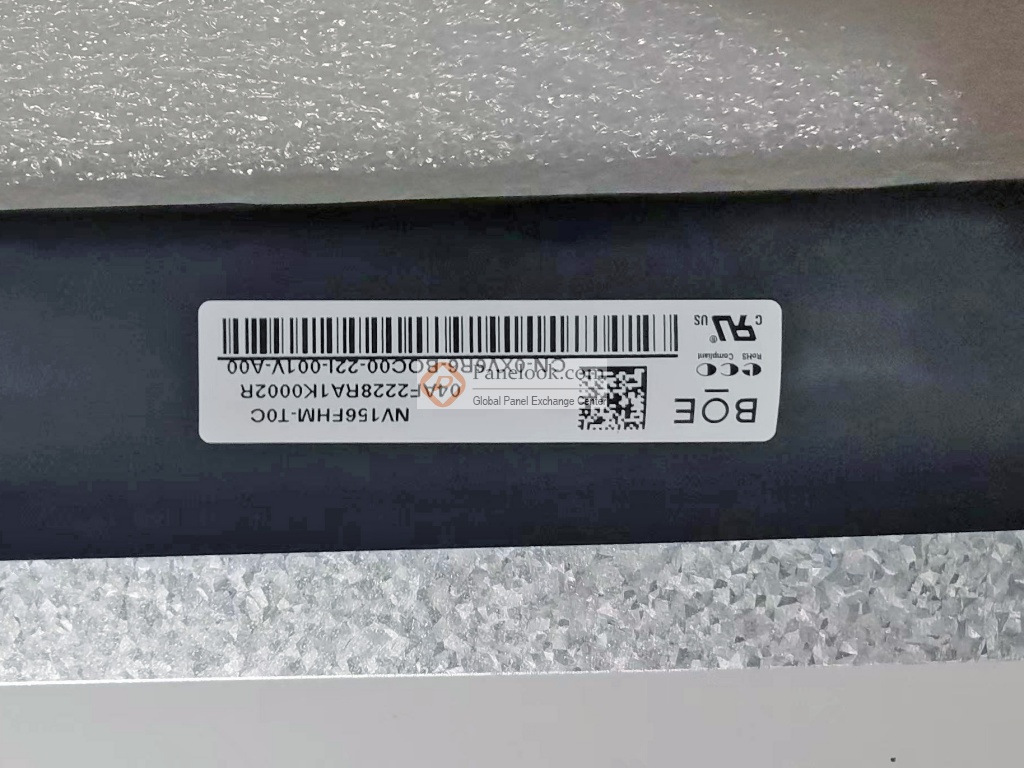

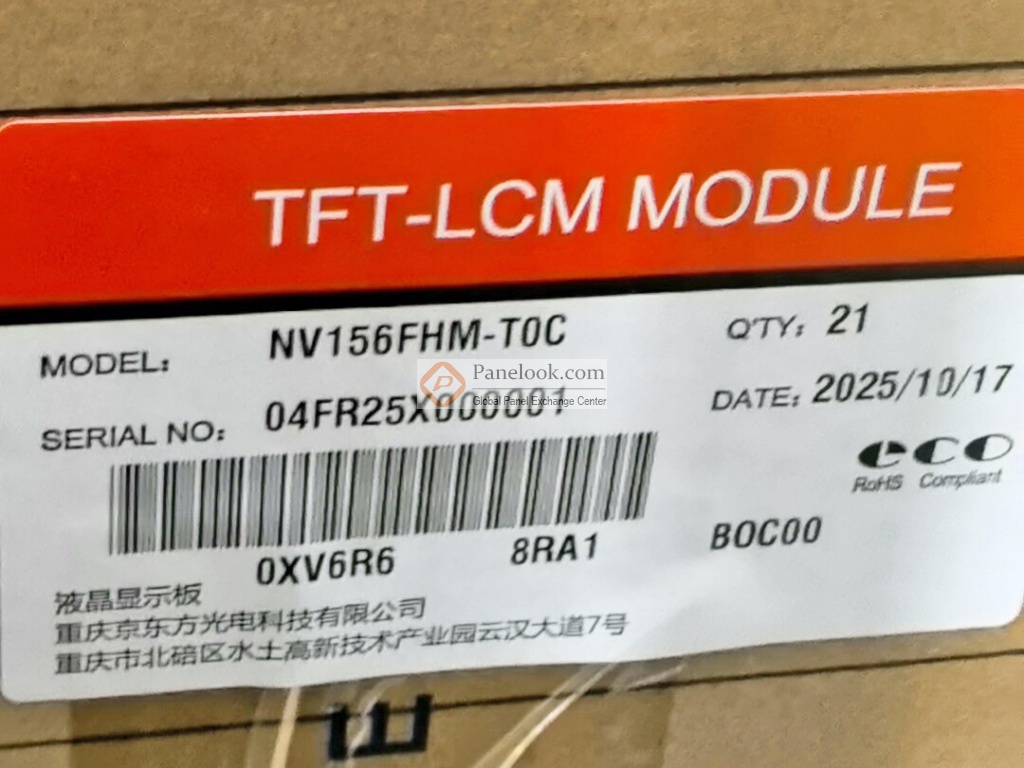

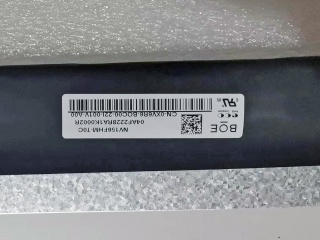

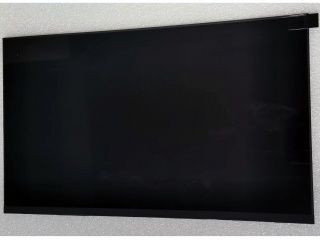

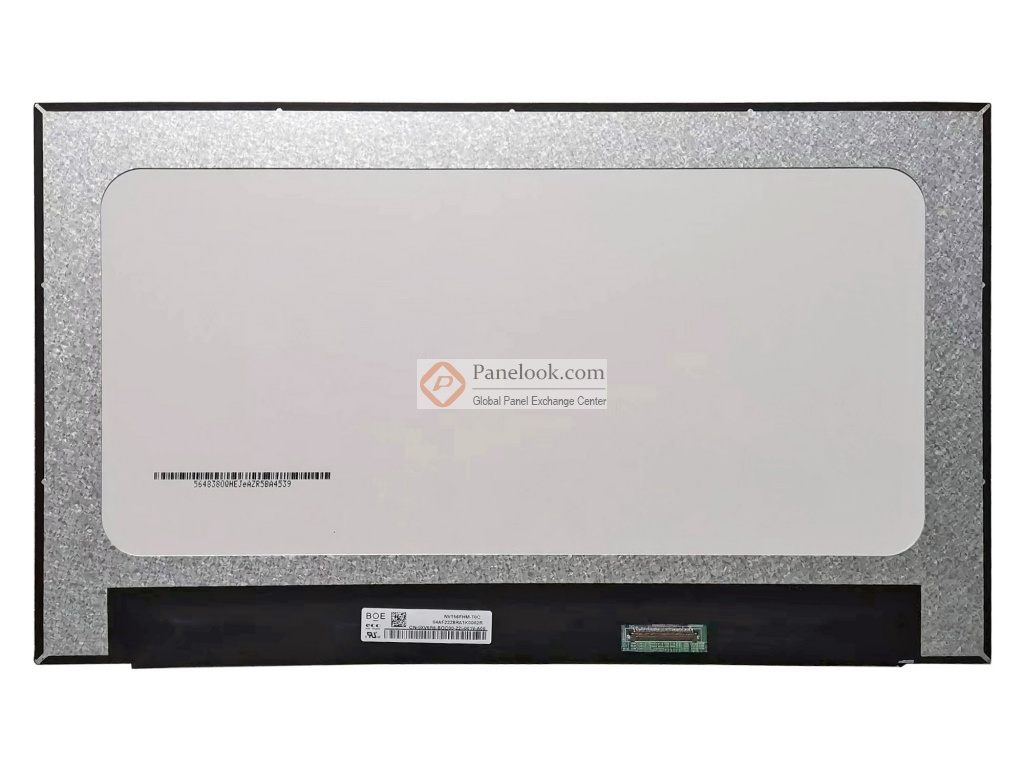

NV156FHM-T0C (产品代码: BOE0923)是京东方科技集团股份有限公司 (京东方，BOE) 推出的一款采用a-Si TFT-LCD技术的15.6英寸液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，On-Cell Touch。根据京东方 (BOE)于2020年11月3日发布的版本号为Rev.A的产品规格书，NV156FHM-T0C显示分辨率为1920(RGB)×1080 (FHD)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为344.16×193.59 (宽×高) mm，外观尺寸为350.66×205.69 (宽×高)×5.4(厚) mm，表面处理为雾面，Hard coating (3H)，产品净重380g (Max.)外观样式为薄屏 (PCBA弯折, 厚度≤3.0mm)。背光方面此产品采用了10S4P WLED发光的侧入式光源(底部)，光源的使用寿命为15K小时，含LED驱动。NV156FHM-T0C采用了eDP (2 Lanes)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用NV156FHM-T0C液晶模组，屏库®建议您向京东方 (BOE)或其代理商了解关于NV156FHM-T0C的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2021年Q1量产，当前生产状态为量产中。目前NV156FHM-T0C在屏库上有6条现货信息、13家供应商信息，交易氛围十分活跃。屏库于2021年07月22日对此型号首次建立参数，并于2023年07月30日对参数进行了最后更新。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C，耐振动性为1.5G (14.7 m/s²)。基于它带触摸屏，白光LED背光，含LED驱动器，端子倒装，表面雾面， DELL DPN:0XV6R6, eDP1.2, DBC/BIST等特征，此型号推荐使用于笔记本。
