像素布局
RGB垂直条状
显示区域 344.16(H)×193.59(V) mm外观尺寸 350.66(H)×214.74(V)×3.2(D) mm
面板重量 360g (Max.)表面处理 雾面，Hard coating (3H)
面板亮度 300 cd/m² (Typ.)对比度 800:1 (Typ.) (TM)
可视角度 85/85/85/85 (Typ.)(CR≥10)  工作模式 ADS，常黑显示，透射式
视角方向 全视角反应时间 20 (Typ.)(Tr+Td) ms
显示颜色 16.2M, 45% NTSC触摸屏 On-Cell Touch, USB
-
外观样式
薄屏 (PCBA平直, 厚度≤3.2mm)
光源类型 9S6P WLED, 15K小时, 含LED驱动
工作频率 60Hz (AMD FreeSync)-
面板应用
- 信号接口
-

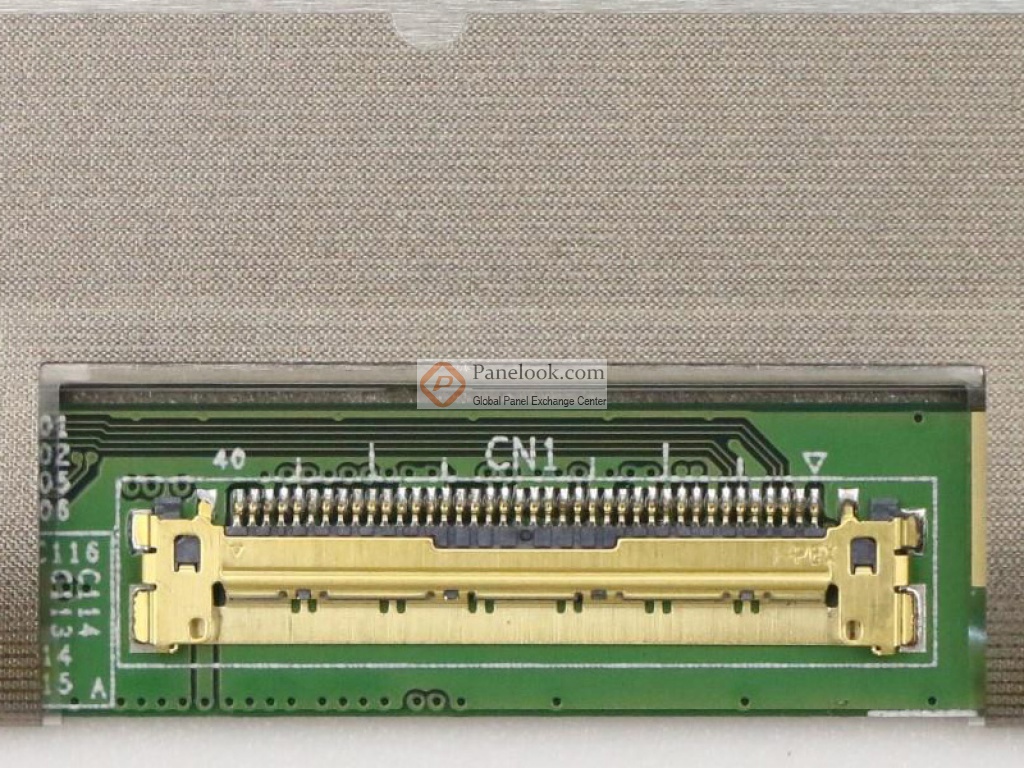

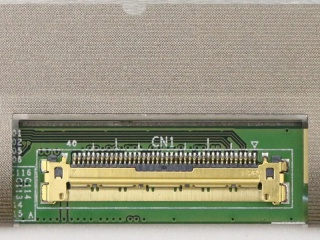

eDP (2 Lanes) , eDP1.2 , HBR1 (2.7G/lane) , 40 pins , 端子
- 工作环境
- 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C
共1条现货>>
京东方液晶模组NV156FHM-T08 VIP卖家现货
NV156FHM-T08 长期供应 贸易
 深圳市
京东方液晶模组NV156FHM-T08规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
NV156FHM-T08规格书 |
V8.0_Rev.0 |
English |
2.8 M |
69 |
2020-2-29 |
最新 |
|
京东方液晶模组NV156FHM-T08验货标准(IIS)
京东方液晶模组NV156FHM-T08综述

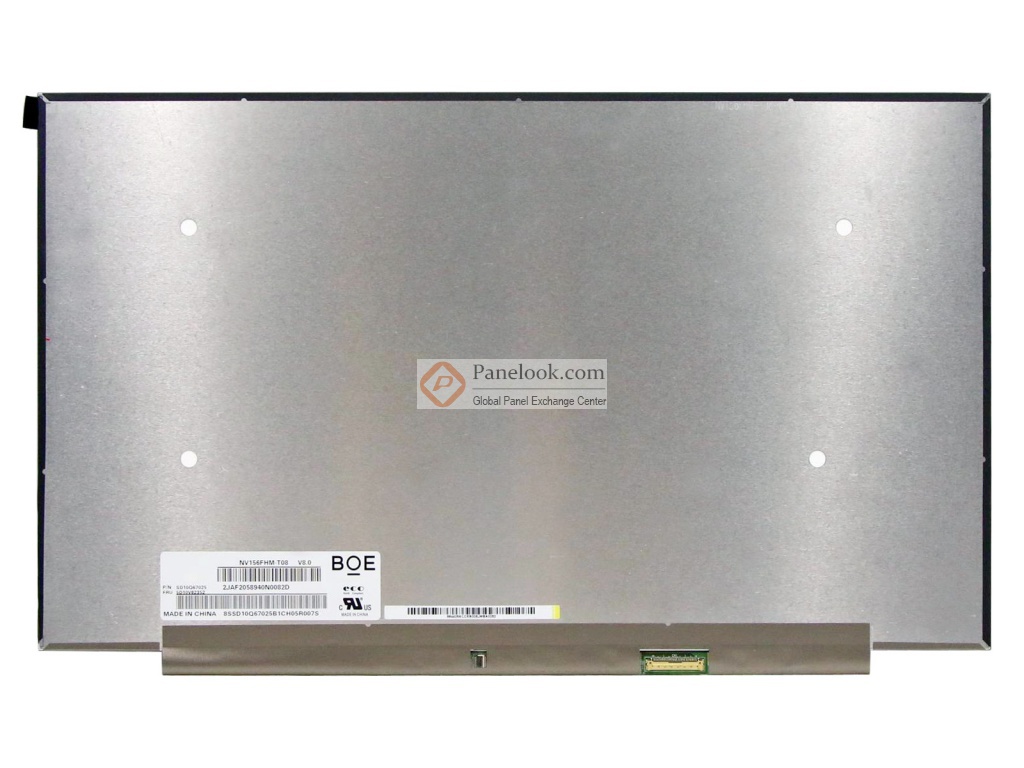

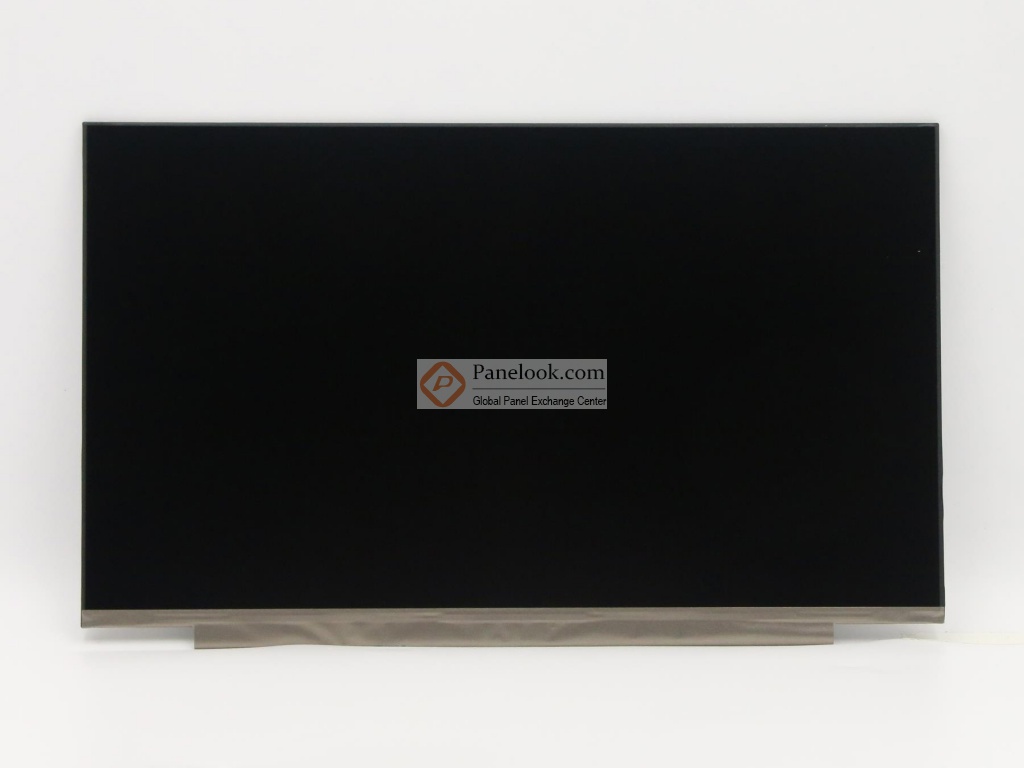

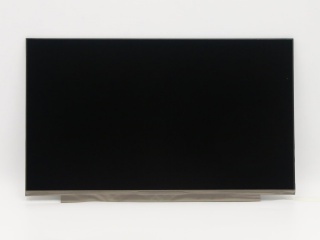

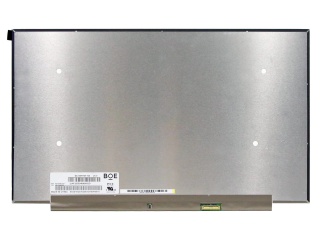

NV156FHM-T08 (产品代码: BOE08D8)是京东方 (BOE)推出的一款15.6吋a-Si TFT-LCD液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，On-Cell Touch。此产品工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C，耐振动性为1.5G (14.7 m/s²)。它的典型特征屏库总结为: 带触摸屏，白光LED背光，含LED驱动器，端子倒装，表面雾面，AMD FreeSync， eDP1.2。基于它的特征屏库推荐此型号应用于笔记本等产品。根据屏库掌握的情报此产品于2020年Q2量产，当前生产状态为量产中。目前此型号在屏库上有1条现货信息、4家供应商信息，交易氛围清淡。屏库于2020年10月16日对此型号首次建立参数，并于2023年07月30日对参数进行了最后更新。根据京东方 (BOE)于2020年2月29日发布的版本号为V8.0_Rev.0的产品规格书，NV156FHM-T08显示分辨率为1920(RGB)×1080 (FHD)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为344.16(宽)×193.59(高) mm，外观尺寸为350.66(宽)×214.74(高)×3.2(厚) mm，表面处理为雾面，Hard coating (3H)，产品净重360g (Max.)外观样式为薄屏 (PCBA平直, 厚度≤3.2mm)。背光方面此产品采用了9S6P WLED发光的侧入式光源(底部)，光源的使用寿命为15K小时，含LED驱动。NV156FHM-T08采用了eDP (2 Lanes)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于NV156FHM-T08的最新的生产状态信息和技术信息，屏库®建议您咨询京东方 (BOE)。
|
