RGB垂直条状
- 显示区域
- 344.16(H)×193.59(V) mm
- 外观尺寸
- 350.66(H)×216.245(V)×3.2(D) mm
- 面板重量
- 380g (Max.)
- 表面处理
- 雾面，Hard coating (3H)
- 面板亮度
- 250 cd/m² (Typ.)
- 对比度
- 800:1 (Typ.) (TM)
- 可视角度
- 85/85/85/85 (Typ.)(CR≥10)
- 工作模式
- ADS，常黑显示，透射式
- 视角方向
- 全视角
- 反应时间
- 20 (Typ.)(Tr+Td) ms
- 显示颜色
- 16.7M, 45% NTSC
- 面板应用
-
- 工作频率
- 144Hz
- 触摸屏
- 无触摸
- 外观样式
-
薄屏 (PCBA平直, 厚度≤3.2mm)
- 光源类型
- 11S4P WLED, 15K小时, 含LED驱动, DC调光
- 信号接口
-

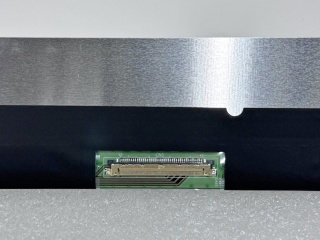

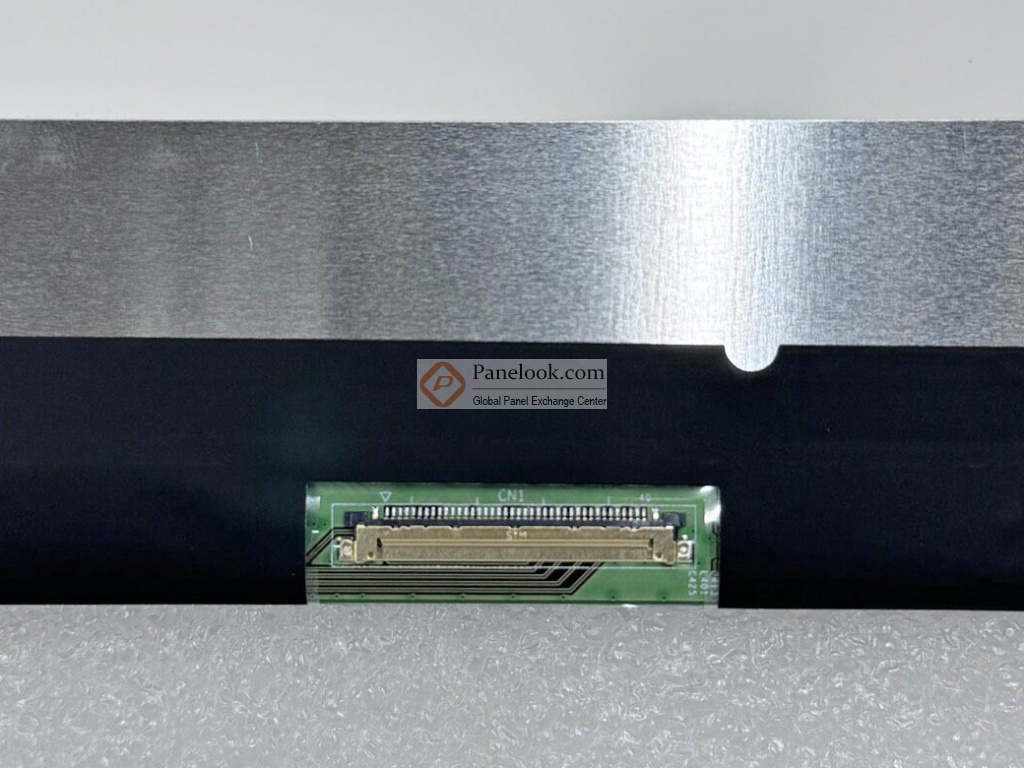

eDP (4 Lanes) , eDP1.3 , HBR2 (5.4G/lane) , 40 pins , 端子
- 驱屏电压
- 3.3V (Typ.)
- 工作环境
- 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C
共6条现货>>
京东方液晶模组NV156FHM-NX5 VIP卖家现货
NV156FHM-NX5 长期供应 生产制造
 深圳市
NV156FHM-NX5 长期供应 贸易
深圳市
NV156FHM-NX5 长期供应 贸易
深圳市
NV156FHM-NX5 长期供应 贸易
深圳市
NV156FHM-NX5 长期供应 贸易
深圳市
京东方液晶模组NV156FHM-NX5规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
NV156FHM-NX5规格书 |
V8.0_Rev.0 |
English |
2.6 M |
65 |
2020-8-10 |
最新 |
|
京东方液晶模组NV156FHM-NX5验货标准(IIS)
京东方液晶模组NV156FHM-NX5概况

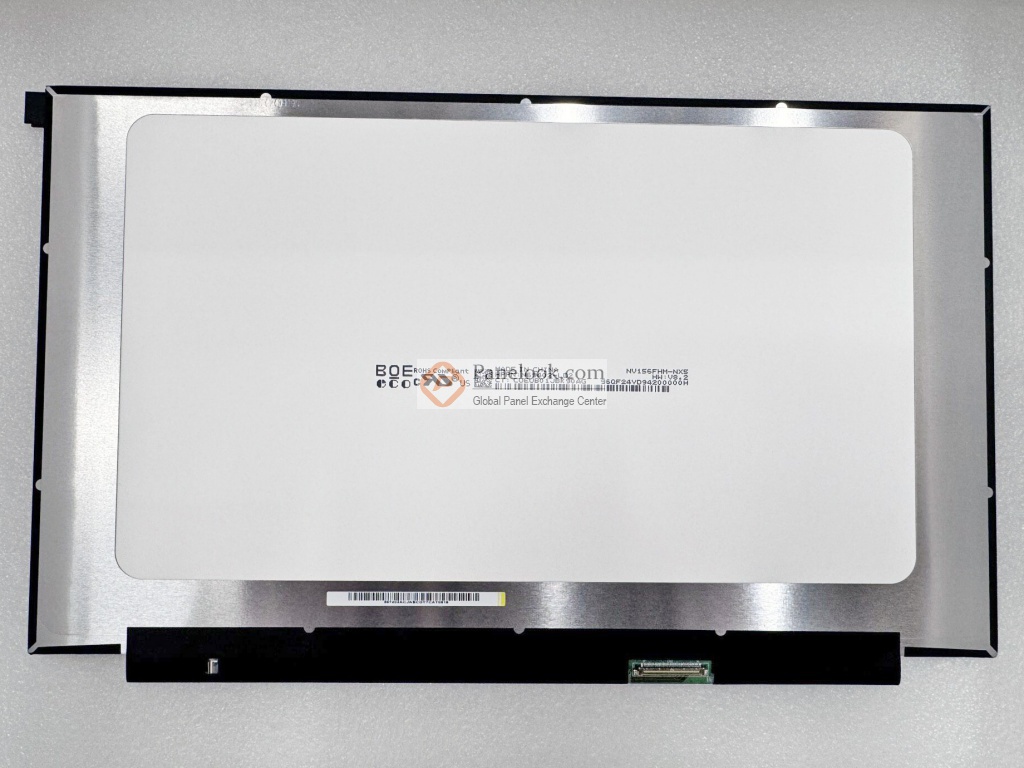

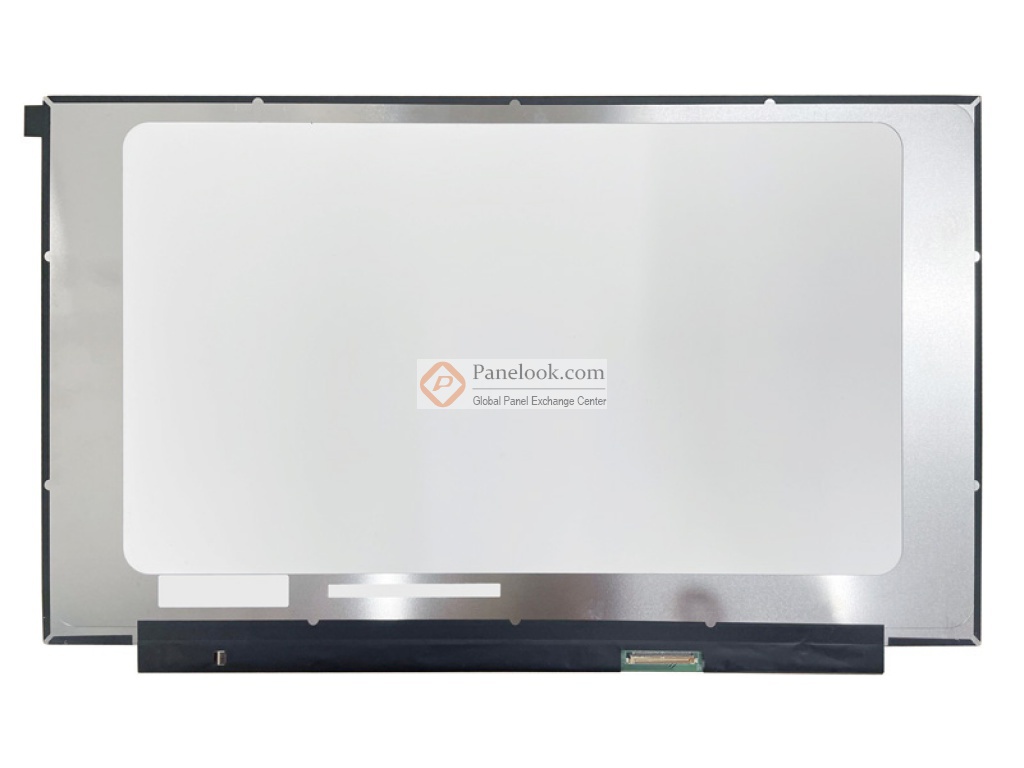

NV156FHM-NX5 (产品代码: BOE08EA,BOE094D)是京东方科技集团股份有限公司 (京东方，BOE) 推出的一款采用a-Si TFT-LCD技术的15.6英寸液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。根据京东方 (BOE)于2020年8月10日发布的版本号为V8.0_Rev.0的产品规格书，NV156FHM-NX5显示分辨率为1920(RGB)×1080 (FHD)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为344.16×193.59 (宽×高) mm，外观尺寸为350.66×216.245 (宽×高)×3.2(厚) mm，表面处理为雾面，Hard coating (3H)，产品净重380g (Max.)外观样式为薄屏 (PCBA平直, 厚度≤3.2mm)。背光方面此产品采用了11S4P WLED发光的侧入式光源(底部)，光源的使用寿命为15K小时，含LED驱动。NV156FHM-NX5采用了eDP (4 Lanes)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为144Hz。如果开发新产品想采用NV156FHM-NX5液晶模组，屏库®建议您向京东方 (BOE)或其代理商了解关于NV156FHM-NX5的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2020年Q4量产，当前生产状态为量产中。目前NV156FHM-NX5在屏库上有6条现货信息、5家供应商信息，交易氛围十分活跃。屏库于2021年07月13日对此型号首次建立参数，并于2025年12月20日对参数进行了最后更新。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C，耐振动性为1.5G (14.7 m/s²)。基于它144Hz，白光LED背光，含LED驱动器，端子倒装，表面雾面， eDP1.3, LED DC Dimming等特征，此型号推荐使用于笔记本，游戏。
|
