京东方液晶模组NV156FHM-NX3概况-全球液晶屏交易中心-屏库

人气指数：29259 2025-12-20 04:33

京东方液晶模组NV156FHM-NX3主要参数

现货数量
8650片
长期卖家
4个
求购数量
暂无
生产状态
量产中

客户发样
2020,Q1
开始量产
2020,Q2
最后下单
--
最后出货
--

生产信息仅供参考，请与原厂或代理商确认。

品牌	京东方 (BOE)	型号名称	NV156FHM-NX3
屏幕尺寸	15.6英寸	面板类型	a-Si TFT-LCD, 液晶模组
分辨率	1920(RGB)×1080, FHD, 16:9	像素布局	RGB垂直条状
显示区域	344.16×193.59 mm (H×V)	外观尺寸	350.66×216.245×3.2 mm (H×V×D)
屏幕重量	380g (Max.)	表面处理	雾面，Hard coating (3H)
屏幕亮度	250 cd/m² (Typ.)	对比度	800 : 1 (Typ.) [透射]
最佳视向	全视角	光学模式	ADS，常黑显示，透射式
可视角度	85/85/85/85 (Typ.)(CR≥10)	响应速度	20 (Typ.)(Tr+Td) ms
颜色数量	16.7M, 45% NTSC	适用于
外观样式	薄屏 (PCBA平直, 厚度≤3.2mm)	背光类型	11S4P WLED, 15K小时, 含LED驱动, DC调光
刷新频率	144Hz (AMD FreeSync)	触摸功能	无触摸
信号系统	eDP (4 Lanes) , eDP1.3 , HBR2 (5.4G/lane) , 端子 , 40 pins
供应电压	3.3V (Typ.)
最大额定	存储温度 -20 ~ 60 °C 工作温度 0 ~ 50 °C

共5条现货>>

京东方液晶模组NV156FHM-NX3 VIP卖家现货

全星电子有限公司 ALL STAR LCD LIMITED

第9年

深圳云客光电科技有限公司

第5年

深圳鑫誉电子科技有限公司

第10年

深圳市翌蓝科技有限公司

第2年

深圳市冠捷高科技有限公司

第4年

共4个供应商>>

京东方液晶模组NV156FHM-NX3 VIP供应商

深圳市博利亚光电有限公司

第9年

NV156FHM-NX3 长期供应贸易

深圳市

深圳市爱富佳科技有限公司

第4年

NV156FHM-NX3 长期供应贸易

深圳市

深圳市翌蓝科技有限公司

第2年

NV156FHM-NX3 长期供应贸易

深圳市

深圳市蓝夏彩塑业有限公司

第1年

NV156FHM-NX3 长期供应贸易

深圳市

京东方液晶模组NV156FHM-NX3规格书

	规格书	版本号	规格书语言	文件大小	页数	原厂发布日期	最新
	NV156FHM-NX3规格书	V8.0_Rev.0	English	2.6 M	63	2020-6-12	最新	付费下载
	NV156FHM-NX3规格书	V8.0_Rev.P0	English	2.6 M	63	2020-1-8		付费下载

京东方液晶模组NV156FHM-NX3验货标准(IIS)

IIS对应检验产品	原厂等级 (坏点数量)	MURA判定	通用等级	版本号	原厂发布日期
15.6 HD FHD	VIP会员可看	VIP会员可看	A Grade	Rev.O	2019-9-29	IIS下载
15.6 HD FHD	VIP会员可看	VIP会员可看	B Grade	Rev.O	2016-8-23	IIS下载
15.6 HD FHD	VIP会员可看	VIP会员可看	A Grade	Rev.O	2016-8-23	IIS下载
15.6 HD FHD	VIP会员可看	VIP会员可看	A- Grade	Rev.A	2014-9-15	IIS下载
15.6 HD FHD	VIP会员可看	VIP会员可看	B Grade	Rev.O	2014-5-13	IIS下载
15.6 HD FHD	VIP会员可看	VIP会员可看	A+ Grade	Rev.O	2014-5-13	IIS下载
15.6 HD FHD	VIP会员可看	VIP会员可看	A Grade	Rev.O	2014-5-13	IIS下载

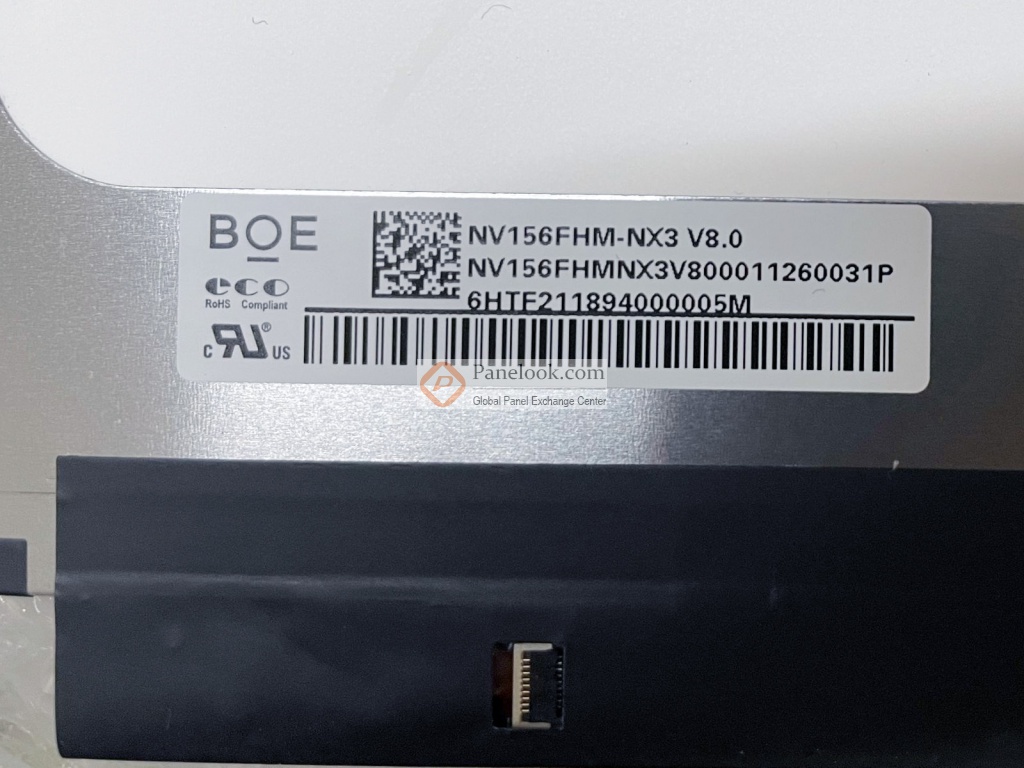

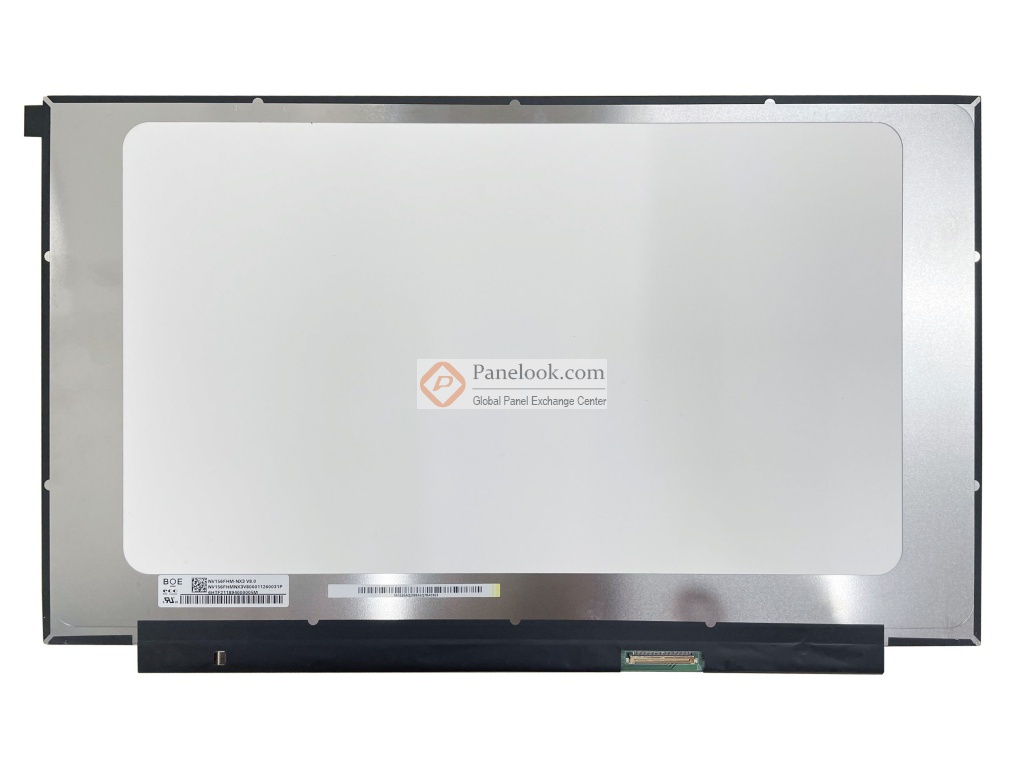

京东方液晶模组NV156FHM-NX3图片

京东方液晶模组NV156FHM-NX3综述

NV156FHM-NX3 (产品代码: BOE090F)是京东方 (BOE)推出的一款15.6吋a-Si TFT-LCD液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。此产品工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C，耐振动性为1.5G (14.7 m/s²)。它的典型特征屏库总结为: 144Hz，白光LED背光，含LED驱动器，端子倒装，表面雾面，AMD FreeSync， eDP1.3, LED DC Dimming, PSR, Free-sync, SDRRS, DD Gsync。基于它的特征屏库推荐此型号应用于笔记本，游戏等产品。根据屏库掌握的情报此产品于2020年Q2量产，当前生产状态为量产中。目前此型号在屏库上有5条现货信息、4家供应商信息，交易氛围活跃。屏库于2021年07月13日对此型号首次建立参数，并于2025年12月20日对参数进行了最后更新。根据京东方 (BOE)于2020年6月12日发布的版本号为Rev.0的产品规格书，NV156FHM-NX3显示分辨率为1920(RGB)×1080 (FHD)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为344.16(宽)×193.59(高) mm，外观尺寸为350.66(宽)×216.245(高)×3.2(厚) mm，表面处理为雾面，Hard coating (3H)，产品净重380g (Max.)外观样式为薄屏 (PCBA平直, 厚度≤3.2mm)。背光方面此产品采用了11S4P WLED发光的侧入式光源(底部)，光源的使用寿命为15K小时，含LED驱动。NV156FHM-NX3采用了eDP (4 Lanes)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为144Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于NV156FHM-NX3的最新的生产状态信息和技术信息，屏库®建议您咨询京东方 (BOE)。

比较全部

京东方 NV156FHM-NX系列型号

(共6个)

品牌	尺寸	组成	分辨率	亮度	对比度	背光	信号接口		现货(片)
NV156FHM-NX1	京东方	15.6"	液晶模组	1920×1080	250	800:1	WLED	eDP	16个	4633
NV156FHM-NX1 V8.1	京东方	15.6"	液晶模组	1920×1080	250	800:1	WLED	eDP	2个	1951
NV156FHM-NX2	京东方	15.6"	液晶模组	1920×1080	250	800:1	WLED	eDP	4个	1700
NV156FHM-NX3	京东方	15.6"	液晶模组	1920×1080	250	800:1	WLED	eDP	4个	8650
NV156FHM-NX4	京东方	15.6"	液晶模组	1920×1080	250	800:1	WLED	eDP	6个	4000
NV156FHM-NX5	京东方	15.6"	液晶模组	1920×1080	250	800:1	WLED	eDP	5个	3350
