NEC液晶模组NL10276BC20-04概况-全球液晶屏交易中心-屏库

人气指数：20540 2024-11-27 08:10

NEC液晶模组NL10276BC20-04主要参数

现货数量
412片
长期卖家
6个
求购数量
暂无
生产状态
已停产

客户发样
2001,Q3
开始量产
2001,Q4
最后下单
2013,Q3
最后出货
2014,Q1

生产信息仅供参考，请与原厂或代理商确认。

品牌	NEC (NEC)	型号名称	NL10276BC20-04
屏幕尺寸	10.4英寸	面板类型	a-Si TFT-LCD, 液晶模组
分辨率	1024(RGB)×768, XGA, 4:3	像素布局	RGB垂直条状
显示区域	210.432×157.824 mm (H×V)	外观尺寸	243×185.1×11.5 mm (H×V×D)
屏幕重量	530/550g (Typ./Max.)	表面处理	Clear，Hard coating (3H)
屏幕亮度	300 cd/m² (Typ.)	对比度	300 : 1 (Typ.) [透射]
最佳视向	6 o'clock	光学模式	TN，常白显示，透射式
可视角度	60/60/45/60 (Typ.)(CR≥10)	响应速度	15/40 (Typ.)(Tr/Td) ms
颜色数量	262K, 40% NTSC	适用于
消耗功率	6.2W (Typ.)	背光类型	2 pcs CCFL, 无驱动
刷新频率	60Hz	触摸功能	无触摸
信号系统	LVDS (1 ch, 6-bit) , 端子 , 20 pins
供应电压	3.3V (Typ.)
最大额定	存储温度 -20 ~ 70 °C 工作温度 0 ~ 60 °C

共3条现货>>

NEC液晶模组NL10276BC20-04 VIP卖家现货

TSS Service Center Co., Limited

第14年

德志科技有限公司

第9年

深圳市瑞达工控科技有限公司

第13年

共6个供应商>>

NEC液晶模组NL10276BC20-04 VIP供应商

WINNI (HK) ELECTRONIC CO., LIMITED

第9年

NL10276BC20-04 长期供应贸易

中国香港

深圳市亿骏电子有限公司

第7年

NL10276BC20-04 长期供应贸易

深圳市

深圳市科泰电子显示技术有限公司

第7年

NL10276BC20-04 长期供应贸易

深圳市

孚联科技（上海）有限公司

第6年

NL10276BC20-04 长期供应贸易

上海市

NEC液晶模组NL10276BC20-04规格书

规格书	版本号	规格书语言	文件大小	页数	原厂发布日期	最新
NL10276BC20-04规格书	11th edition	English	781.7 K	27	2009-6-1	最新	付费下载
NL10276BC20-04规格书	9th edition	English	771 K	26	2007-4-1		付费下载
NL10276BC20-04规格书	7th edition	English	746.2 K	25	2005-4-4		付费下载
NL10276BC20-04规格书	6th edition	English	723.7 K	25	2003-9-1		付费下载
NL10276BC20-04规格书	4th edition	English	703.2 K	25	2002-6-1		付费下载
NL10276BC20-04规格书	5th edition	English	704.6 K	25	2002-12-1		付费下载
NL10276BC20-04规格书	Preliminary 2nd	English	658.6 K	23	2001-7-6		会员下载

NEC液晶模组NL10276BC20-04变更通知

文件类型	文件编号	原厂发布日期
NL10276BC20-04产品停产通知单（EOL）	NLT-SA-0164	2013-11-19	下载文件
NL10276BC20-04产品停产通知单（EOL）	NLT-SA-0138	2012-4-27	下载文件
NL10276BC20-04产品停产通知单（EOL）		2014-10-1	下载文件
NL10276BC20-04产品停产通知单（EOL）		2015-4-15	下载文件

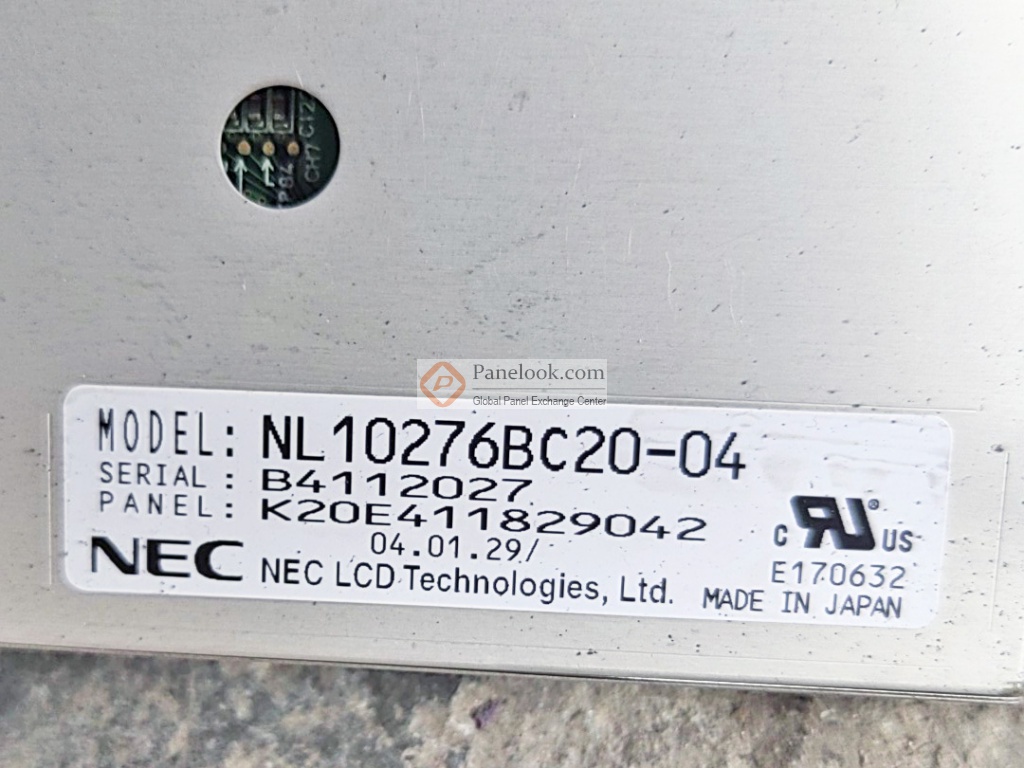

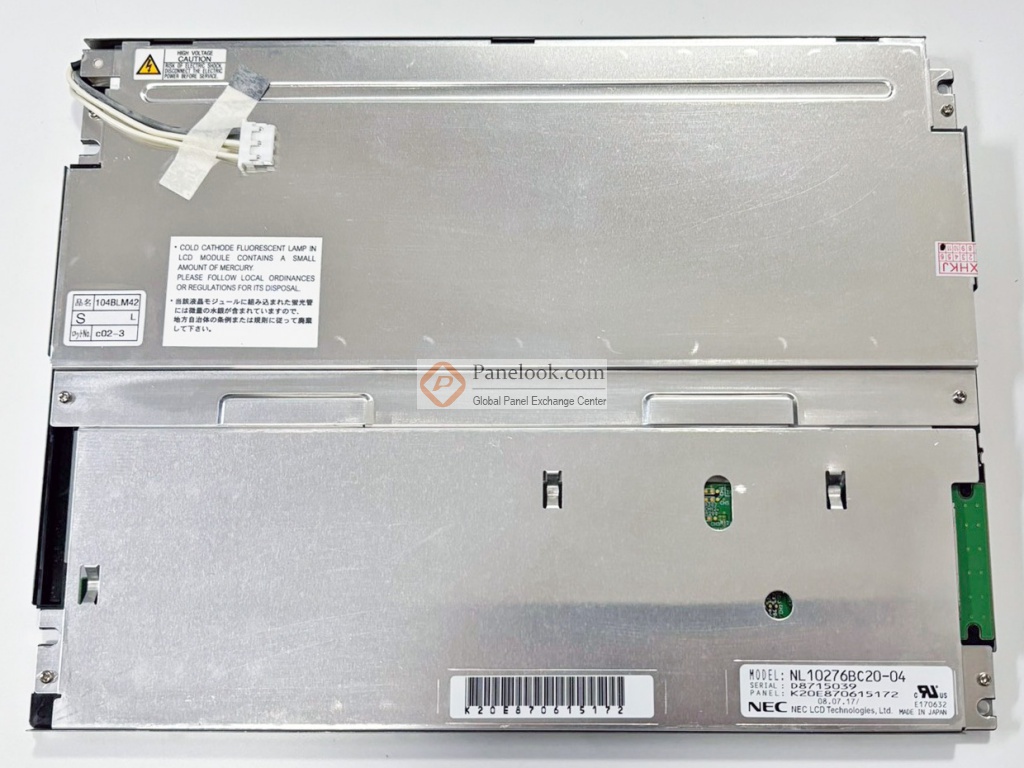

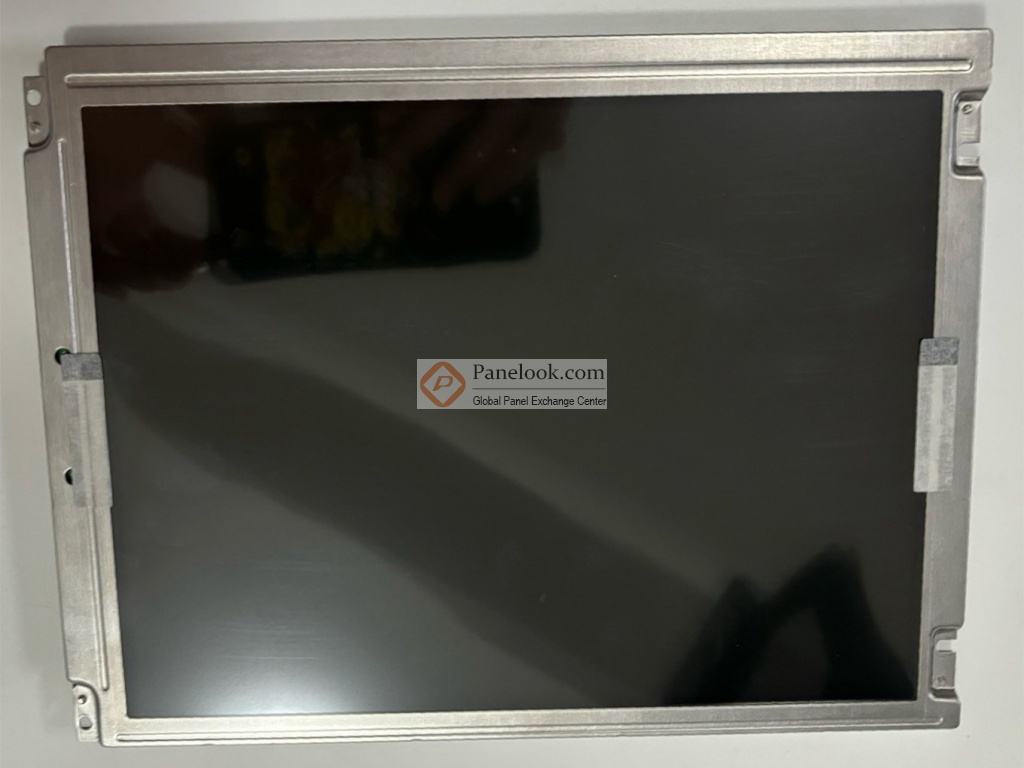

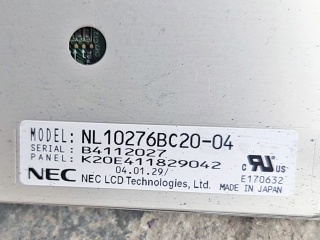

NEC液晶模组NL10276BC20-04图片

NEC液晶模组NL10276BC20-04综述

NL10276BC20-04是NEC液晶技术株式会社 (NEC，NEC) 推出的一款采用a-Si TFT-LCD技术的10.4英寸液晶模组产品，它装配有CCFL背光，无背光驱动，无触摸。根据NEC (NEC)于2009年6月1日发布的版本号为11th edition的产品规格书，NL10276BC20-04显示分辨率为1024(RGB)×768 (XGA)，宽高比为4:3 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为210.432×157.824 (宽×高) mm，可视尺寸为215.4×161.8 (宽×高) mm，外观尺寸为243×185.1 (宽×高)×11.5(厚) mm，表面处理为Clear，Hard coating (3H)，产品净重530/550g (Typ./Max.)。背光方面此产品采用了2 pcs CCFL发光的侧入式光源(顶部)，不含背光驱动。NL10276BC20-04采用了LVDS (1 ch, 6-bit)信号接口，总共20 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用NL10276BC20-04液晶模组，屏库®建议您向NEC (NEC)或其代理商了解关于NL10276BC20-04的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2001年Q4量产，于2014年Q1停产，当前生产状态为已停产。目前NL10276BC20-04在屏库上有3条现货信息、6家供应商信息，交易氛围活跃。屏库于2013年03月29日对此型号首次建立参数，并于2024年11月27日对参数进行了最后更新。它的工作温度为 0 ~ 60°C，存储温度为 -20 ~ 70°C，耐振动性为1.2G (11.76 m/s²)。基于它背光易换，180度翻转显示等特征，此型号推荐使用于工业。
