像素布局 RGB垂直条状
- 显示区域210.432(H)×157.824(V) mm
- 外观尺寸243(H)×185.1(V)×11.5(D) mm
- 面板重量530/550g (Typ./Max.)
- 表面处理Clear，Hard coating (2H)，抗反射处理
- 面板亮度300 cd/m² (Typ.)
- 对比度 300:1 (Typ.) (TM)
- 可视角度60/60/45/60 (Typ.)(CR≥10)
- 工作模式TN，常白显示，透射式
- 视角方向6 o'clock
- 反应时间15/40 (Typ.)(Tr/Td) ms
- 显示颜色262K, 40% NTSC
- 触摸屏无触摸
- 功率消耗
6.2W (Typ.)
- 光源类型2 pcs CCFL, 无驱动
- 工作频率60Hz
-
面板应用
- 信号接口
-
LVDS (1 ch, 6-bit) , 20 pins , 端子
- 工作环境
- 工作温度 0 ~ 60 °C, 存储温度 -20 ~ 70 °C
NL10276BC20-04C 长期供应 贸易
 深圳市
NEC液晶模组NL10276BC20-04C规格书
NEC液晶模组NL10276BC20-04C变更通知
NEC液晶模组NL10276BC20-04C概况

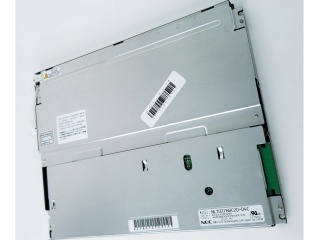

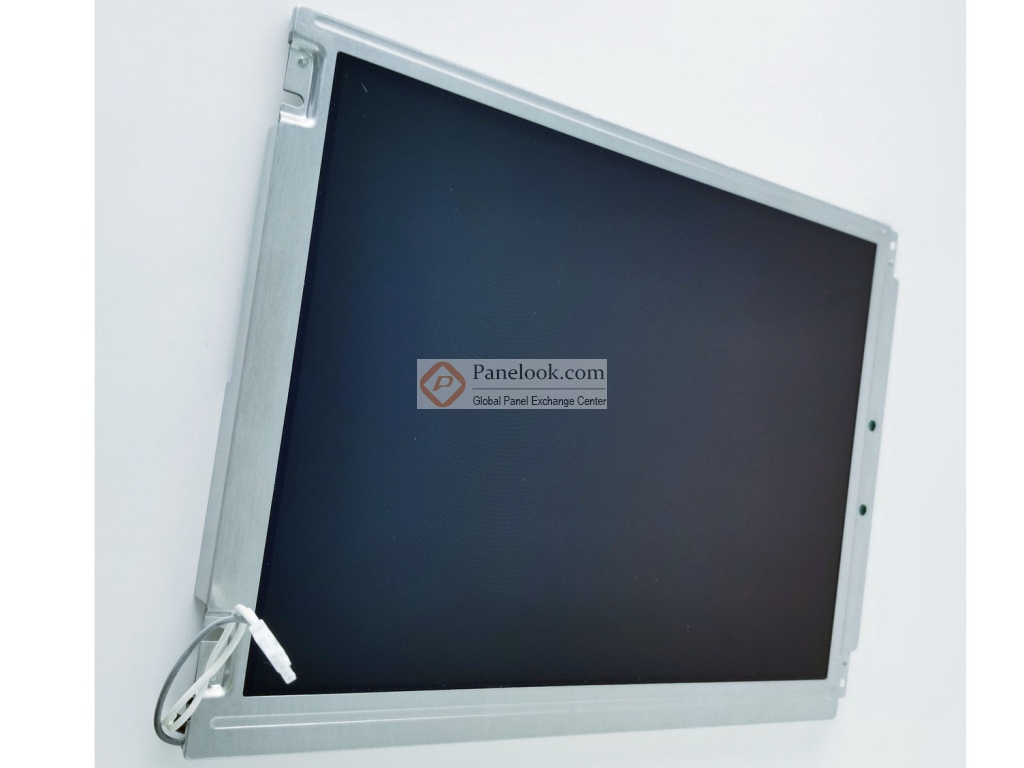

NL10276BC20-04C是NEC (NEC)推出的一款10.4吋a-Si TFT-LCD液晶模组产品，它装配有CCFL背光，无背光驱动，无触摸。此产品工作温度为 0 ~ 60°C，存储温度为 -20 ~ 70°C，耐振动性为1.2G (11.76 m/s²)。它的典型特征屏库总结为: 背光易换，180度翻转显示， ST-NLT。基于它的特征屏库推荐此型号应用于工业等产品。根据屏库掌握的情报此产品于2007年Q3量产，于2014年Q1停产，当前生产状态为已停产。目前此型号在屏库上有0条现货信息、1家供应商信息，交易氛围清淡。屏库于2013年03月29日对此型号首次建立参数，并于2024年11月27日对参数进行了最后更新。根据NEC (NEC)于2008年4月1日发布的版本号为2nd edition的产品规格书，NL10276BC20-04C显示分辨率为1024(RGB)×768 (XGA)，宽高比为4:3 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为210.432(宽)×157.824(高) mm，外观尺寸为243(宽)×185.1(高)×11.5(厚) mm，可视尺寸为215.4(宽)×161.8(高) mm，表面处理为Clear，Hard coating (2H)，抗反射处理，产品净重530/550g (Typ./Max.)。背光方面此产品采用了2 pcs CCFL发光的侧入式光源(顶部)，不含背光驱动。NL10276BC20-04C采用了LVDS (1 ch, 6-bit)信号接口，总共20 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于NL10276BC20-04C的最新的生产状态信息和技术信息，屏库®建议您咨询NEC (NEC)。
|
