像素排列 RGB垂直条状
解析度1920(RGB)×1080, FHD, 16:9
- 面板重量360g (Max.)
- 表面处理镜面 (Haze 0%)，Hard coating (3H)
- 显示亮度250 cd/m² (Typ.)
- 对比度 1000:1 (Typ.) (透射)
- 推荐视向全视角
- 响应时间25 (Typ.)(Tr+Td) ms
- 可视角度85/85/85/85 (Typ.)(CR≥10)
- 显示模式HADS，常黑显示，透射式
- 支持颜色16.7M, 45% NTSC
- 触摸技术无触摸
- 外观样式
薄屏 (PCBA平直, 厚度≤3.2mm)
- 光源类型9S5P WLED, 15K小时, 含LED驱动
- 刷新率144Hz
- 应用产品
- 接口类型
-

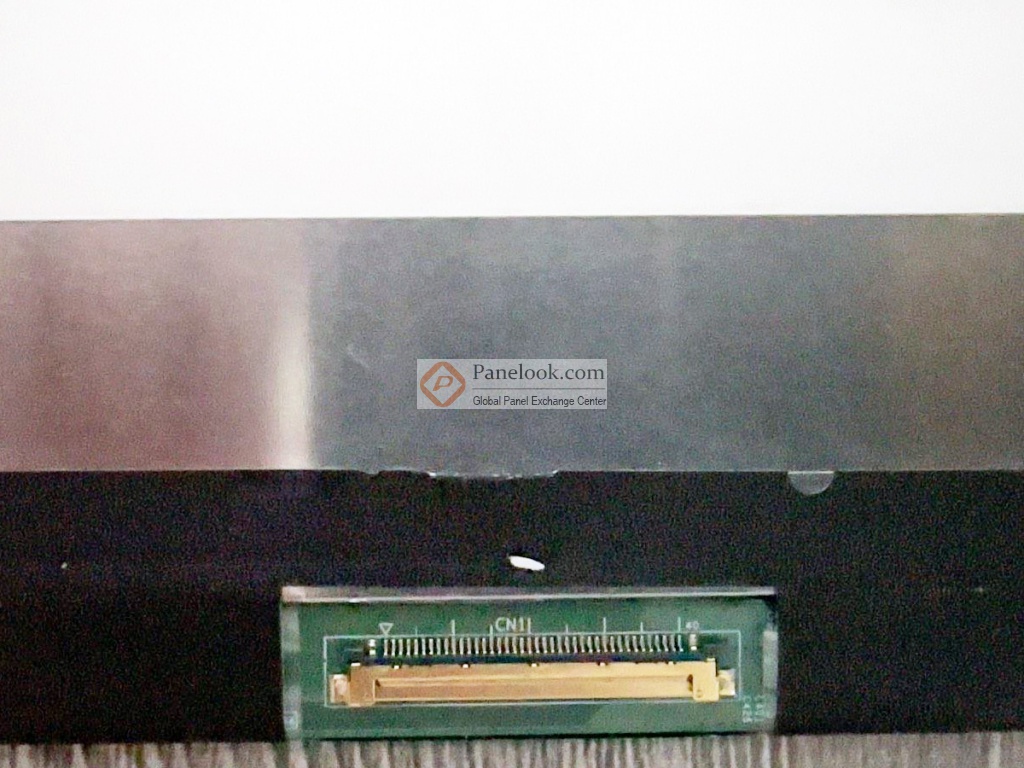

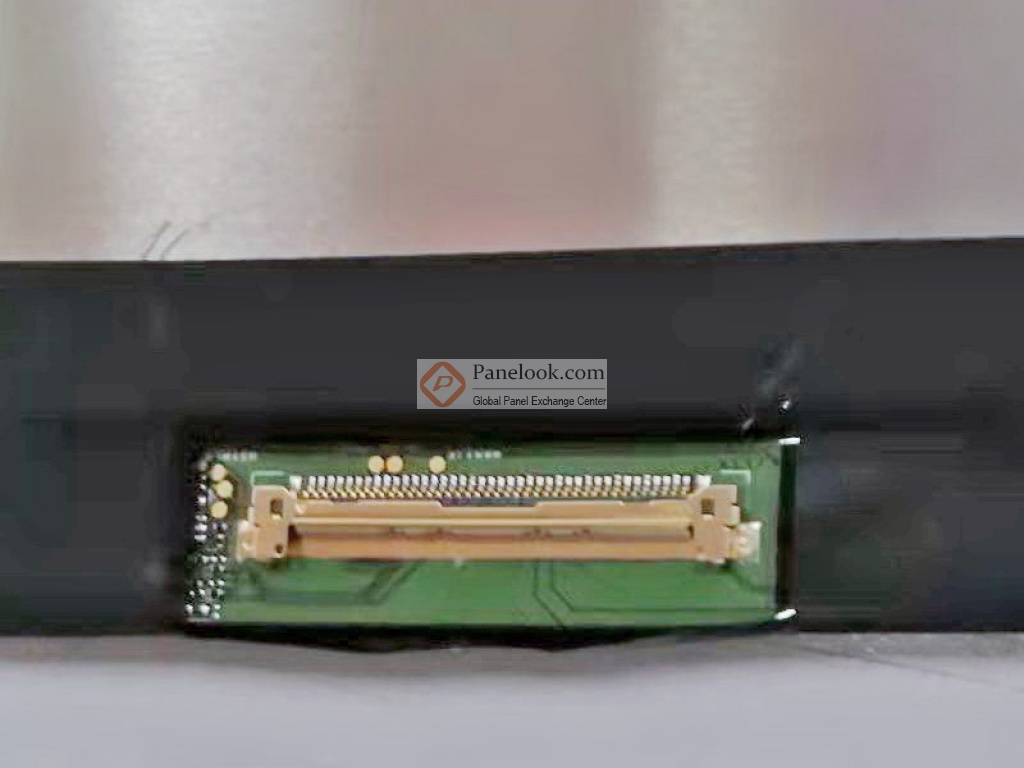

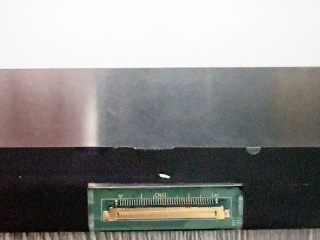

40 pins eDP (4 Lanes) , eDP1.4 , HBR1 (2.7G/lane) , 端子
- 应用环境
- 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C
共8条现货>>
京东方液晶模组NE156FHM-NX2 VIP卖家现货
NE156FHM-NX2 长期供应 贸易
 深圳市
NE156FHM-NX2 长期供应 贸易
深圳市
NE156FHM-NX2 长期供应 贸易
苏州市
NE156FHM-NX2 长期供应 贸易
深圳市
NE156FHM-NX2 长期供应 贸易
深圳市
NE156FHM-NX2 长期供应 贸易
深圳市
NE156FHM-NX2 长期供应 贸易
深圳市
NE156FHM-NX2 长期供应 贸易
深圳市
京东方液晶模组NE156FHM-NX2验货标准(IIS)
京东方液晶模组NE156FHM-NX2摘要

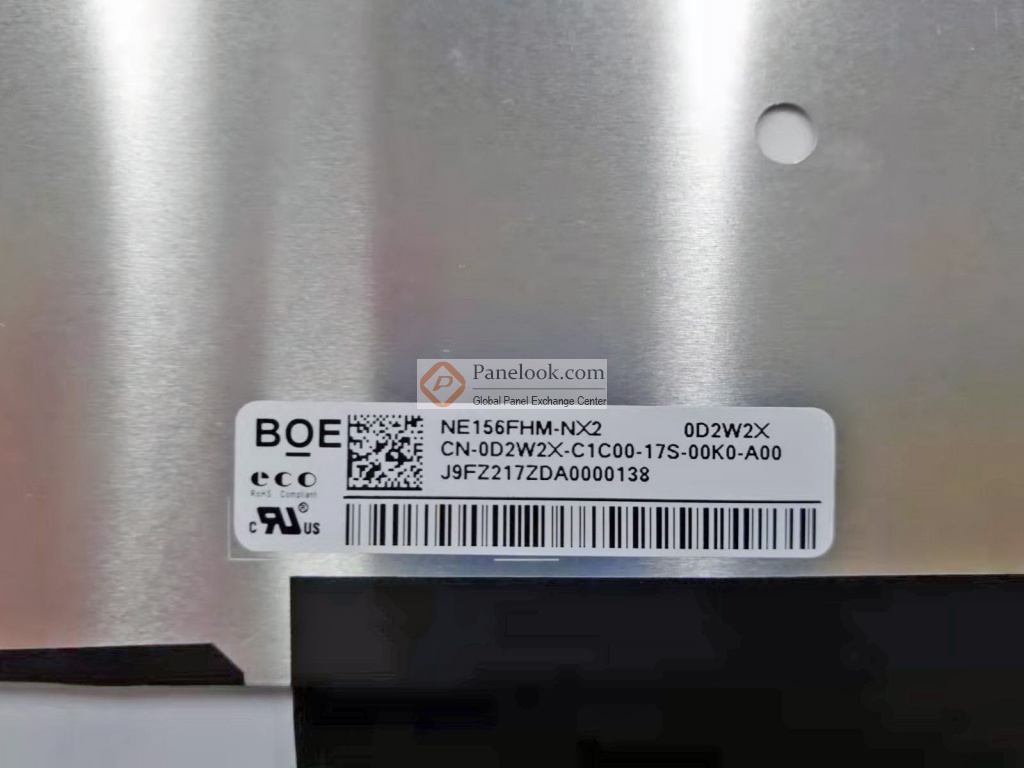

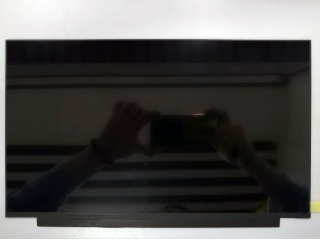

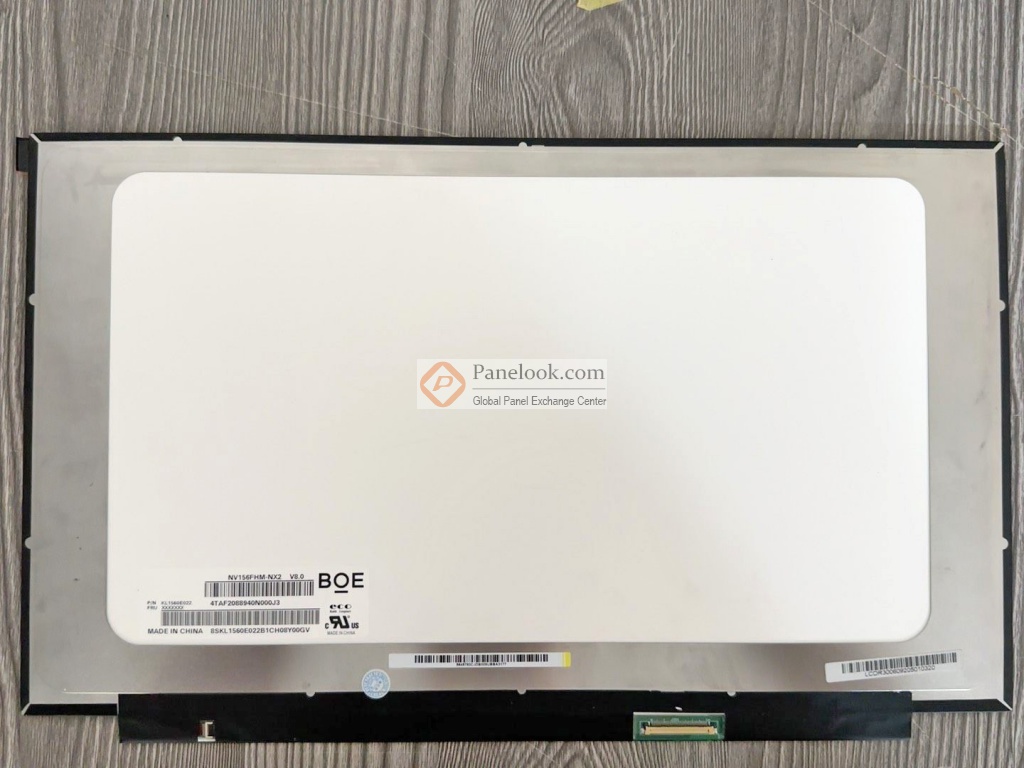

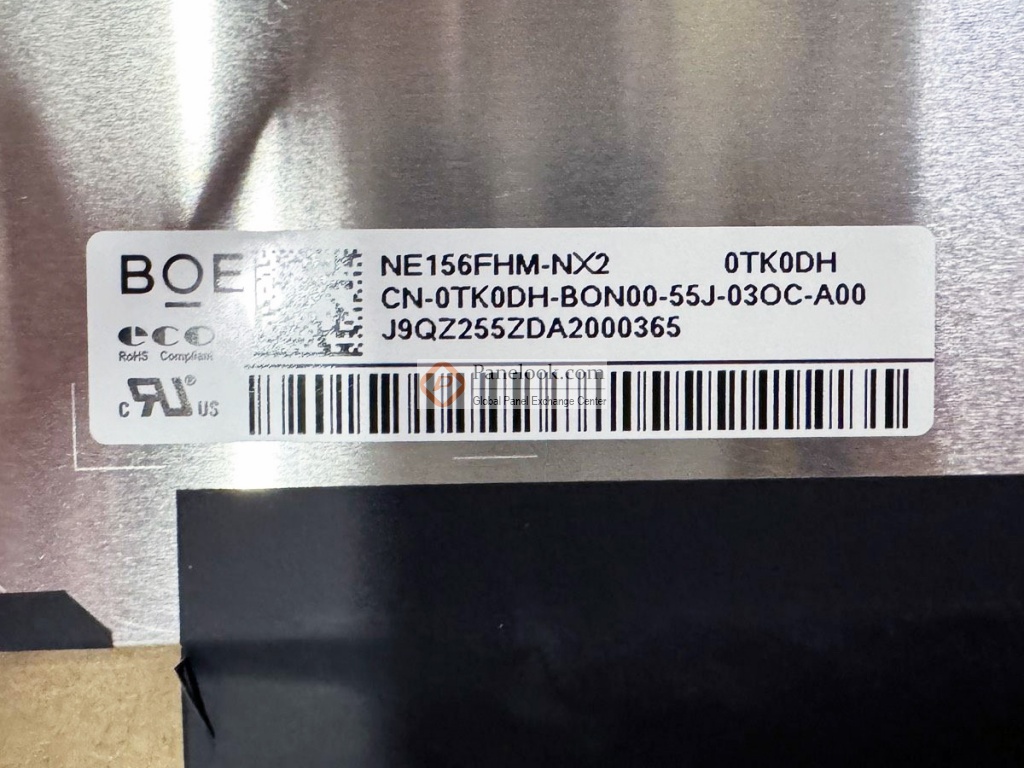

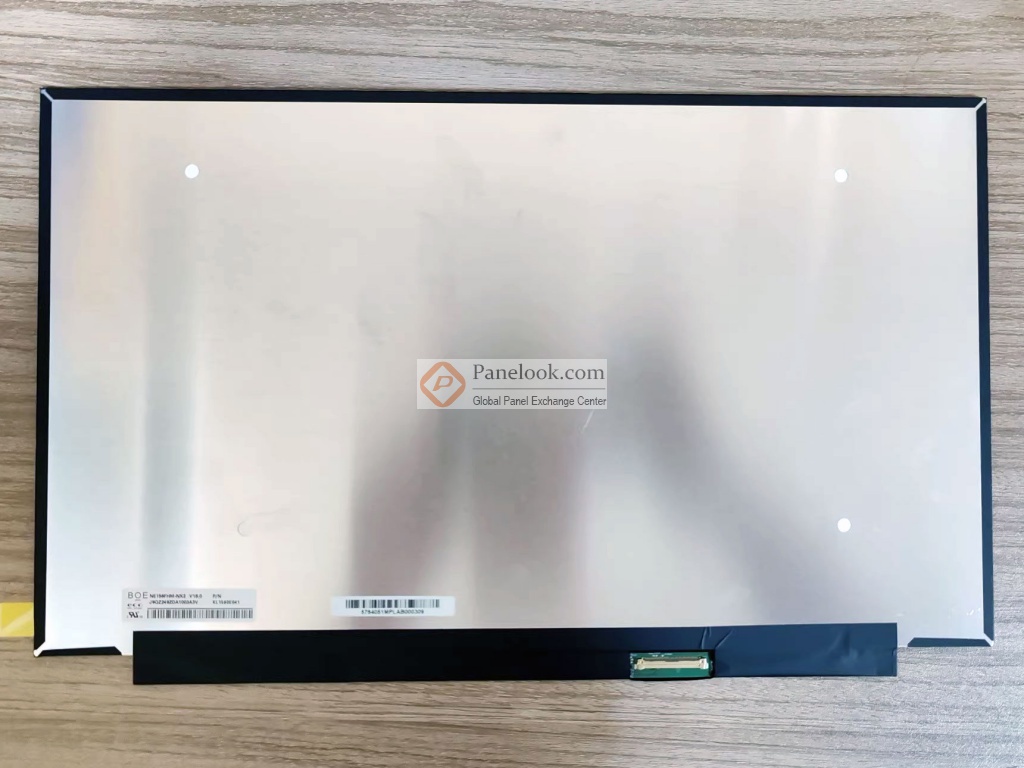

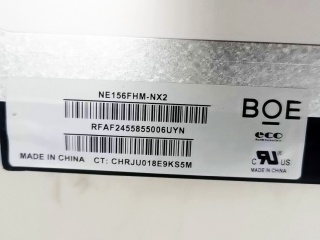

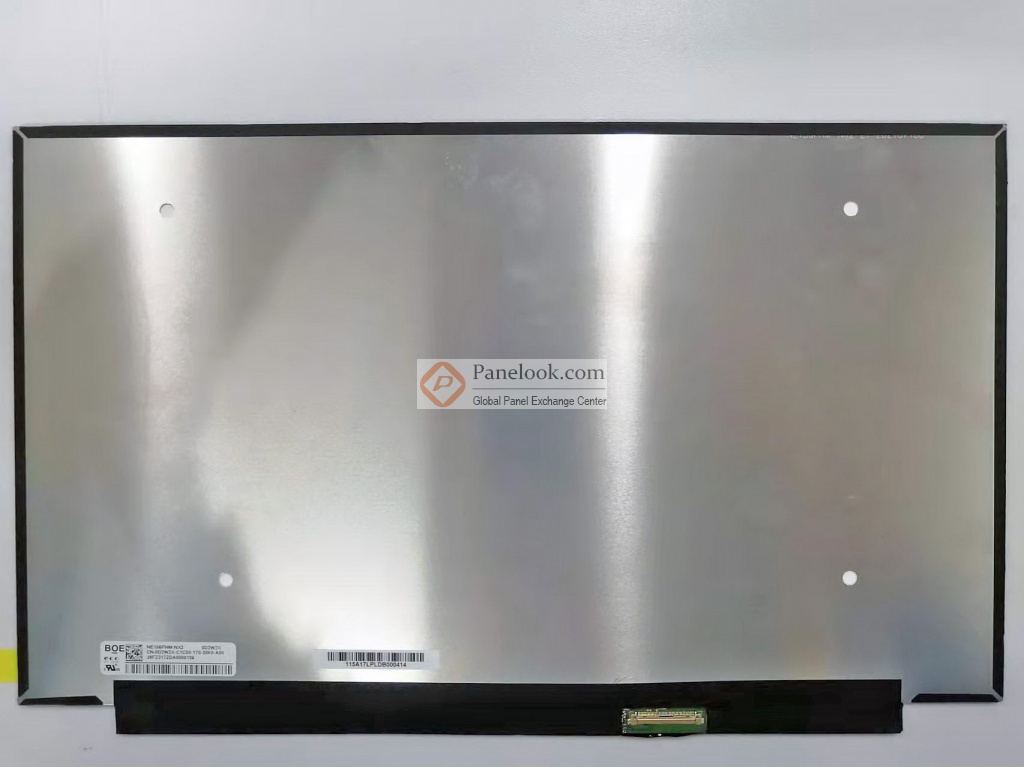

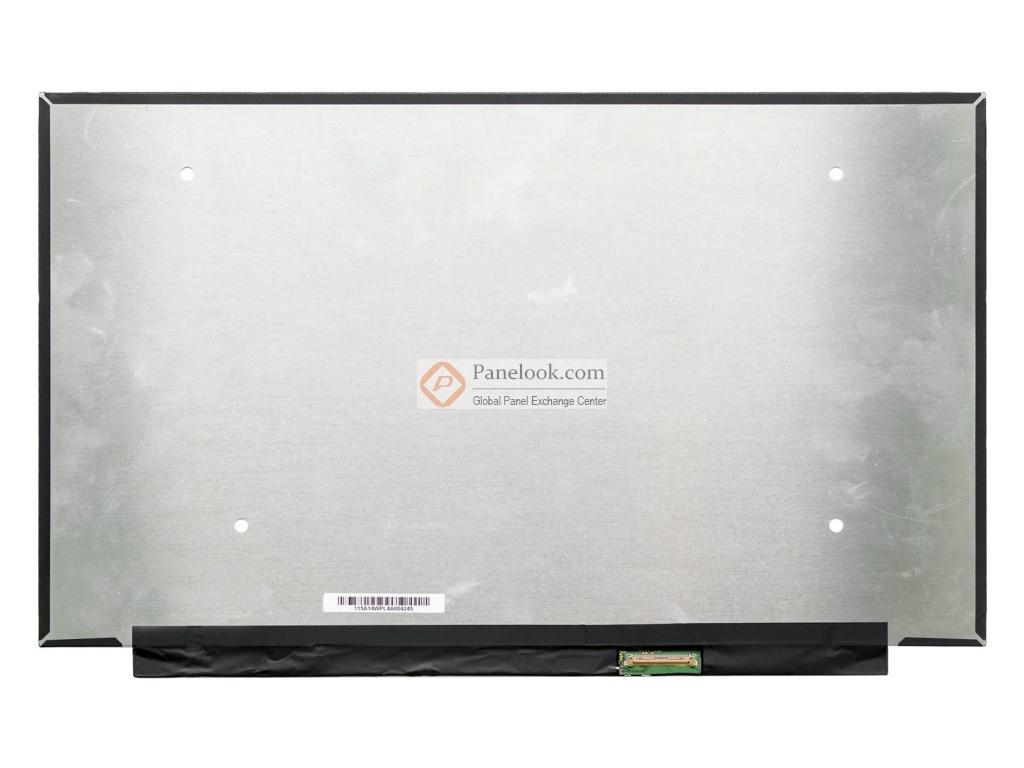

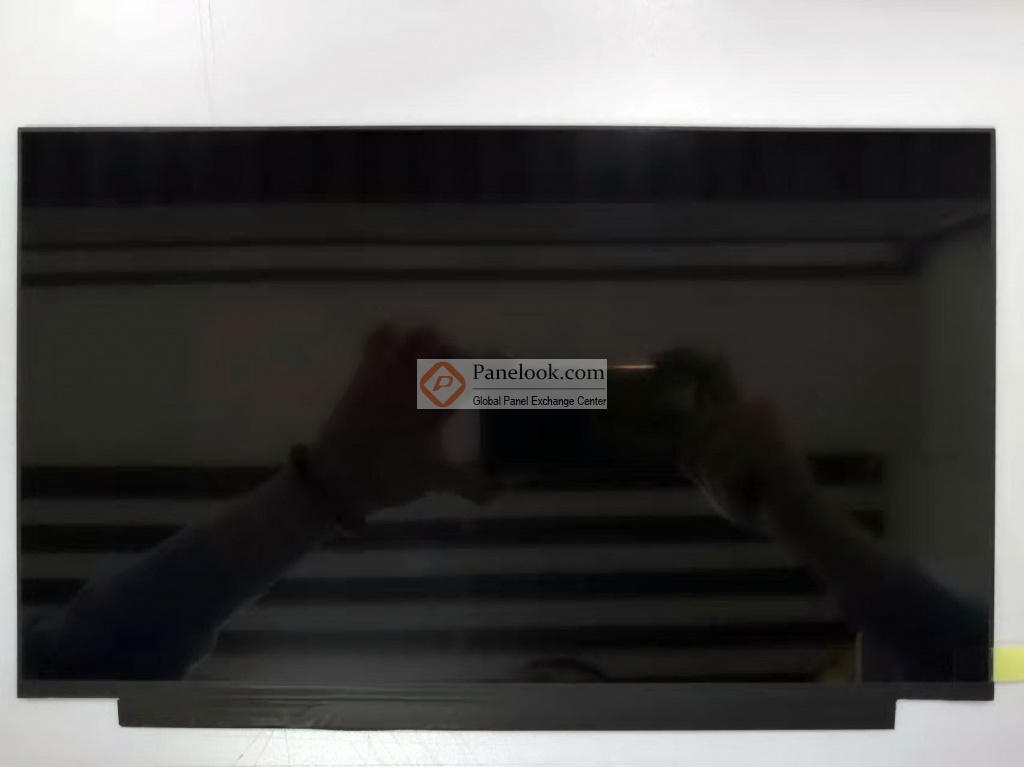

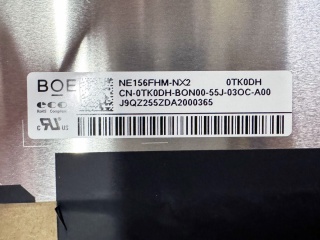

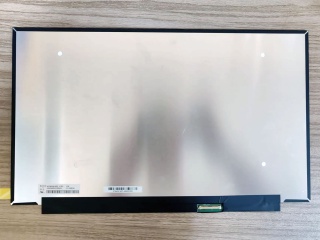

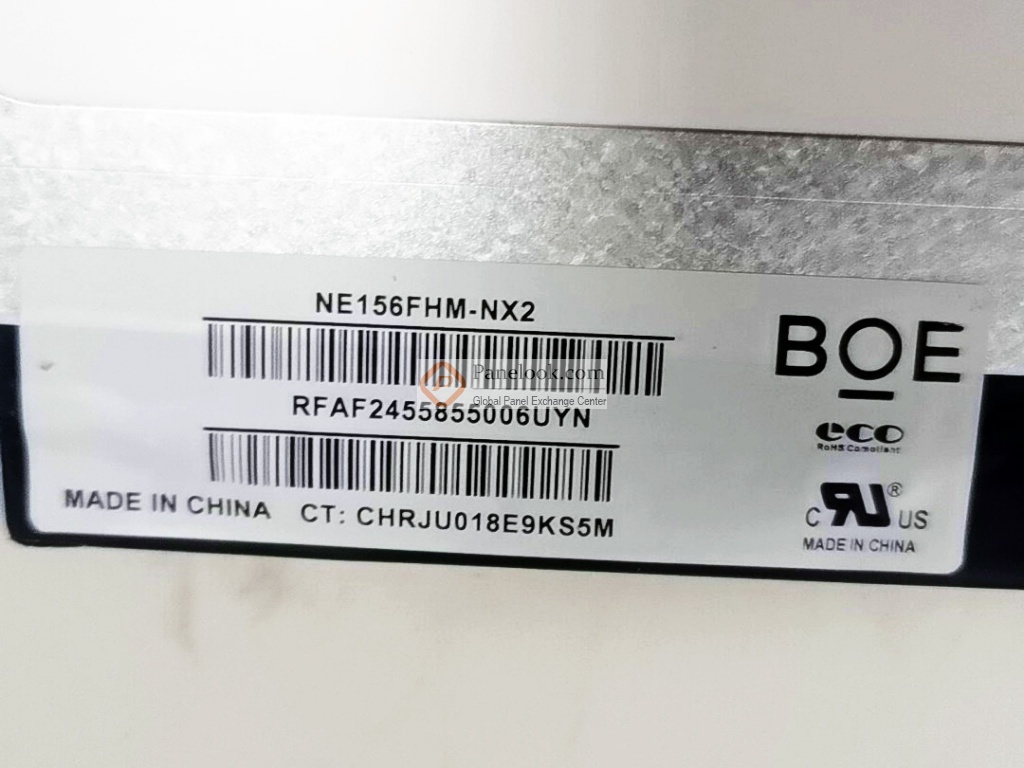

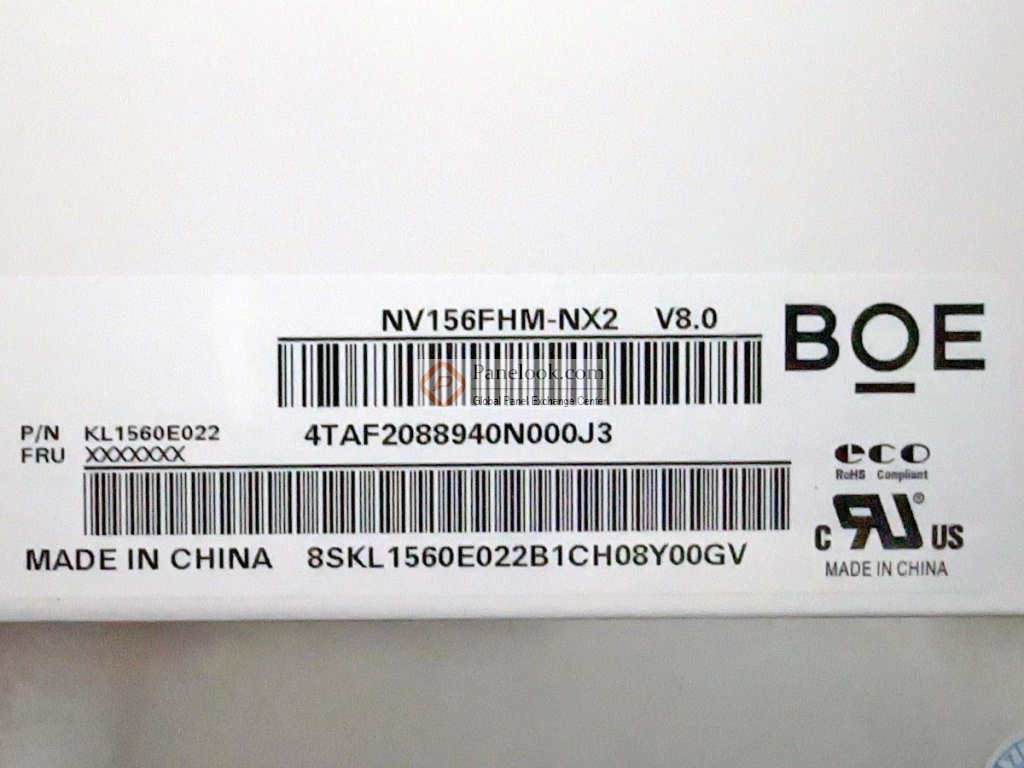

NE156FHM-NX2 (产品代码: NCP005F)是 京东方 (BOE)推出的一款 15.6吋a-Si TFT-LCD液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。此产品工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C，耐振动性为1.5G (14.7 m/s²)。它的典型特征屏库总结为: 144Hz，白光LED背光，含LED驱动器，端子倒装，表面镜面， eDP1.4, PSR, SDRRS, Dell DP/N: 0D2W2X 0TK0DH, P/N: KL1560E022。基于它的特征屏库推荐此型号应用于 笔记本， 游戏等产品。根据屏库掌握的情报此产品于2021年Q3量产，当前生产状态为量产中。目前此型号在屏库上有8条现货信息、9家供应商信息，交易氛围十分活跃。屏库于2022年05月17日对此型号首次建立参数，并于2026年04月10日对参数进行了最后更新。根据京东方 (BOE)于2021年4月30日发布的版本号为Rev.P0的产品规格书，NE156FHM-NX2显示分辨率为 1920(RGB)×1080 (FHD)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为344.16(宽)×193.59(高) mm，外观尺寸为350.66(宽)×216.245(高)×3.2(厚) mm，表面处理为镜面 (Haze 0%)，Hard coating (3H)，产品净重360g (Max.)外观样式为薄屏 (PCBA平直, 厚度≤3.2mm)。背光方面此产品采用了9S5P WLED发光的侧入式光源(底部)，光源的使用寿命为15K小时，含LED驱动。NE156FHM-NX2采用了eDP (4 Lanes)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为144Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于NE156FHM-NX2的最新的生产状态信息和技术信息，屏库®建议您咨询京东方 (BOE)。
|
