像素排列 RGB垂直条状
解析度1920(RGB)×1080, FHD, 16:9
- 显示亮度250 cd/m² (Typ.)
- 对比度 1000:1 (Typ.) (透射)
- 推荐视向全视角
- 响应时间30 (Typ.)(Tr+Td) ms
- 可视角度85/85/85/85 (Typ.)(CR≥10)
- 显示模式ADS，常黑显示，透射式
- 支持颜色16.7M, 45% NTSC
- 触摸技术无触摸
- 外观样式
薄屏 (PCBA平直, 厚度≤3.2mm)
- 光源类型6S5P WLED, 15K小时, 含LED驱动
- 刷新率60Hz
- 应用产品
- 接口类型
-

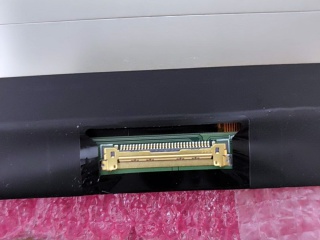

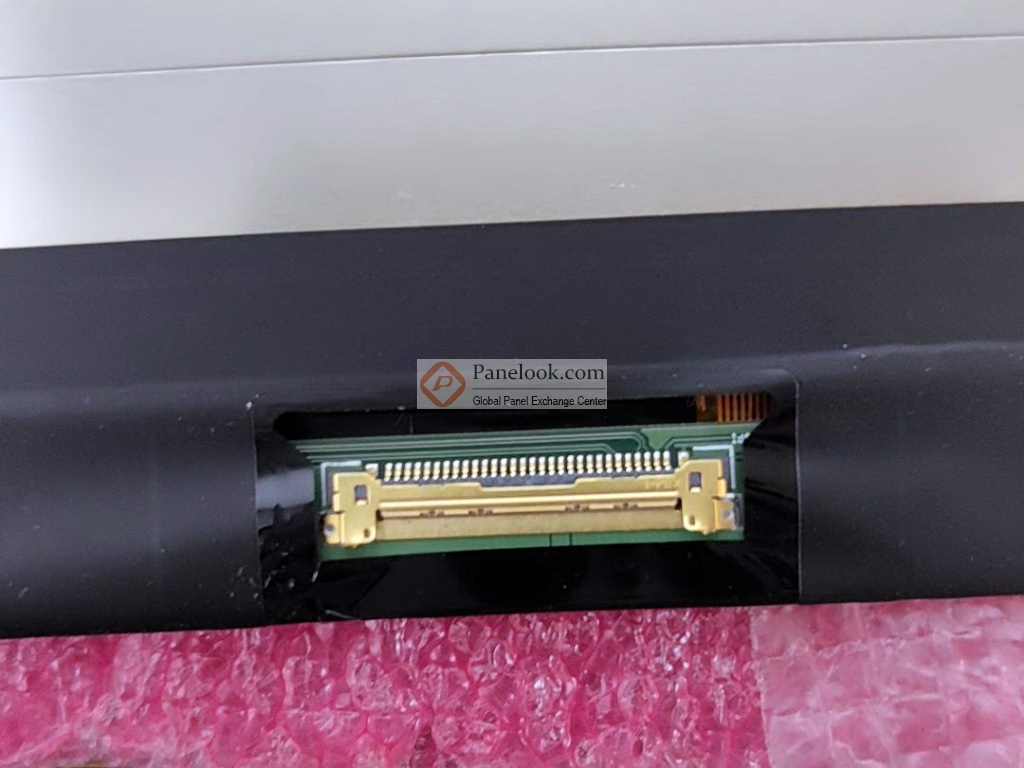

30 pins eDP (2 Lanes) , eDP1.2 , HBR1 (2.7G/lane) , 端子
- 应用环境
- 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C
共3条现货>>
京东方液晶模组NE156FHM-N41 VIP卖家现货
NE156FHM-N41 长期供应 贸易
 深圳市
NE156FHM-N41 长期供应 贸易
深圳市
京东方液晶模组NE156FHM-N41规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
NE156FHM-N41规格书 |
V18.0_Rev.P0 |
English |
2.4 M |
64 |
2021-6-2 |
最新 |
|
京东方液晶模组NE156FHM-N41验货标准(IIS)
京东方液晶模组NE156FHM-N41综述
京东方 (BOE) 推出的NE156FHM-N41 (产品代码: NCP0046)是一款采用Oxide TFT-LCD技术的15.6英寸液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。屏库总结它的典型特征为: 白光LED背光，含LED驱动器，端子倒装，表面雾面， eDP1.2。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C，耐振动性为1.5G (14.7 m/s²)。此型号适合应用于笔记本。根据屏库掌握的情报此产品于2021年Q2量产，当前生产状态为量产中。目前NE156FHM-N41在屏库上有3条现货信息、4家供应商信息，交易氛围活跃。屏库于2021年11月17日对此型号首次建立参数，并于2023年08月01日对参数进行了最后更新。根据京东方 (BOE)于2021年6月2日发布的版本号为Rev.P0的产品规格书，NE156FHM-N41显示分辨率为1920(RGB)×1080 (FHD)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为344.16×193.59 (宽×高) mm，外观尺寸为350.66(宽)×216.15(高)×3.2(厚) mm，表面处理为雾面，产品净重380g (Max.)外观样式为薄屏 (PCBA平直, 厚度≤3.2mm)。背光方面此产品采用了6S5P WLED发光的侧入式光源(底部)，光源的使用寿命为15K小时，含LED驱动。NE156FHM-N41采用了eDP (2 Lanes)信号接口，总共30 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用NE156FHM-N41液晶模组，屏库®建议您向京东方 (BOE)或其代理商了解关于NE156FHM-N41的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！
|
