群创液晶模组N156BGN-E41主要参数

现货数量
5100片
长期卖家
5个
求购数量
暂无
生产状态
量产中

客户发样
2015,Q3
开始量产
2015,Q4
最后下单
--
最后出货
--

生产信息仅供参考，请与原厂或代理商确认。

品牌	群创 (Innolux)	型号名称	N156BGN-E41
屏幕尺寸	15.6英寸	面板类型	a-Si TFT-LCD, 液晶模组
分辨率	1366(RGB)×768, WXGA, 16:9	像素布局	RGB垂直条状
显示区域	344.232×193.536 mm (H×V)	外观尺寸	359.5×223.8×3.2 mm (H×V×D)
屏幕重量	325/345g (Typ./Max.)	表面处理	镜面 (Haze 0%)，Hard coating (3H)
屏幕亮度	220 cd/m² (Typ.)	对比度	600 : 1 (Typ.) [透射]
最佳视向	6 o'clock	光学模式	TN，常白显示，透射式
可视角度	45/45/20/45 (Typ.)(CR≥10)	响应速度	3/7 (Typ.)(Tr/Td) ms
颜色数量	262K, 45% NTSC	适用于
外观样式	薄屏 (PCBA平直, 厚度≤3.2mm)	背光类型	WLED, 15K小时, 含LED驱动
刷新频率	60Hz	触摸功能	On-Cell Touch, USB
信号系统	eDP (1 Lane) , eDP1.2 , 端子 , 40 pins
供应电压	3.3V (Typ.)
最大额定	存储温度 -20 ~ 60 °C 工作温度 0 ~ 50 °C

共2条现货>>

群创液晶模组N156BGN-E41 VIP卖家现货

深圳晶盛达电子有限公司

第8年

深圳市永兴盛科技有限公司

第13年

共5个供应商>>

群创液晶模组N156BGN-E41 VIP供应商

富源电子有限公司

第11年

N156BGN-E41 长期供应贸易

苏州市

全星电子有限公司 ALL STAR LCD LIMITED

第9年

N156BGN-E41 长期供应贸易

中国香港

深圳市尼古拉科技有限公司

第9年

N156BGN-E41 长期供应贸易

深圳市

深圳云客光电科技有限公司

第5年

N156BGN-E41 长期供应贸易

深圳市

群创液晶模组N156BGN-E41规格书

规格书	版本号	规格书语言	文件大小	页数	原厂发布日期	最新
N156BGN-E41规格书	Ver3.0 Without TP	English	2.2 M	46	2017-6-30		付费下载
N156BGN-E41规格书	Ver3.0_With TP for HP	English	2.6 M	50	2015-9-9		付费下载
N156BGN-E41规格书	Ver1.0	English	3.2 M	50	2015-4-14	最新	立即下载

群创液晶模组N156BGN-E41验货标准(IIS)

IIS对应检验产品	原厂等级 (坏点数量)	MURA判定	通用等级	版本号	原厂发布日期
Notebook Series	VIP会员可看	VIP会员可看	B Grade	Ver1.0A	2014-12-3	IIS下载
ALL Notebook series	VIP会员可看	VIP会员可看	A+ Grade	Ver1.0A	2012-1-3	IIS下载
ALL Notebook series	VIP会员可看	VIP会员可看	A Grade	Ver1.0A	2012-1-3	IIS下载
ALL Notebook series	VIP会员可看	VIP会员可看	A- Grade	Ver1.0A	2011-1-3	IIS下载

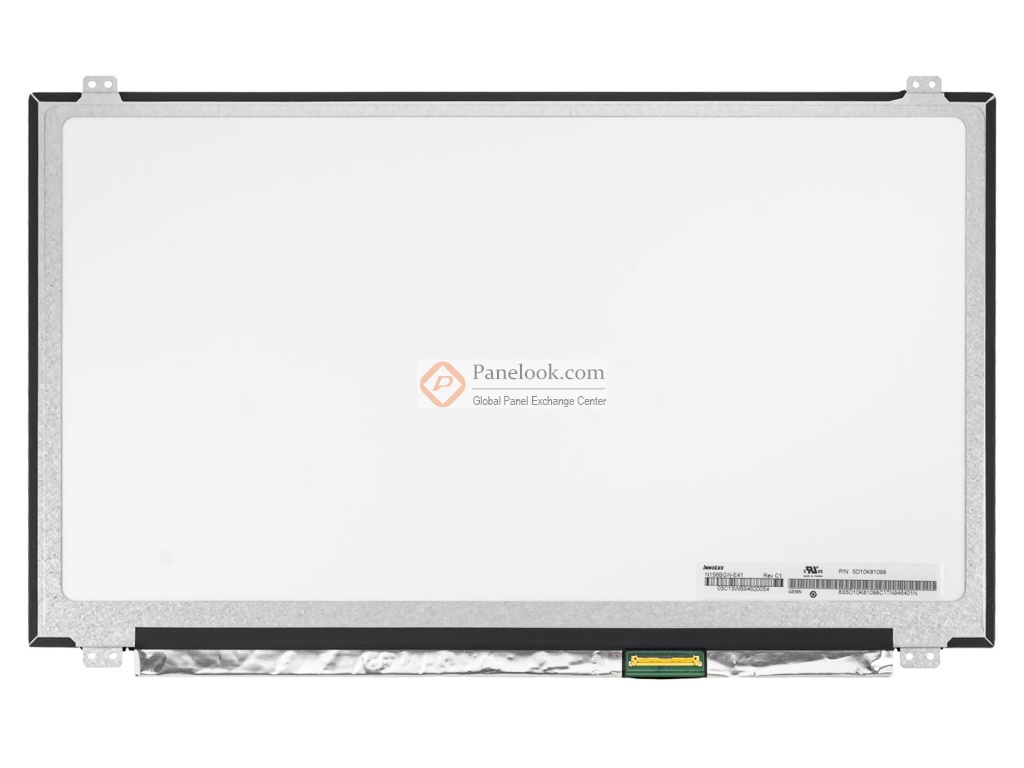

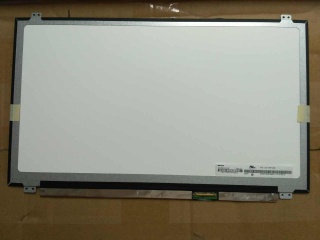

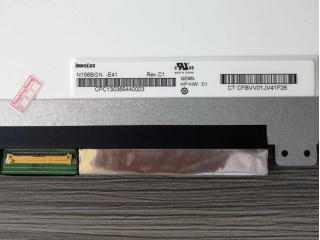

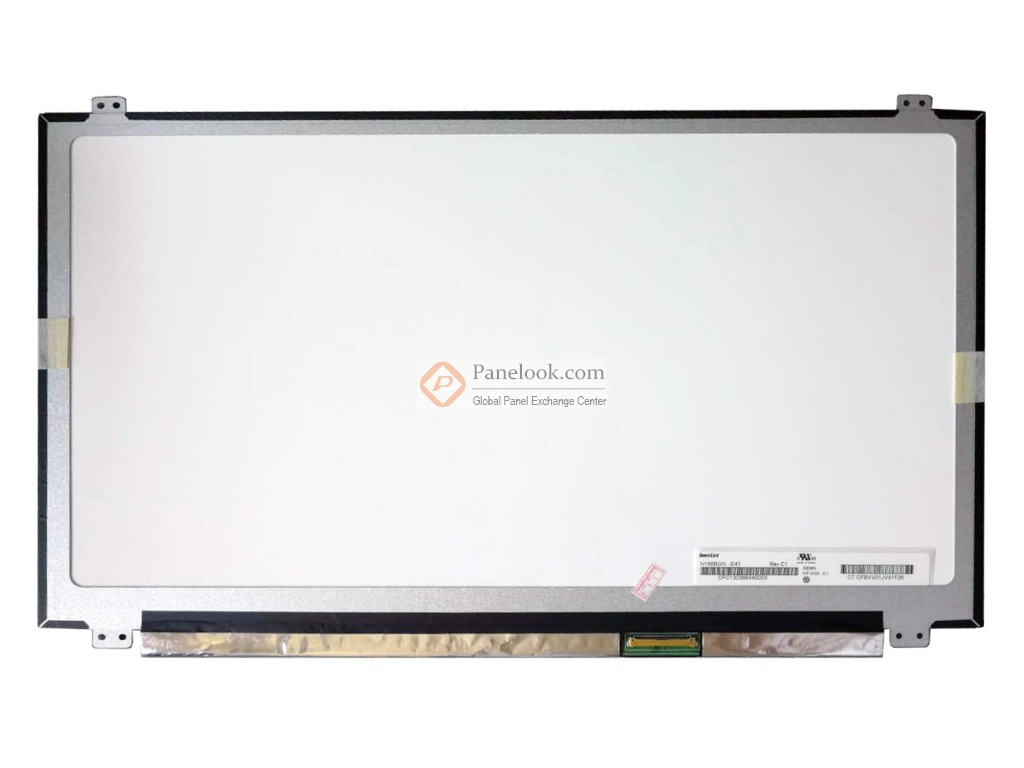

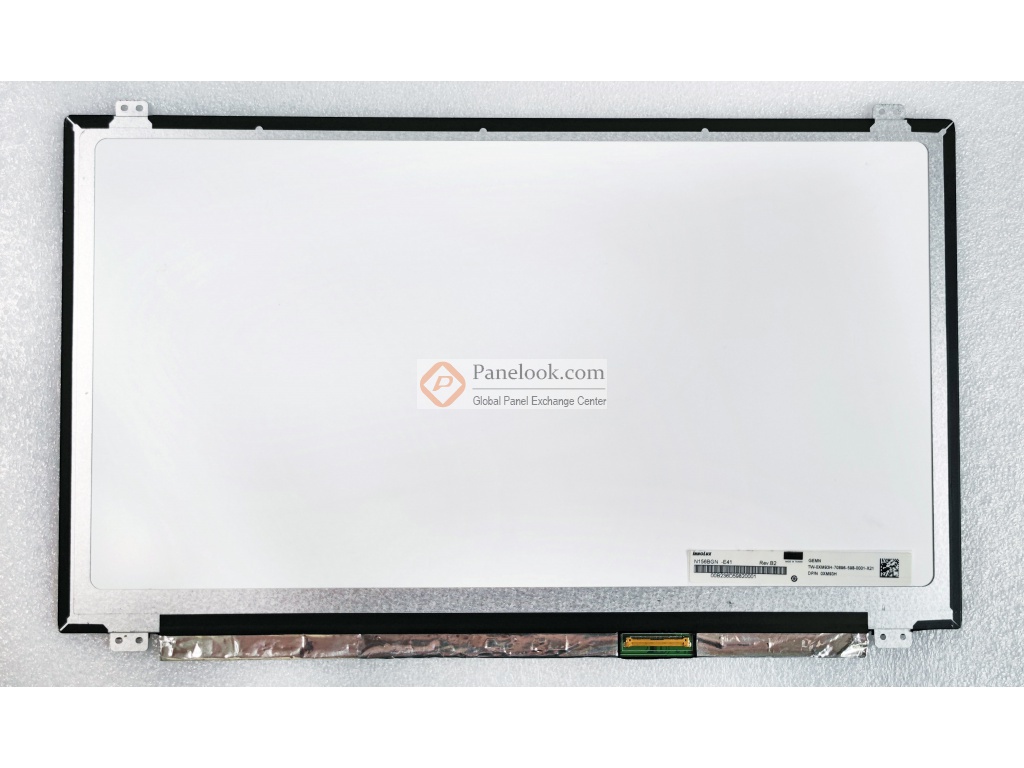

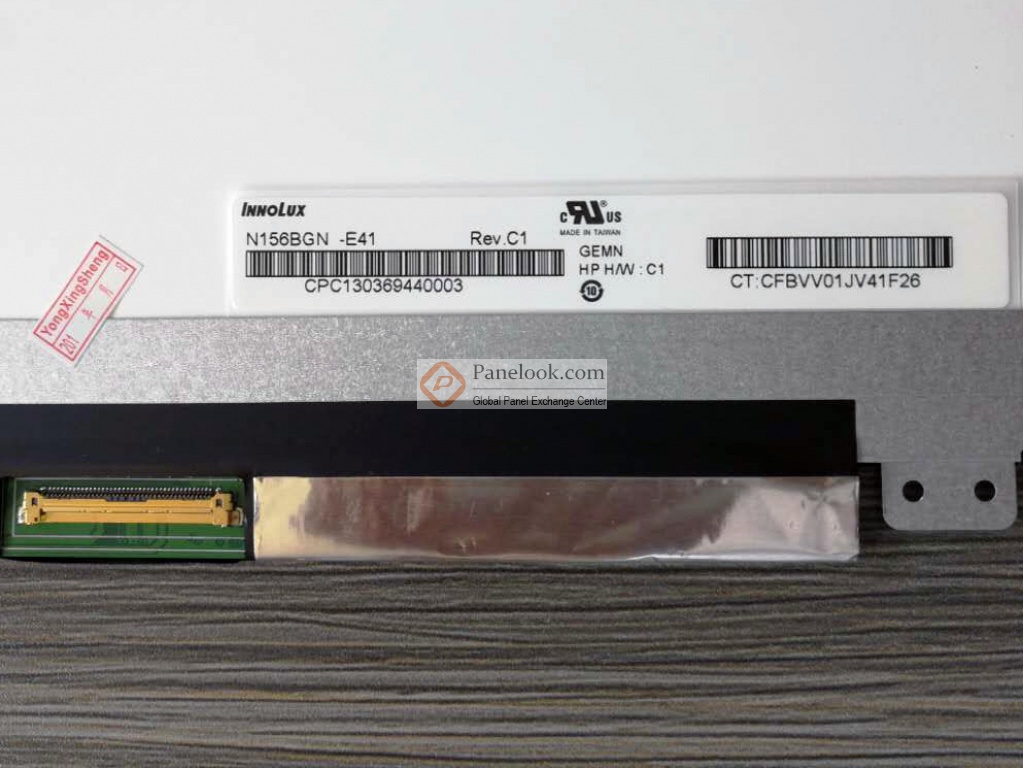

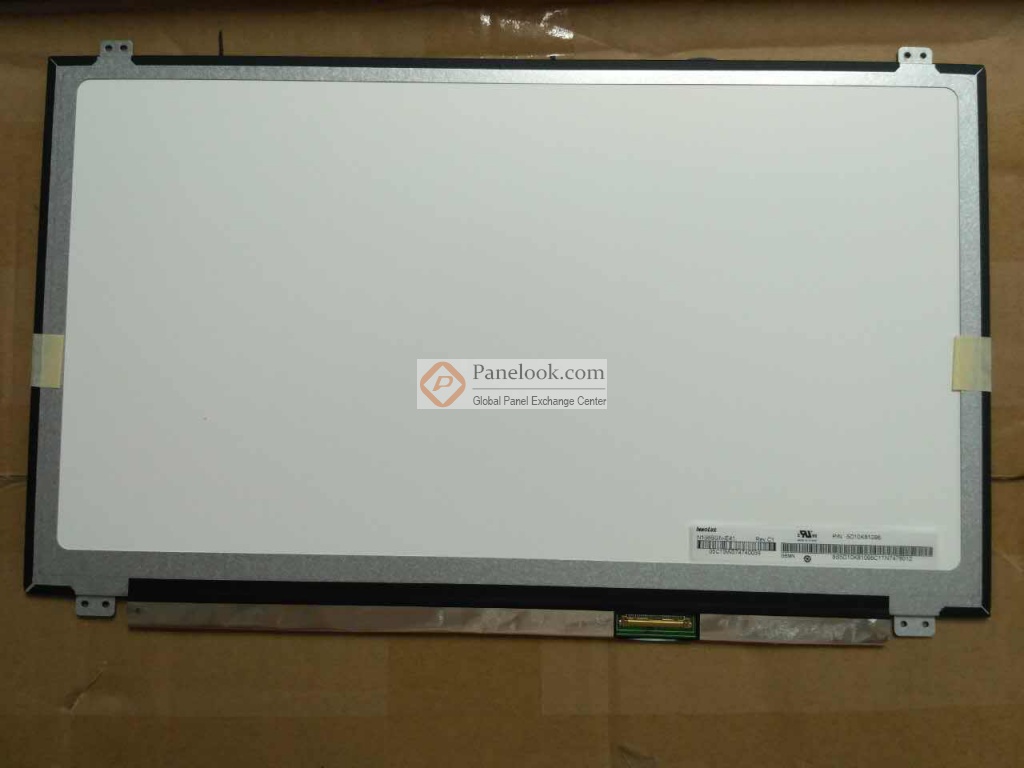

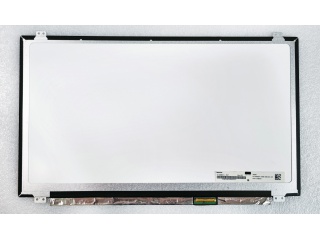

群创液晶模组N156BGN-E41图片

群创液晶模组N156BGN-E41摘要

N156BGN-E41 (产品代码: CMN15CC)是群创光电股份有限公司 (群创，Innolux) 推出的一款采用a-Si TFT-LCD技术的15.6英寸液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，On-Cell Touch。根据群创 (Innolux)于2017年6月30日发布的版本号为Ver3.0的产品规格书，N156BGN-E41显示分辨率为1366(RGB)×768 (WXGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为344.232×193.536 (宽×高) mm，外观尺寸为359.5×223.8 (宽×高)×3.2(厚) mm，表面处理为镜面 (Haze 0%)，Hard coating (3H)，产品净重325/345g (Typ./Max.)外观样式为薄屏 (PCBA平直, 厚度≤3.2mm)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为15K小时，含LED驱动。N156BGN-E41采用了eDP (1 Lane)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用N156BGN-E41液晶模组，屏库®建议您向群创 (Innolux)或其代理商了解关于N156BGN-E41的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2015年Q4量产，当前生产状态为量产中。目前N156BGN-E41在屏库上有2条现货信息、5家供应商信息，交易氛围活跃。屏库于2016年11月03日对此型号首次建立参数，并于2024年06月06日对参数进行了最后更新。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。基于它带触摸屏，白光LED背光，含LED驱动器，端子倒装，表面镜面， eDP1.2, Caution: With TP or Without TP version等特征，此型号推荐使用于笔记本。
