| 面板品牌 |
|---|
| 面板尺寸 |
| 像素数量 |
| 显示区域 |
| 面板重量 |
| 面板亮度 |
| 可视角度 |
| 视角方向 |
| 显示颜色 |
| 工作频率 |
| 外观式样 |
| 群创 (Innolux) |
| 14.0英寸 |
| 1920(RGB)×1200, WUXGA, 16:10 |
| 301.594(H)×188.496(V) mm |
| 285/295g (Typ./Max.) |
| 250 cd/m² (Typ.) |
89/89/89/89 (Typ.)(CR≥10)  |
| 全视角 |
| 16.7M, 45% NTSC |
| 60Hz (AMD FreeSync) |
| 薄屏 (PCBA弯折, 厚度≤3.0mm) |

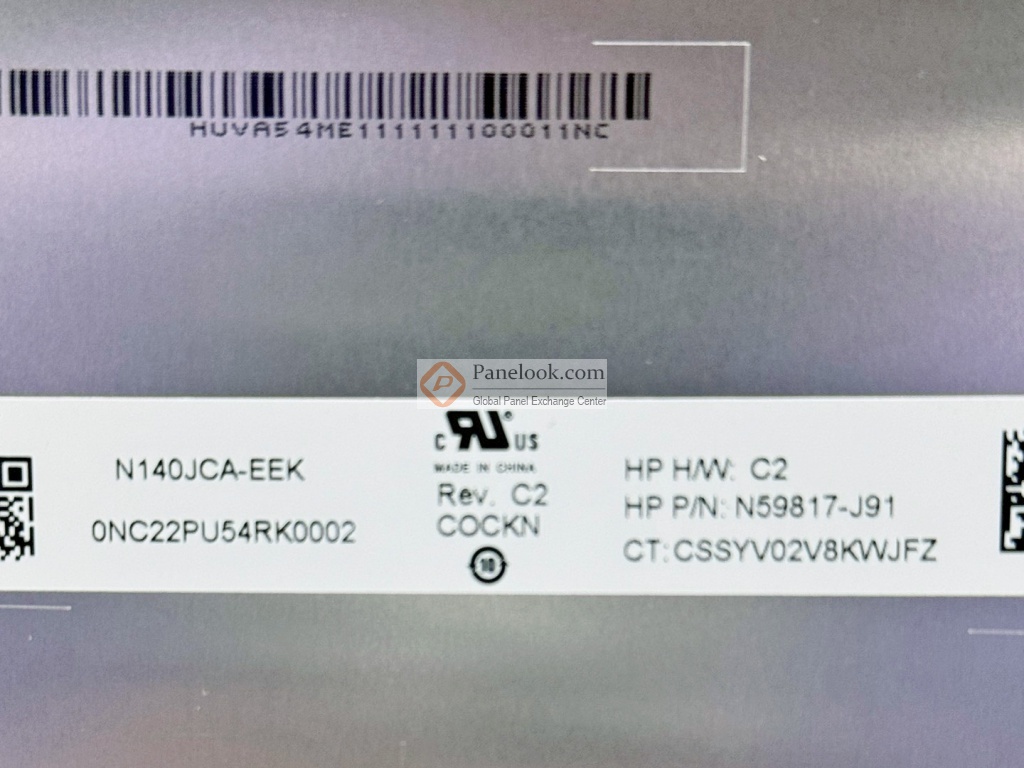

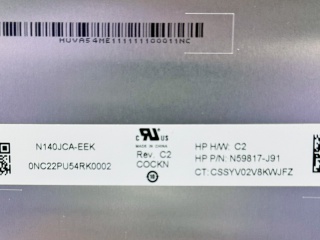

| 面板型号 |
| 面板类型 |
| 像素布局 |
| 外观尺寸 |
| 表面处理 |
| 对比度 |
| 工作模式 |
| 反应时间 |
| 面板应用 |
| 触摸屏 |
| 灯管类型 |
| N140JCA-EEK | |
| a-Si TFT-LCD, 液晶模组 | |
| RGB垂直条状 | |
| 307.29(H)×199.25(V)×5(D) mm | |
| 雾面，Hard coating (3H) | |
| 1000:1 (Typ.) (透射) | |
| AAS，常黑显示，透射式 |
|
| 11/9 (Typ.)(Tr/Td) ms | |
| |
|
| 无触摸 | |
| WLED, 15K小时, 含LED驱动, DC调光 |
| 信号接口 |
|---|
| 驱屏电压 |
| 工作环境 |

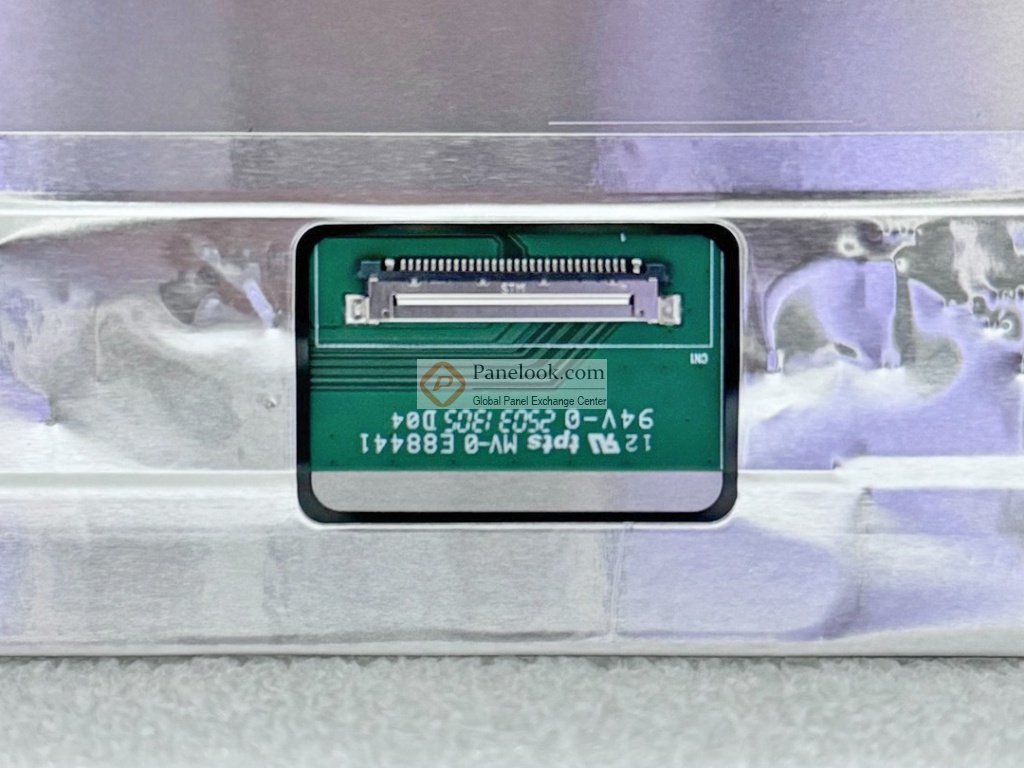

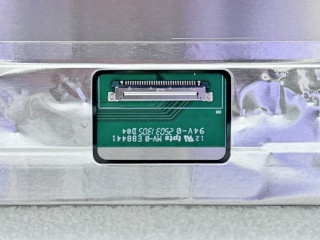

| eDP (2 Lanes) , eDP1.2 , 30 pins , 端子 |
| 3.3V (Typ.) |
| 工作温度: 0 ~ 50 °C, 存储温度: -20 ~ 60 °C |
深圳市
深圳市
深圳市
深圳市
深圳市
深圳市
深圳市
| 规格书 | 版本号 | 规格书语言 | 文件大小 | 页数 | 原厂发布日期 | 最新 | ||
|---|---|---|---|---|---|---|---|---|
|
N140JCA-EEK规格书 | Rev.C1_Ver3.1 | English | 3.1 M | 45 | 2022-06-24 | 最新 | |
|
|
N140JCA-EEK规格书 | Rev.C1_Ver1.0 | English | 2.6 M | 45 | 2021-5-18 |

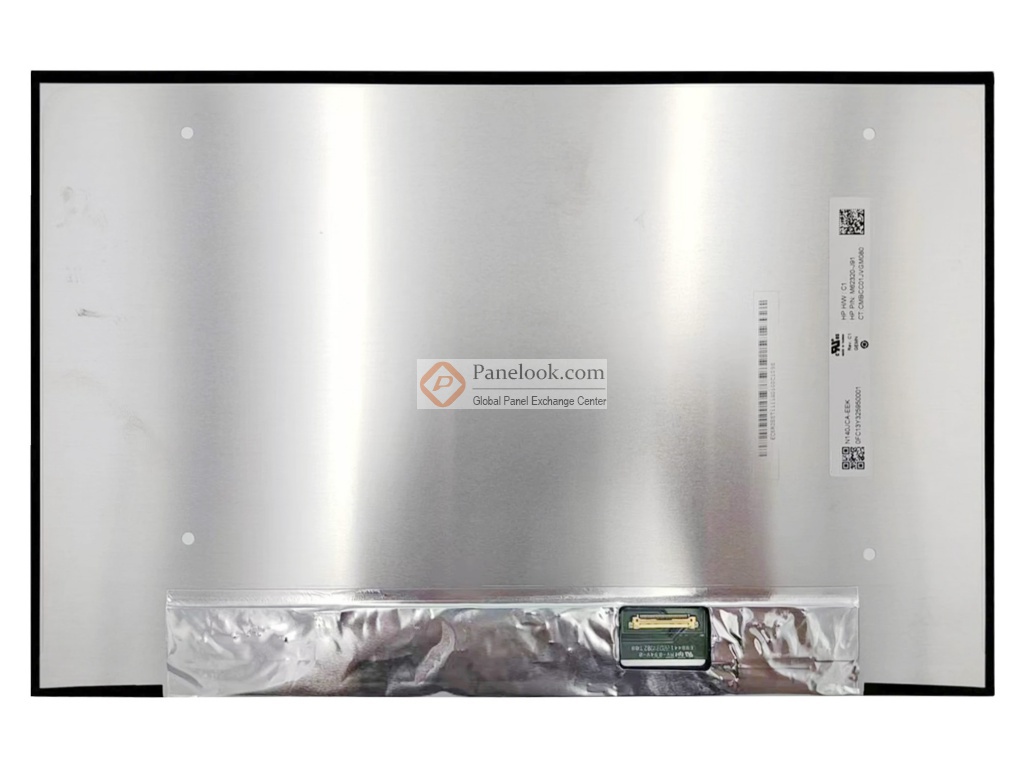

群创 (Innolux) 推出的N140JCA-EEK (产品代码: CMN1433)是一款采用a-Si TFT-LCD技术的14.0英寸液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。屏库总结它的典型特征为: 白光LED背光，含LED驱动器，端子倒装，表面雾面，AMD FreeSync， eDP1.2, Free-sync。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C，耐振动性为1.5G (14.7 m/s²)。此型号适合应用于笔记本。根据屏库掌握的情报此产品于2021年Q3量产，当前生产状态为量产中。目前N140JCA-EEK在屏库上有8条现货信息、8家供应商信息，交易氛围十分活跃。屏库于2022年07月22日对此型号首次建立参数，并于2025年05月06日对参数进行了最后更新。根据群创 (Innolux)于2022年6月24日发布的版本号为Rev.C1_Ver3.1的产品规格书，N140JCA-EEK显示分辨率为1920(RGB)×1200 (WUXGA)，宽高比为16:10 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为301.594×188.496 (宽×高) mm，外观尺寸为307.29(宽)×199.25(高)×5(厚) mm，表面处理为雾面，Hard coating (3H)，产品净重285/295g (Typ./Max.)外观样式为薄屏 (PCBA弯折, 厚度≤3.0mm)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为15K小时，含LED驱动。N140JCA-EEK采用了eDP (2 Lanes)信号接口，总共30 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用N140JCA-EEK液晶模组，屏库®建议您向群创 (Innolux)或其代理商了解关于N140JCA-EEK的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！
