| 品牌 |
|---|
| 屏幕尺寸 |
| 分辨率 |
| 显示区域 |
| 屏幕重量 |
| 屏幕亮度 |
| 推荐视向 |
| 可视角度 |
| 颜色数量 |
| 外观式样 |
| 刷新频率 |
| 群创 (Innolux) |
| 14.0英寸 |
| 1920(RGB)×1080, FHD, 16:9 |
| 308.851×173.73 mm (H×V) |
| 260/270g (Typ./Max.) |
| 220 cd/m² (Typ.) |
| 6 o'clock |
45/45/20/45 (Typ.)(CR≥10)  |
| 262K, 45% NTSC |
| 薄屏 (PCBA平直, 厚度≤3.2mm) |
| 60Hz |
| 型号名称 |
| 面板类型 |
| 像素布局 |
| 外观尺寸 |
| 表面处理 |
| 对比度 |
| 光学模式 |
| 响应速度 |
| 适用于 |
| 背光系统 |
| 触摸功能 |
| N140HGE-EAA | |
| a-Si TFT-LCD, 液晶模组 | |
| RGB垂直条状 | |
| 320.4×205.1×3 mm (H×V×D) | |
| 雾面，Hard coating (3H) | |
| 500 : 1 (Typ.) (透射) | |
| TN，常白显示，透射式 |
|
| 3/7 (Typ.)(Tr/Td) ms | |
| |
|
| 10S3P WLED, 15K小时, 含LED驱动 | |
| 无触摸 |
| 信号类型 |
|---|
| 电压供应 |
| 最大额定 |

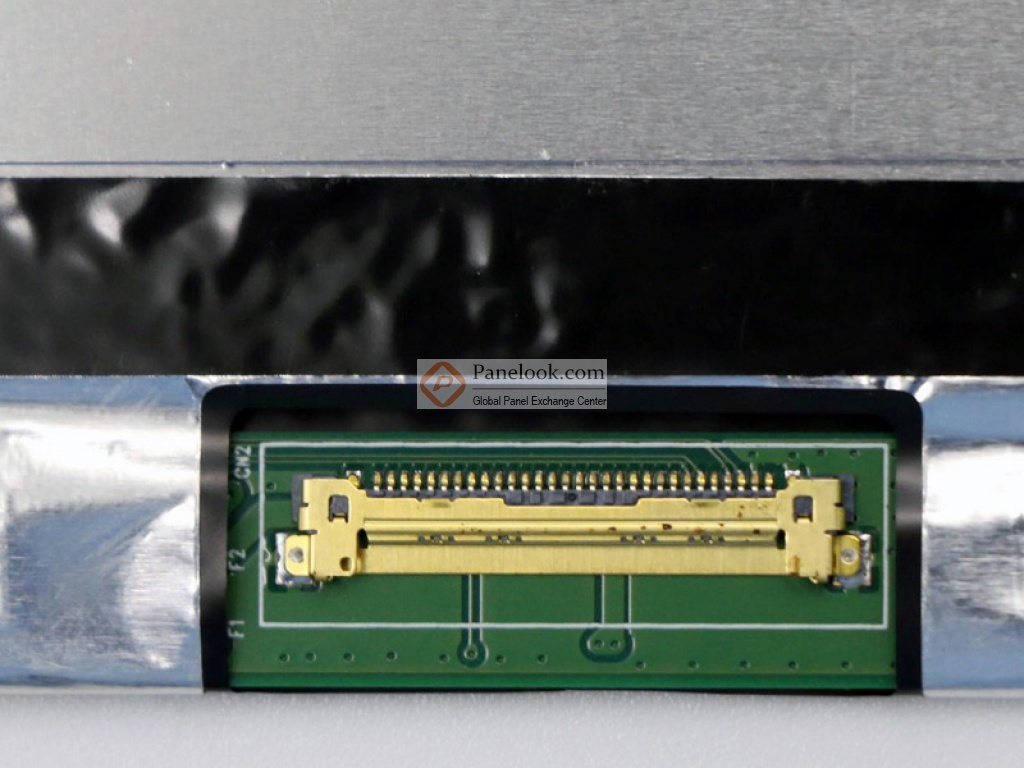

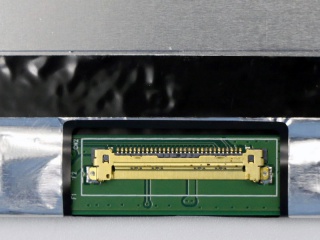

| eDP (2 Lanes) , eDP1.2 , 30 pins , 端子 |
| 3.3V (Typ.) |
| 存储温度 -20 ~ 60 °C 工作温度 0 ~ 50 °C |
深圳市
深圳市
深圳市
苏州市
深圳市
深圳市
深圳市
深圳市
宣城市
深圳市
| 规格书 | 版本号 | 规格书语言 | 文件大小 | 页数 | 原厂发布日期 | 最新 | ||
|---|---|---|---|---|---|---|---|---|
|
N140HGE-EAA规格书 | Ver3.0 | English | 2.5 M | 49 | 2016-8-12 | 最新 | |
|
|
N140HGE-EAA规格书 | Rev.C3_Ver3.1 | English | 2.6 M | 49 | 2015-8-26 | ||
|
|
N140HGE-EAA规格书 | Ver2.0 | English | 2.6 M | 44 | 2014-5-22 |
| IIS对应检验产品 | 原厂等级 (坏点数量) | MURA判定 | 通用等级 | 版本号 | 原厂发布日期 | ||
|
Notebook Series | VIP会员可看 |
VIP会员可看 | B Grade | Ver1.0A | 2014-12-3 | IIS下载 |
|
ALL Notebook series | VIP会员可看 |
VIP会员可看 | A+ Grade | Ver1.0A | 2012-1-3 | IIS下载 |
|
ALL Notebook series | VIP会员可看 |
VIP会员可看 | A Grade | Ver1.0A | 2012-1-3 | IIS下载 |
|
ALL Notebook series | VIP会员可看 |
VIP会员可看 | A- Grade | Ver1.0A | 2011-1-3 | IIS下载 |
|
N140 Series | VIP会员可看 |
VIP会员可看 | A Grade | Ver1.0A | 2010-4-29 | IIS下载 |
|
N140 Series | VIP会员可看 |
VIP会员可看 | A- Grade | Ver1.0A | 2010-4-28 | IIS下载 |

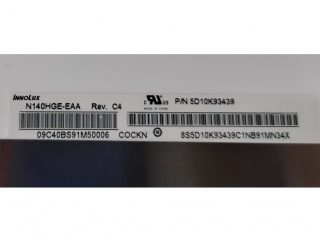

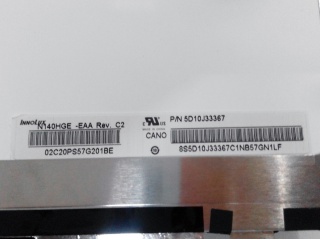

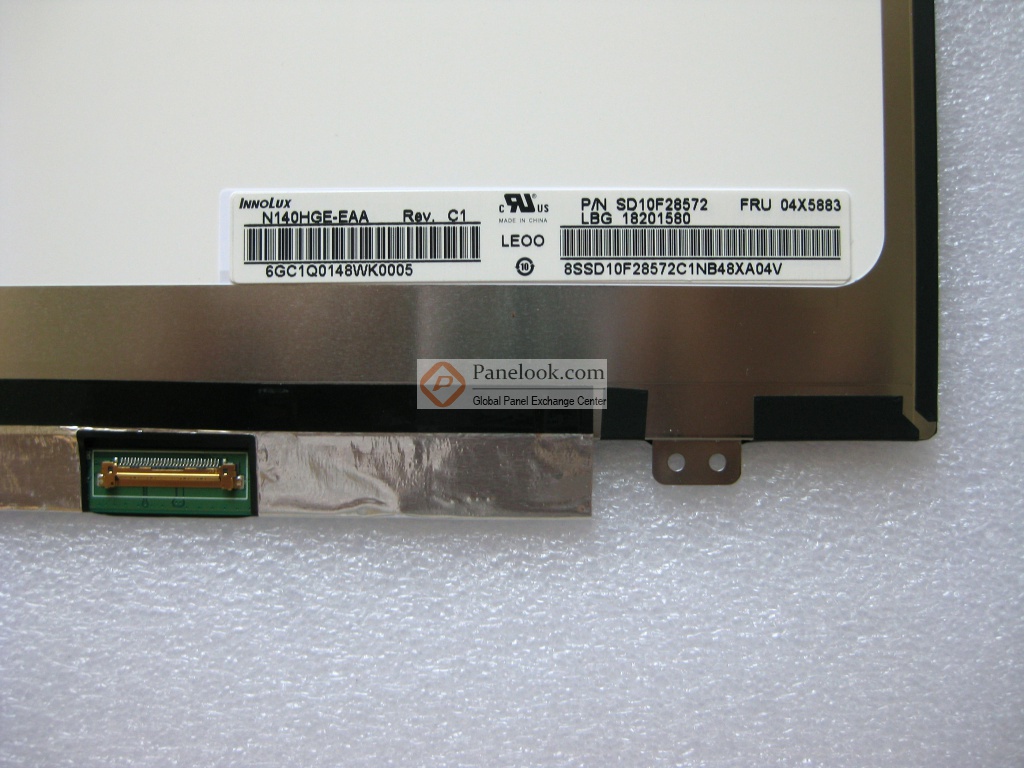

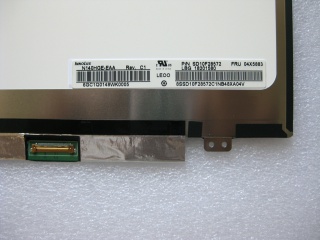

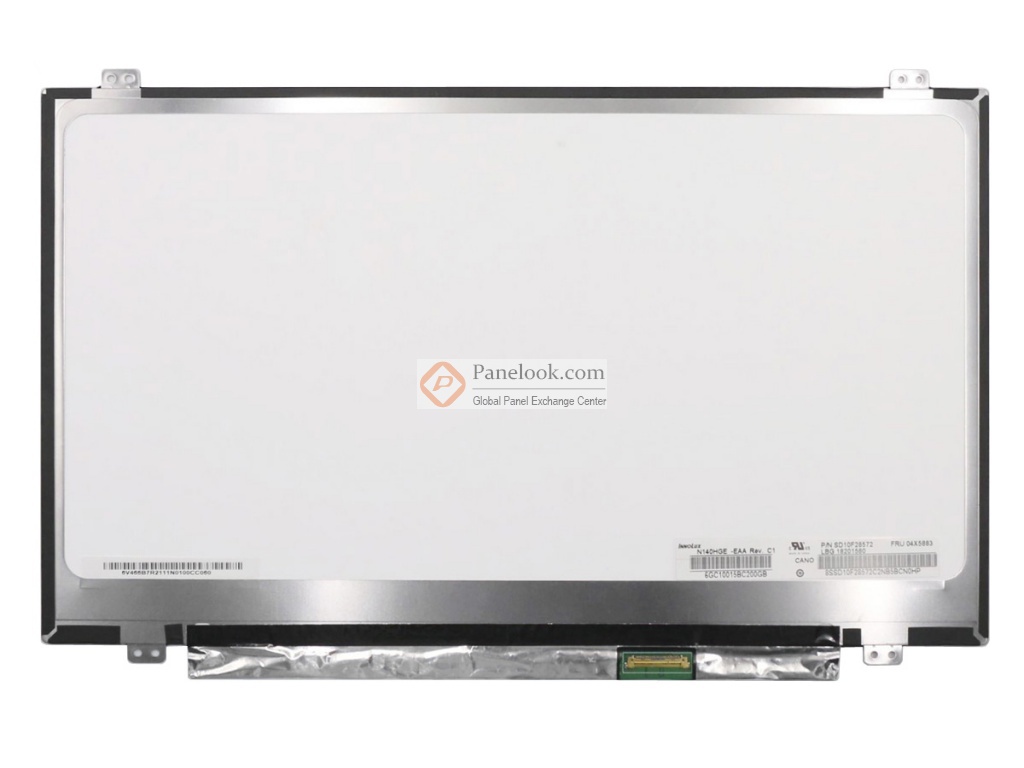

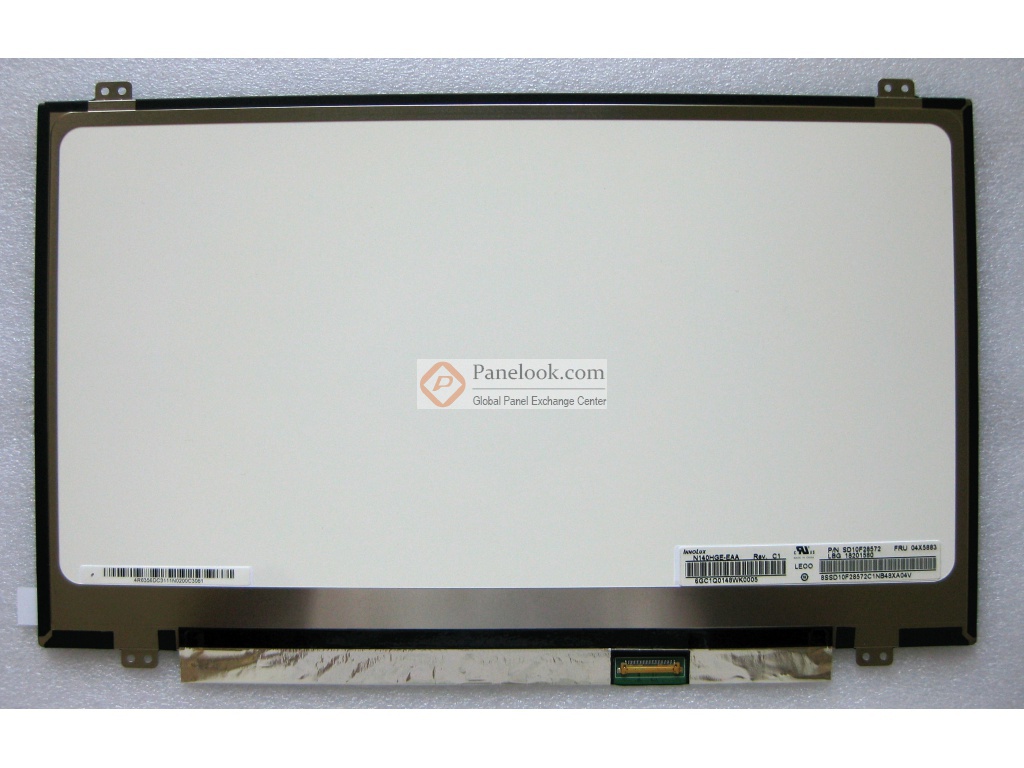

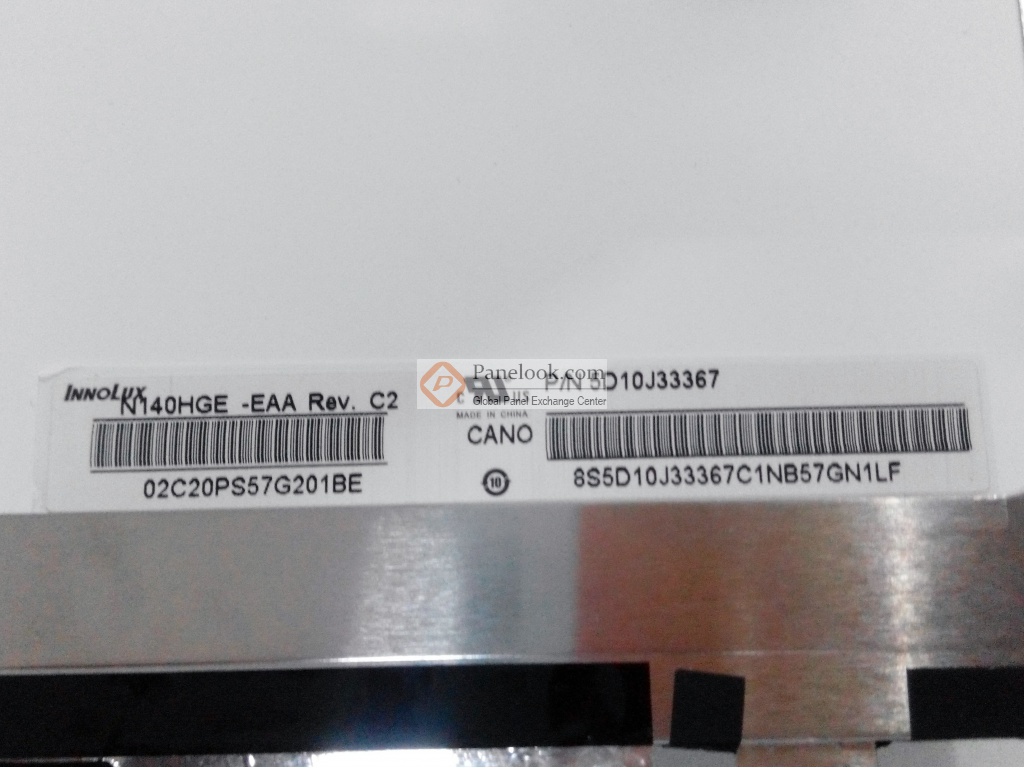

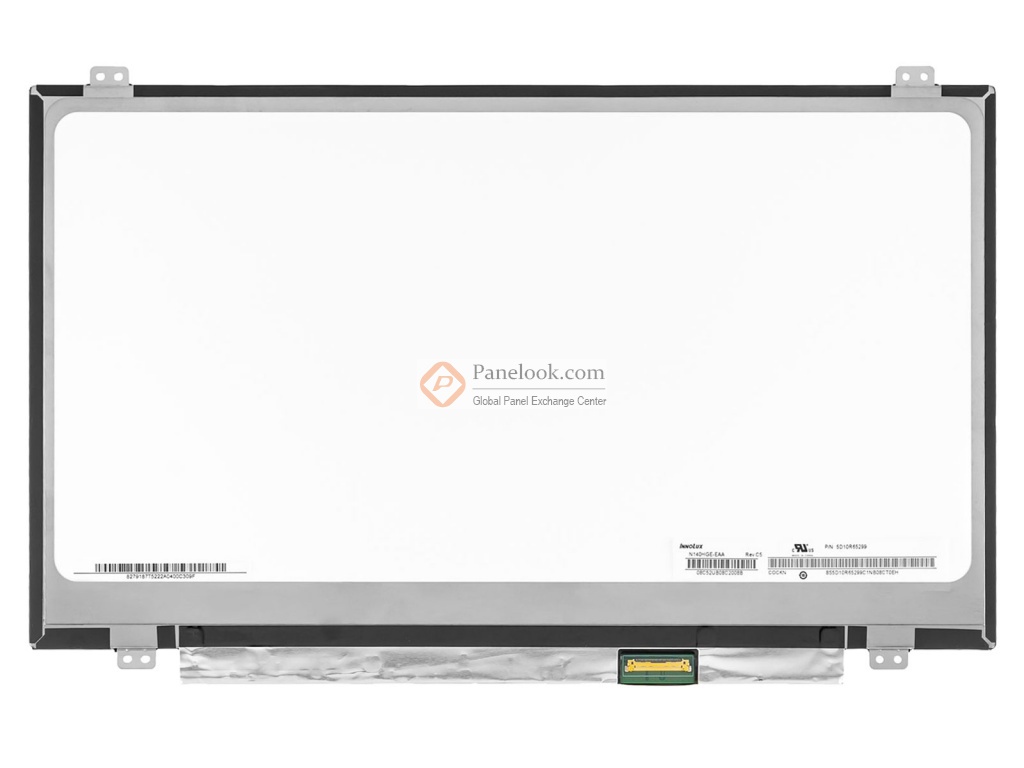

N140HGE-EAA (产品代码: CMN14A7)是群创 (Innolux)推出的一款14.0吋a-Si TFT-LCD液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。此产品工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C，耐振动性为1.5G (14.7 m/s²)。它的典型特征屏库总结为: 白光LED背光，含LED驱动器，端子倒装，表面雾面， eDP1.2。基于它的特征屏库推荐此型号应用于笔记本等产品。根据屏库掌握的情报此产品于2014年Q1量产，当前生产状态为已停产。目前此型号在屏库上有5条现货信息、13家供应商信息，交易氛围十分活跃。屏库于2014年03月12日对此型号首次建立参数，并于2024年07月05日对参数进行了最后更新。根据群创 (Innolux)于2016年8月12日发布的版本号为Ver3.0的产品规格书，N140HGE-EAA显示分辨率为1920(RGB)×1080 (FHD)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为308.851(宽)×173.73(高) mm，外观尺寸为320.4(宽)×205.1(高)×3(厚) mm，表面处理为雾面，Hard coating (3H)，产品净重260/270g (Typ./Max.)外观样式为薄屏 (PCBA平直, 厚度≤3.2mm)。背光方面此产品采用了10S3P WLED发光的侧入式光源，光源的使用寿命为15K小时，含LED驱动。N140HGE-EAA采用了eDP (2 Lanes)信号接口，总共30 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于N140HGE-EAA的最新的生产状态信息和技术信息，屏库®建议您咨询群创 (Innolux)。
