RGB垂直条状
分辨率
1920(RGB)×1080, FHD, 16:9
- 外观尺寸
- 320.4×205.1×2.77 mm (H×V×D)
- 显示区域
- 309.31×173.99 mm (H×V)
- 屏幕重量
- 290g (Max.)
- 表面处理
- 雾面，Hard coating (3H)
- 屏幕亮度
- 220 cd/m² (Typ.)
- 对比度
- 800 : 1 (Typ.) [透射]
- 最佳视向
- 全视角
- 光学模式
- HADS，常黑显示，透射式
- 可视角度
- 85/85/85/85 (Typ.)(CR≥10)
- 响应速度
- 30 (Typ.)(Tr+Td) ms
- 颜色数量
- 262K, 46% NTSC
- 适用于
-
- 外观样式
- 薄屏 (PCBA平直, 厚度≤3.2mm)
- 背光类型
- 9S4P WLED, 15K小时, 含LED驱动
- 刷新频率
- 60Hz
- 触摸功能
- 无触摸
- 信号系统
- eDP (2 Lanes) , eDP1.2 , HBR1 (2.7G/lane) , 端子 , 30 pins
- 供应电压
- 3.3V (Typ.)
- 最大额定
- 存储温度 -20 ~ 60 °C 工作温度 0 ~ 50 °C
共5条现货>>
京东方液晶模组NV140FHM-N46 VIP卖家现货
NV140FHM-N46 长期供应 贸易
 深圳市
NV140FHM-N46 长期供应 贸易
深圳市
NV140FHM-N46 长期供应 贸易
深圳市
NV140FHM-N46 长期供应 贸易
中国香港
NV140FHM-N46 长期供应 贸易
苏州市
NV140FHM-N46 长期供应 贸易
苏州市
NV140FHM-N46 长期供应 贸易
深圳市
NV140FHM-N46 长期供应 贸易
深圳市
NV140FHM-N46 长期供应 贸易
深圳市
NV140FHM-N46 长期供应 贸易
深圳市
京东方液晶模组NV140FHM-N46规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
NV140FHM-N46规格书 |
Rev.P0 |
English |
1.3 M |
34 |
2016-4-15 |
最新 |
|
京东方液晶模组NV140FHM-N46验货标准(IIS)
京东方液晶模组NV140FHM-N46概况

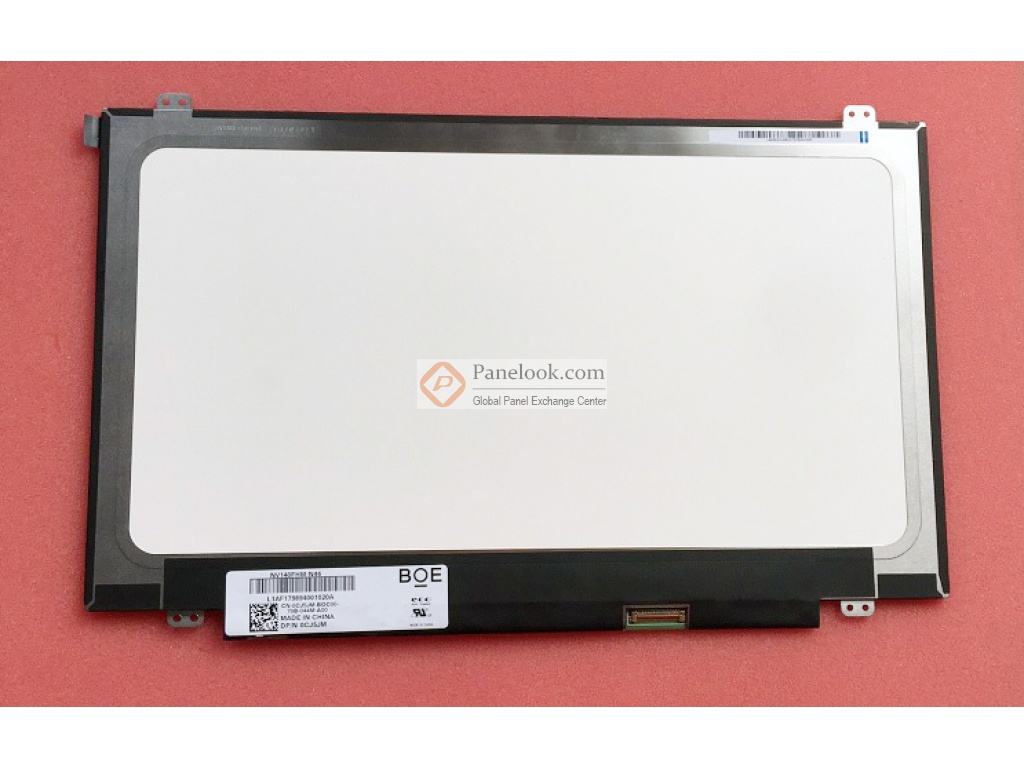

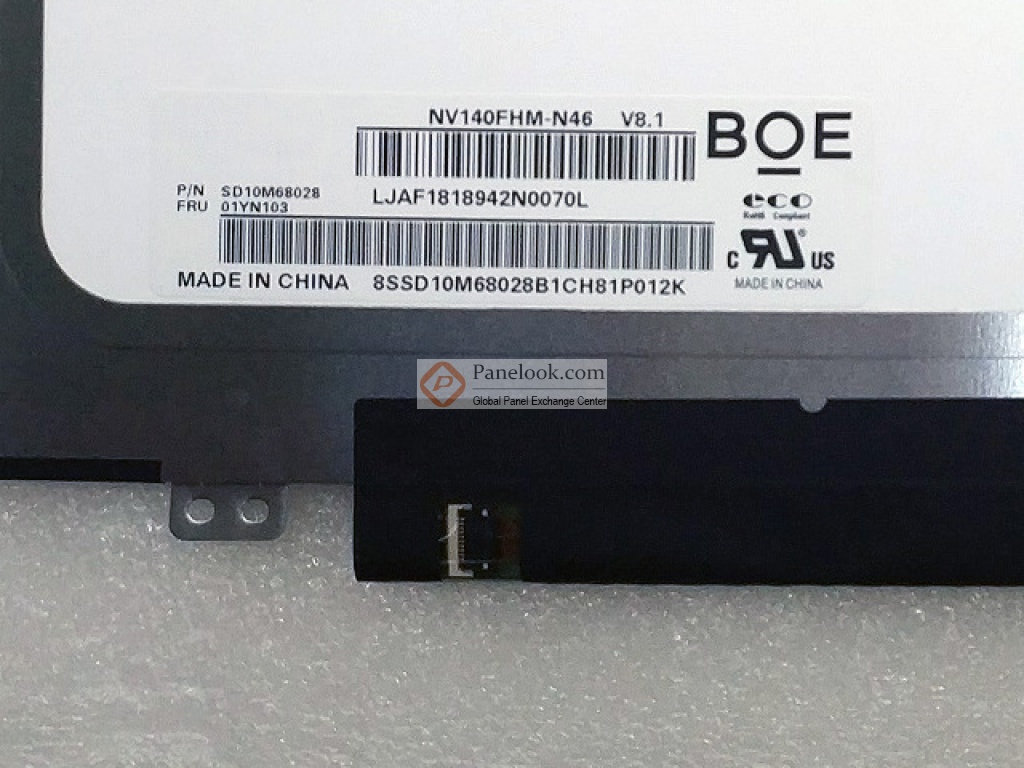

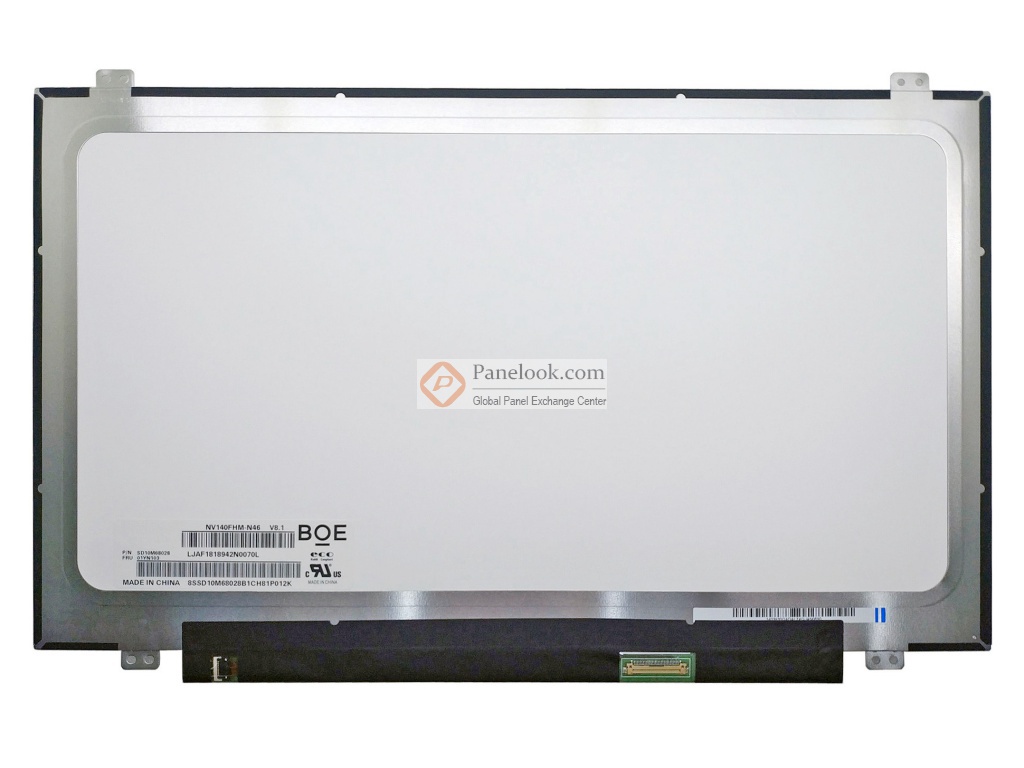

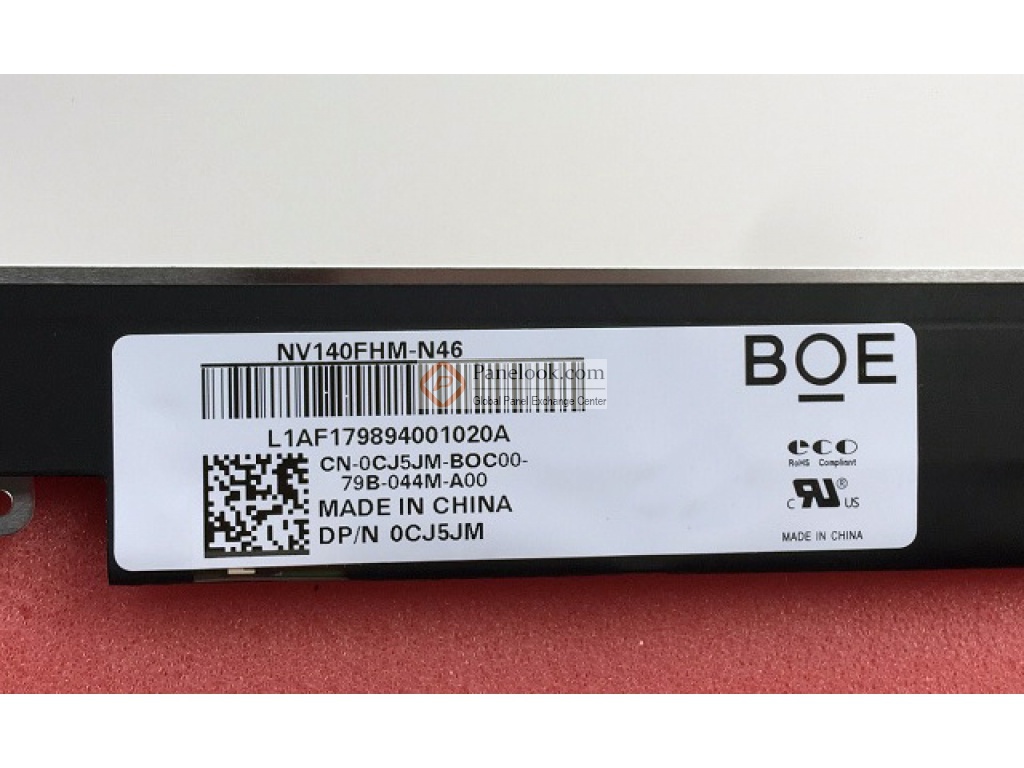

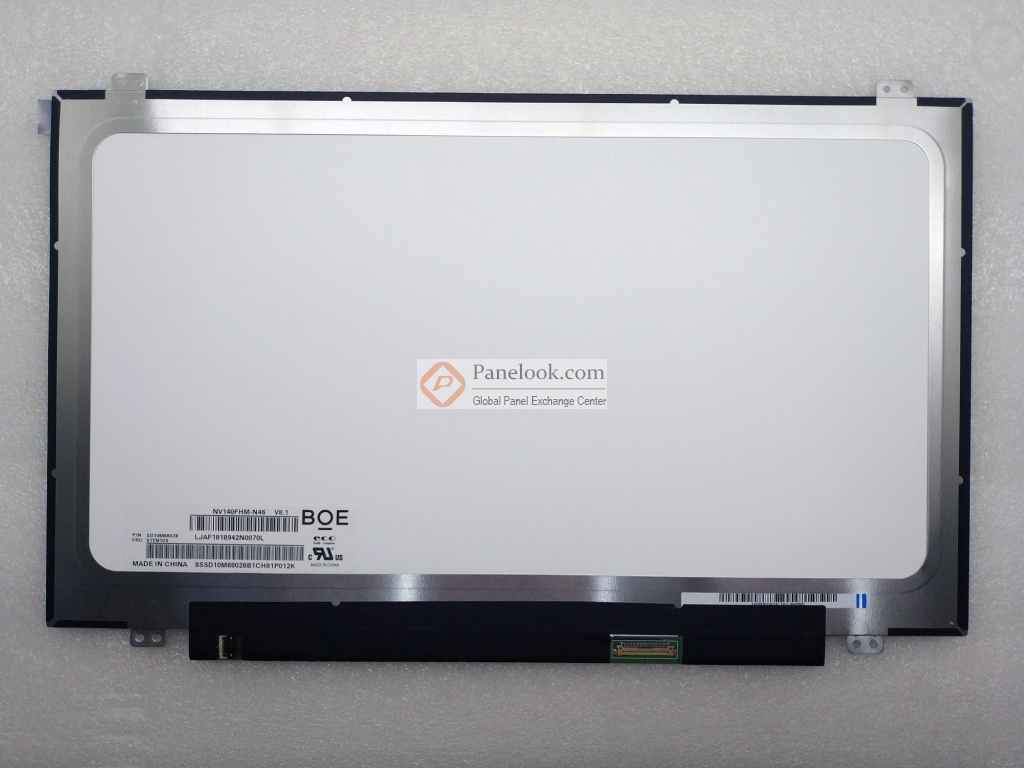

NV140FHM-N46 (别名: DP/N: 0CJ5JM) (产品代码: BOE06B3 BOE06E2)是京东方 (BOE)推出的一款14.0吋a-Si TFT-LCD液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。此产品工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C，耐振动性为1.5G (14.7 m/s²)。它的典型特征屏库总结为: 白光LED背光，含LED驱动器，端子倒装，表面雾面， eDP1.2, for Dell。基于它的特征屏库推荐此型号应用于笔记本等产品。根据屏库掌握的情报此产品于2016年Q3量产，当前生产状态为量产中。目前此型号在屏库上有5条现货信息、26家供应商信息，属于目前屏库市场交易的主力型号产品。屏库于2017年03月31日对此型号首次建立参数，并于2024年07月17日对参数进行了最后更新。根据京东方 (BOE)于2016年4月15日发布的版本号为Rev.P0的产品规格书，NV140FHM-N46显示分辨率为1920(RGB)×1080 (FHD)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为309.31(宽)×173.99(高) mm，外观尺寸为320.4(宽)×205.1(高)×2.77(厚) mm，表面处理为雾面，Hard coating (3H)，产品净重290g (Max.)外观样式为薄屏 (PCBA平直, 厚度≤3.2mm)。背光方面此产品采用了9S4P WLED发光的侧入式光源(底部)，光源的使用寿命为15K小时，含LED驱动。NV140FHM-N46采用了eDP (2 Lanes)信号接口，总共30 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于NV140FHM-N46的最新的生产状态信息和技术信息，屏库®建议您咨询京东方 (BOE)。
|
