| 制造商 | 群创 (Innolux) | 型号 | N140HCE-EAA |
|---|---|---|---|
| 对角尺寸 | 14.0英寸 | 类型 | a-Si TFT-LCD, 液晶模组 |
| 显示区域 | 308.851(W)×173.73(H) mm | 外观尺寸 | 320.4(W)×205.1(H)×3(D) mm |
| 像素排列 | RGB垂直条状 | 解析度 | 1920(RGB)×1080, FHD, 16:9 |
| 面板重量 | 260/270g (Typ./Max.) | 表面处理 | 雾面，Hard coating (3H) |
| 显示亮度 | 250 cd/m² (Typ.) | 对比度 | 700:1 (Typ.) (透射) |
| 推荐视向 | 全视角 | 响应时间 | 14/11 (Typ.)(Tr/Td) ms |
| 可视角度 | 89/89/89/89 (Typ.)(CR≥10)  |
显示模式 | AAS，常黑显示，透射式 |
| 支持颜色 | 262K, 45% NTSC | 应用产品 | |
| 外观样式 | 薄屏 (PCBA平直, 厚度≤3.2mm) | 光源类型 | 4 strings WLED, 15K小时, 含LED驱动 |
| 刷新率 | 60Hz | 触摸技术 | 无触摸 |

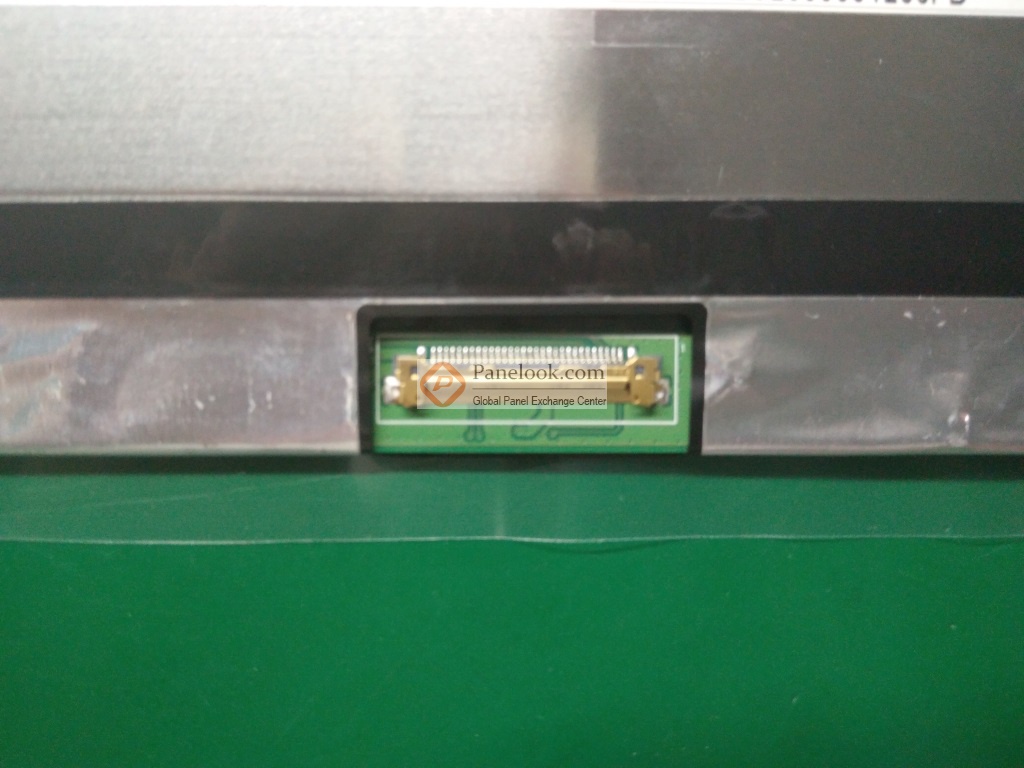

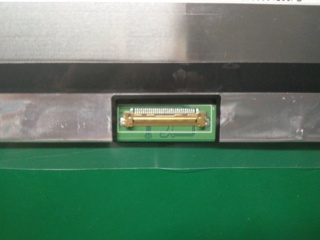

| 接口类型 | 30 pins eDP (2 Lanes) , eDP1.2 , 端子 | ||
| 电压供应 | 3.3V (Typ.) | ||
| 应用环境 | 工作温度 0 ~ 50 °C , 存储温度 -20 ~ 60 °C | ||
深圳市
深圳市
深圳市
苏州市
深圳市
| 规格书 | 版本号 | 规格书语言 | 文件大小 | 页数 | 原厂发布日期 | 最新 | ||
|---|---|---|---|---|---|---|---|---|
|
N140HCE-EAA规格书 | Rev.C1 Ver1.1 | English | 2.3 M | 50 | 2015-3-2 | 最新 | |
|
|
N140HCE-EAA规格书 | Rev.C2_Ver3.0 | English | 2.3 M | 50 | 2015-3-2 | ||
|
N140HCE-EAA规格书 | Rev.C1 Ver0.0 | English | 2.2 M | 49 | 2014-11-7 |
| IIS对应检验产品 | 原厂等级 (坏点数量) | MURA判定 | 通用等级 | 版本号 | 原厂发布日期 | ||
|
Notebook Series | VIP会员可看 |
VIP会员可看 | B Grade | Ver1.0A | 2014-12-3 | IIS下载 |
|
ALL Notebook series | VIP会员可看 |
VIP会员可看 | A+ Grade | Ver1.0A | 2012-1-3 | IIS下载 |
|
ALL Notebook series | VIP会员可看 |
VIP会员可看 | A Grade | Ver1.0A | 2012-1-3 | IIS下载 |
|
ALL Notebook series | VIP会员可看 |
VIP会员可看 | A- Grade | Ver1.0A | 2011-1-3 | IIS下载 |

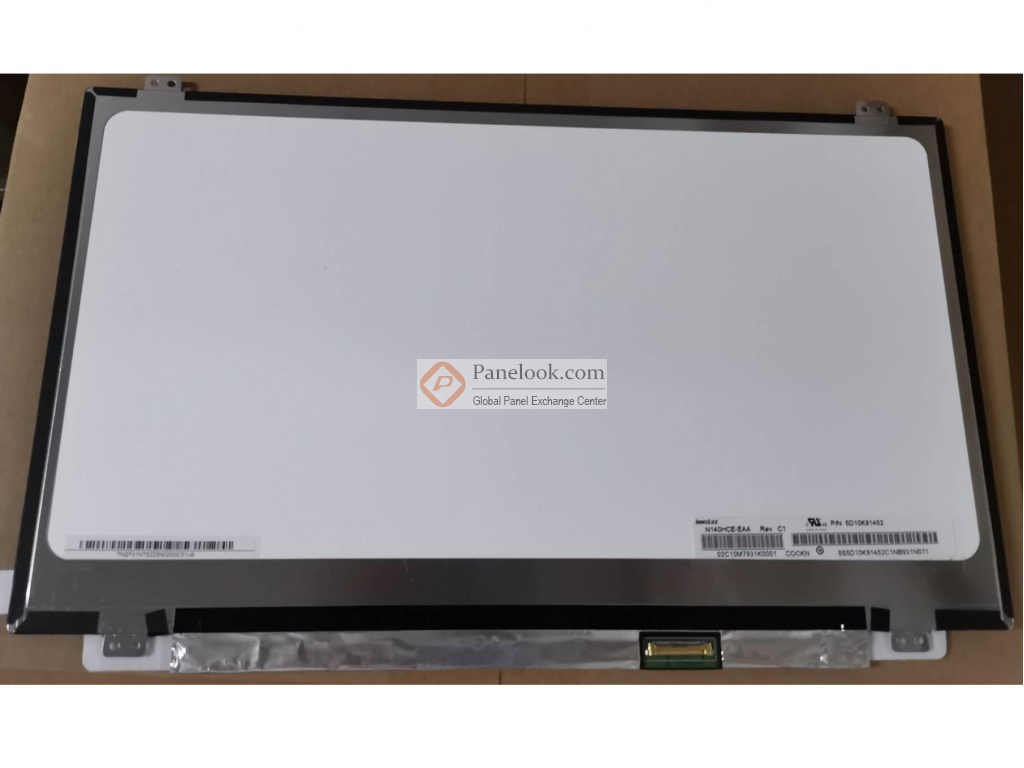

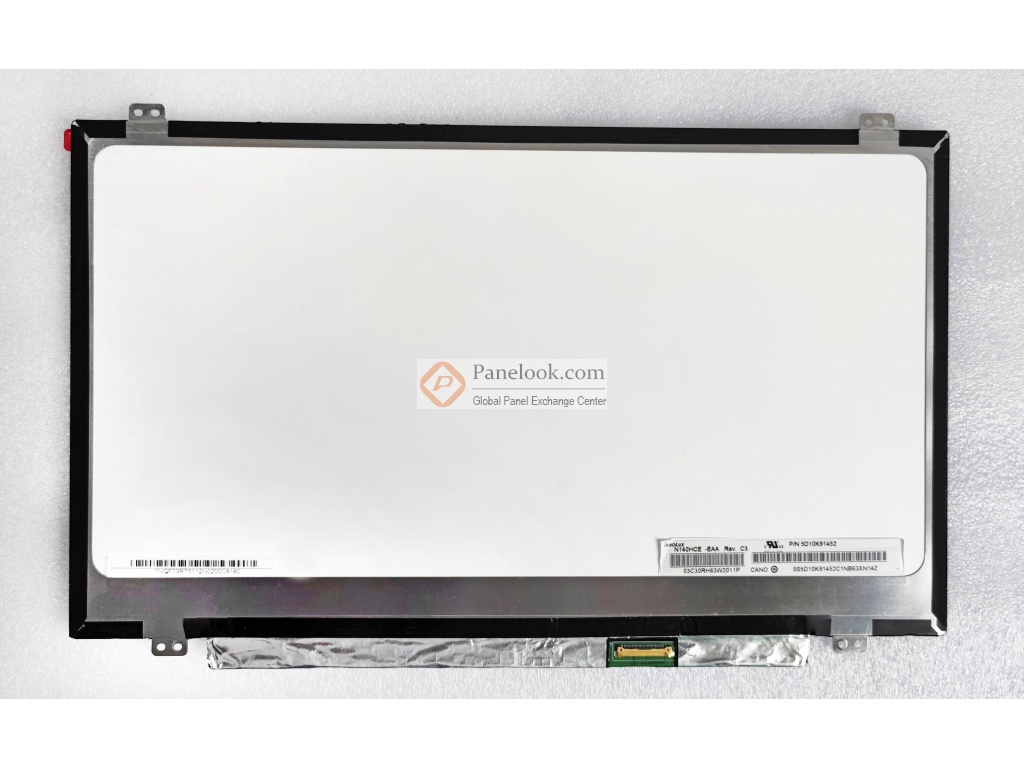

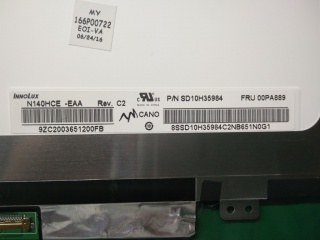

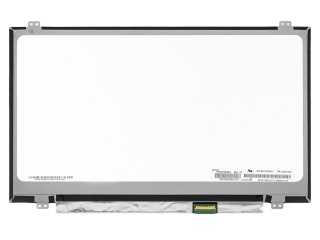

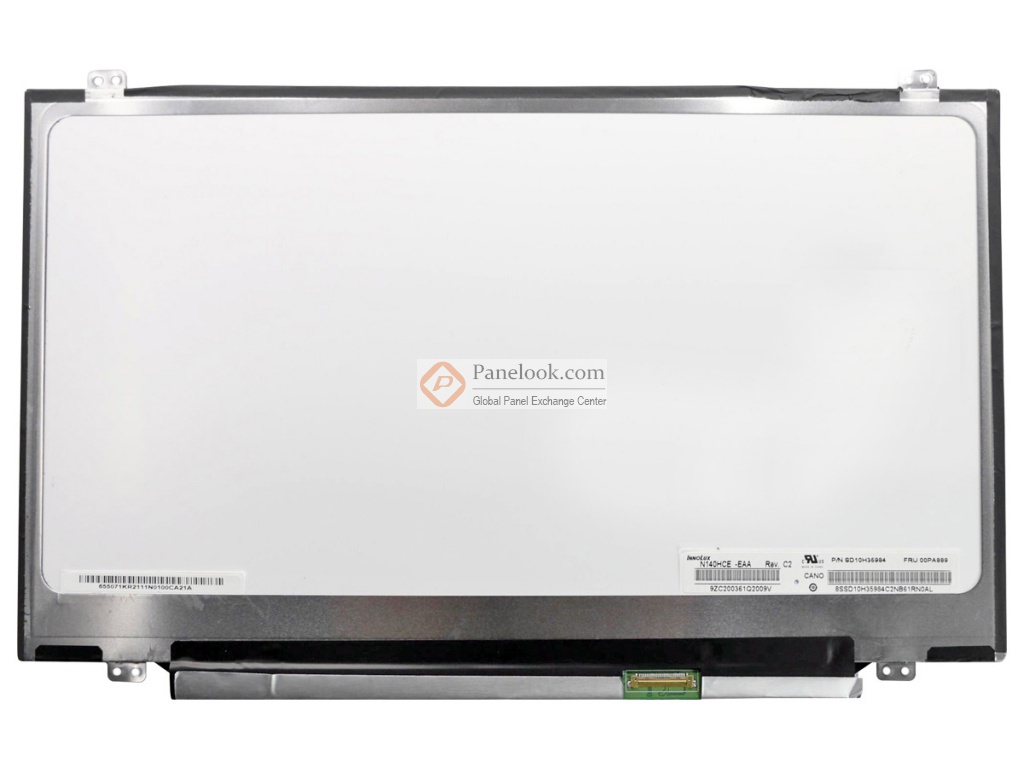

N140HCE-EAA (产品代码: CMN14B1)是群创 (Innolux)推出的一款14.0吋a-Si TFT-LCD液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。此产品工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C，耐振动性为1.5G (14.7 m/s²)。它的典型特征屏库总结为: 白光LED背光，含LED驱动器，端子倒装，表面雾面， eDP1.2。基于它的特征屏库推荐此型号应用于笔记本等产品。根据屏库掌握的情报此产品于2015年Q1量产，当前生产状态为已停产。目前此型号在屏库上有6条现货信息、6家供应商信息，交易氛围十分活跃。屏库于2015年05月07日对此型号首次建立参数，并于2023年08月08日对参数进行了最后更新。根据群创 (Innolux)于2015年3月2日发布的版本号为Rev.C1 Ver1.1的产品规格书，N140HCE-EAA显示分辨率为1920(RGB)×1080 (FHD)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为308.851(宽)×173.73(高) mm，外观尺寸为320.4(宽)×205.1(高)×3(厚) mm，表面处理为雾面，Hard coating (3H)，产品净重260/270g (Typ./Max.)外观样式为薄屏 (PCBA平直, 厚度≤3.2mm)。背光方面此产品采用了4 strings WLED发光的侧入式光源，光源的使用寿命为15K小时，含LED驱动。N140HCE-EAA采用了eDP (2 Lanes)信号接口，总共30 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于N140HCE-EAA的最新的生产状态信息和技术信息，屏库®建议您咨询群创 (Innolux)。
