奇美液晶模组N133BGE-EB1概况-全球液晶屏交易中心-屏库

人气指数：13730 2023-08-16 02:58

奇美液晶模组N133BGE-EB1主要参数

现货数量
暂无
长期卖家
暂无
求购数量
暂无
生产状态
已停产

客户发样
2013,Q1
开始量产
2013,Q1
最后下单
--
最后出货
--

生产信息仅供参考，请与原厂或代理商确认。

制造商
对角尺寸
解析度
显示区域
面板重量
显示亮度
视角方向
可视角度
支持颜色
外观式样
刷新率

奇美 (Chimei Innolux)

13.3英寸

1366(RGB)×768, WXGA, 16:9

293.42(W)×164.97(H) mm

225/240g (Typ./Max.)

300 cd/m² (Typ.)

6 o'clock

45/45/20/45 (Typ.)(CR≥10)

262K, 50% NTSC

薄屏 (PCBA平直, 厚度≤3.2mm)

60Hz

型号

类型

像素排列

外观尺寸

表面处理

对比度

响应时间

显示模式

适用于

光源类型

触摸技术

N133BGE-EB1 6个兼容型号
a-Si TFT-LCD, 液晶模组
RGB垂直条状
306.3(W)×189.15(H)×2.85(D) mm
Hard coating (3H)
650:1 (Typ.) (透射)
3/8 (Typ.)(Tr/Td) ms
TN，常白显示，透射式

WLED, 15K小时, 含LED驱动
无触摸

接口类型
供应电压
应用环境

eDP (1 Lane) , eDP1.2 , 30 pins , 端子

3.3V (Typ.)

工作温度: 0 ~ 50 °C ; 存储温度: -20 ~ 60 °C

奇美液晶模组N133BGE-EB1规格书

	规格书	版本号	规格书语言	文件大小	页数	原厂发布日期	最新
	N133BGE-EB1规格书	Ver2.1	English	1.4 M	38	2013-1-21	最新	付费下载
	N133BGE-EB1规格书	Ver1.0	English	1.4 M	37	2012-10-24		付费下载

奇美液晶模组N133BGE-EB1验货标准(IIS)

IIS对应检验产品	原厂等级 (坏点数量)	MURA判定	通用等级	版本号	原厂发布日期
Notebook Series	VIP会员可看	VIP会员可看	B Grade	Ver1.0A	2014-12-3	IIS下载
ALL Notebook series	VIP会员可看	VIP会员可看	A+ Grade	Ver1.0A	2012-1-3	IIS下载
ALL Notebook series	VIP会员可看	VIP会员可看	A Grade	Ver1.0A	2012-1-3	IIS下载
ALL Notebook series	VIP会员可看	VIP会员可看	A- Grade	Ver1.0A	2011-1-3	IIS下载
N133 Series	VIP会员可看	VIP会员可看	A- Grade	Ver1.0A	2010-4-28	IIS下载
N133 Series	VIP会员可看	VIP会员可看	A Grade	Ver1.0A	2007-5-31	IIS下载

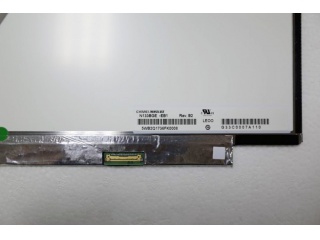

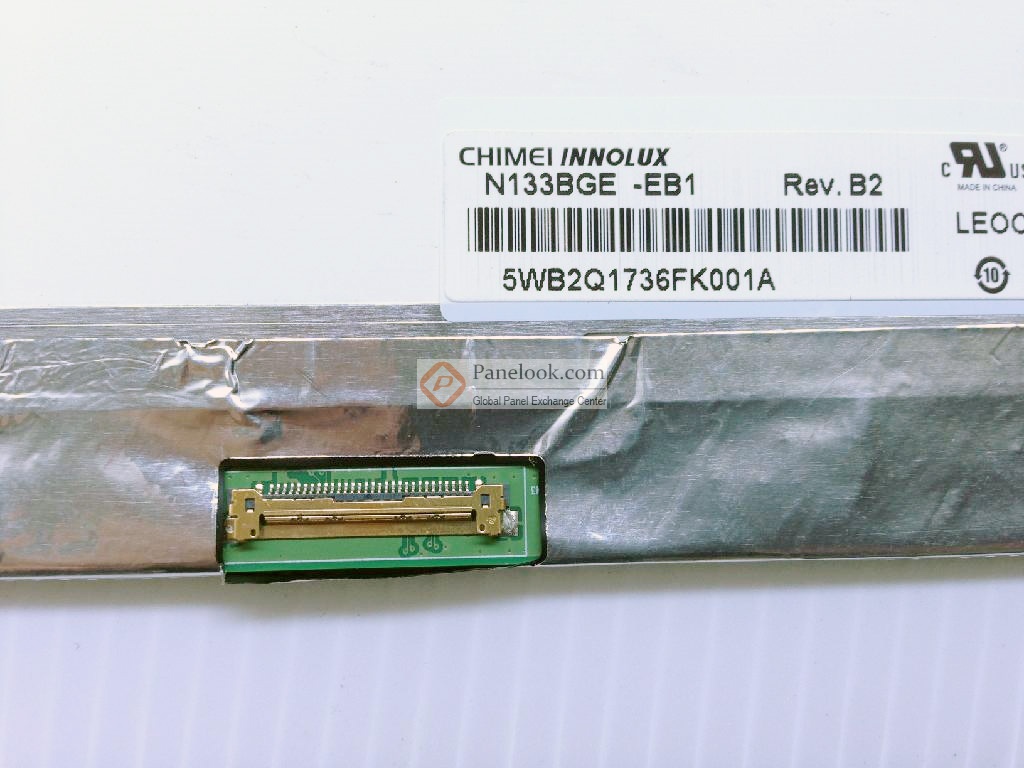

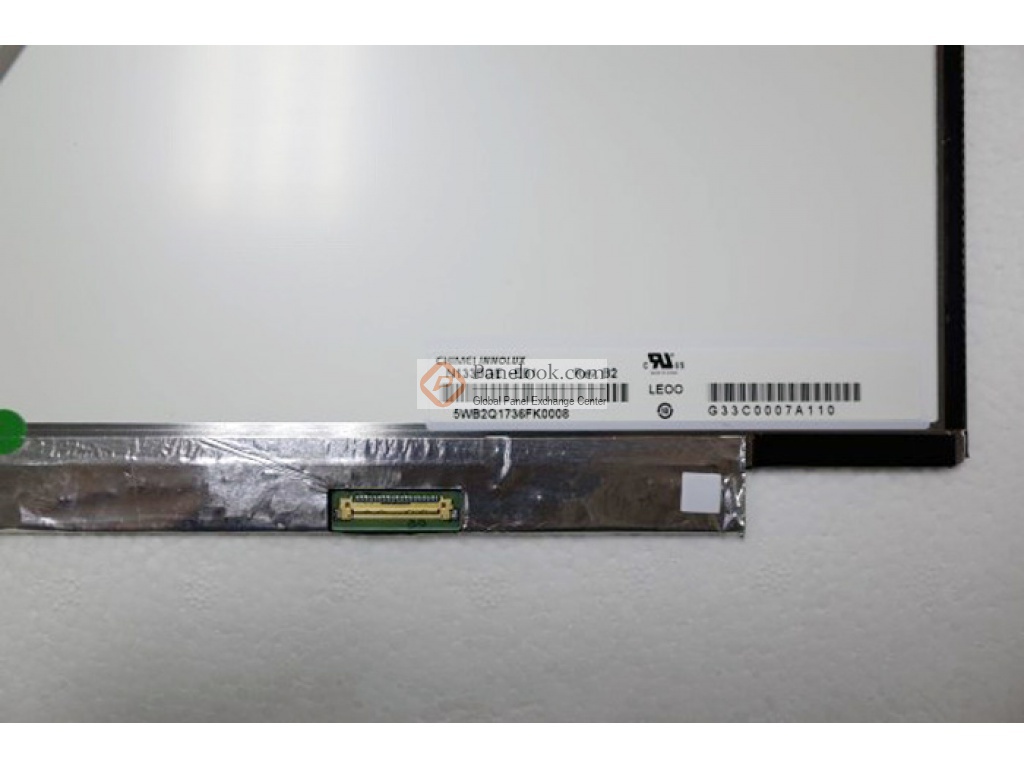

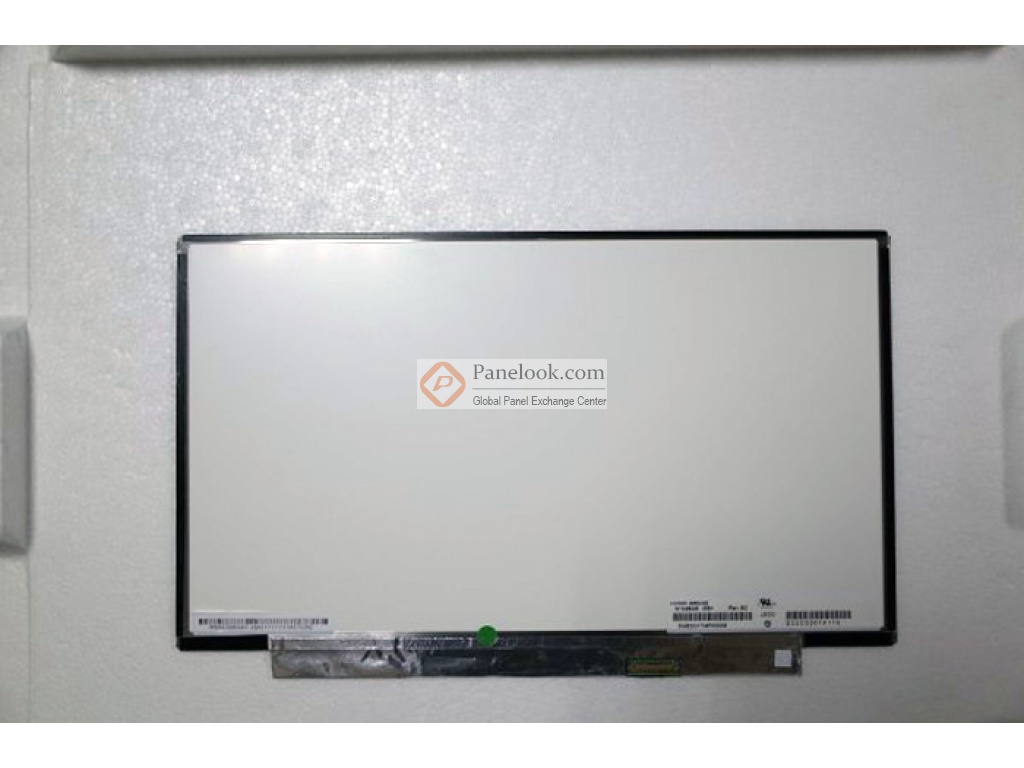

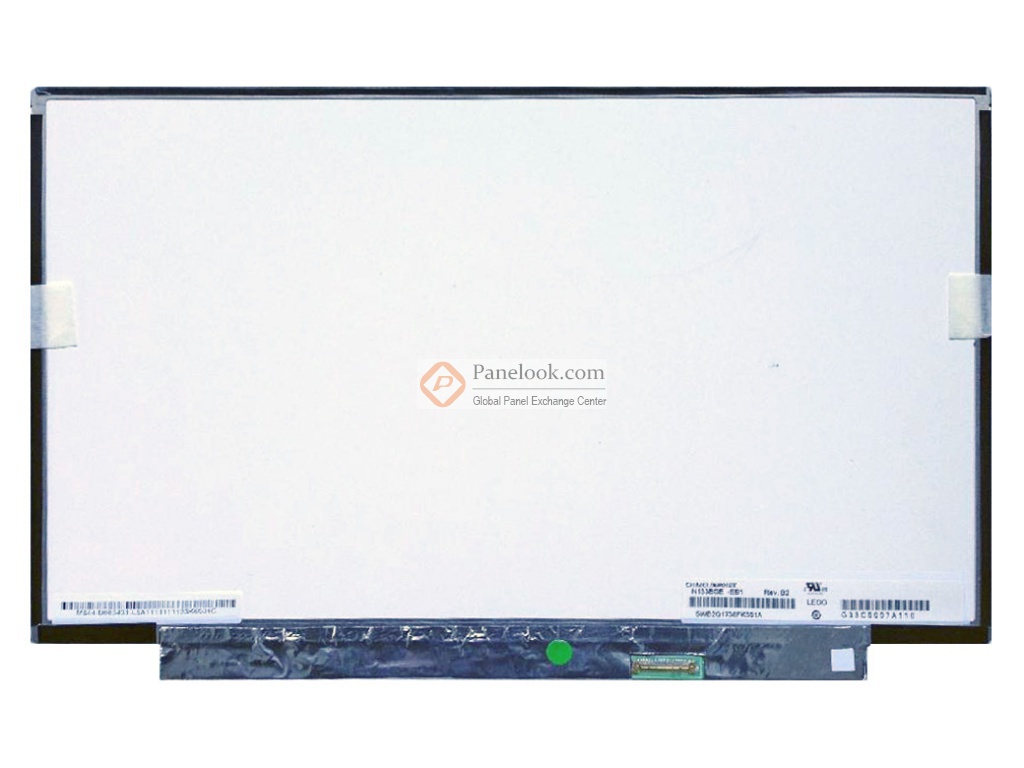

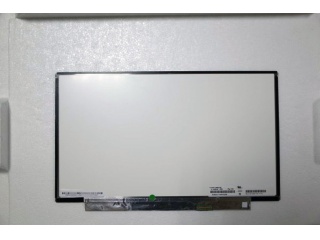

奇美液晶模组N133BGE-EB1图片

奇美液晶模组N133BGE-EB1摘要

N133BGE-EB1 (产品代码: CMN1350)是奇美 (Chimei Innolux)推出的一款13.3吋a-Si TFT-LCD液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。此产品工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。它的典型特征屏库总结为: 白光LED背光，含LED驱动器，端子倒装， eDP1.2。基于它的特征屏库推荐此型号应用于笔记本等产品。根据屏库掌握的情报此产品于2013年Q1量产，当前生产状态为已停产。目前此型号在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2013年05月29日对此型号首次建立参数，并于2023年08月16日对参数进行了最后更新。根据奇美 (Chimei Innolux)于2013年1月21日发布的版本号为Ver2.1的产品规格书，N133BGE-EB1显示分辨率为1366(RGB)×768 (WXGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为293.42(宽)×164.97(高) mm，外观尺寸为306.3(宽)×189.15(高)×2.85(厚) mm，可视尺寸为296.42(宽)×167.97(高) mm，表面处理为Hard coating (3H)，产品净重225/240g (Typ./Max.)外观样式为薄屏 (PCBA平直, 厚度≤3.2mm)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为15K小时，含LED驱动。N133BGE-EB1采用了eDP (1 Lane)信号接口，总共30 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于N133BGE-EB1的最新的生产状态信息和技术信息，屏库®建议您咨询奇美 (Chimei Innolux)。

比较全部

奇美 N133BGE系列型号

(共24个)

品牌	尺寸	组成	分辨率	亮度	对比度	背光	信号接口		现货(片)
N133BGE-E01	群创	13.3"	液晶模组	1366×768	200	400:1	WLED	eDP	0	0
N133BGE-E31	群创	13.3"	液晶模组	1366×768	200	400:1	WLED	eDP	2个	1013
N133BGE-E41	群创	13.3"	液晶模组	1366×768	200	400:1	WLED	eDP	0	0
N133BGE-E51	群创	13.3"	液晶模组	1366×768	200	400:1	WLED	eDP	0	0
N133BGE-E61	群创	13.3"	液晶模组	1366×768	200	400:1	WLED	eDP	0	0
N133BGE-EA1	群创	13.3"	液晶模组	1366×768	300	650:1	WLED	eDP	0	500
N133BGE-EA2	群创	13.3"	液晶模组	1366×768	300	500:1	WLED	eDP	1个	32
N133BGE-EAA	群创	13.3"	液晶模组	1366×768	300	400:1	WLED	eDP	0	0
N133BGE-EAB	群创	13.3"	液晶模组	1366×768	220	500:1	WLED	eDP	3个	210
N133BGE-EB1	群创	13.3"	液晶模组	1366×768	300	650:1	WLED	eDP	0	0
N133BGE-L11	群创	13.3"	液晶模组	1366×768	200	500:1	WLED	LVDS	0	0
N133BGE-L21	群创	13.3"	液晶模组	1366×768	200	500:1	WLED	LVDS	0	0
N133BGE-L31	群创	13.3"	液晶模组	1366×768	220	500:1	WLED	LVDS	1个	0
N133BGE-L32	群创	13.3"	液晶模组	1366×768		500:1	WLED	LVDS	0	0
N133BGE-L41	群创	13.3"	液晶模组	1366×768	220	500:1	WLED	LVDS	1个	2000
N133BGE-L41 Rev.C3	群创	13.3"	液晶模组	1366×768	220	500:1	WLED	LVDS	0	1000
N133BGE-L42	群创	13.3"	液晶模组	1366×768	220	500:1	WLED	LVDS	0	0
N133BGE-LA1	群创	13.3"	液晶模组	1366×768	200	500:1	WLED	LVDS	0	0
N133BGE-LB1	群创	13.3"	液晶模组	1366×768	200	500:1	WLED	LVDS	1个	404
N133BGE-M41-U3	群创	13.3"	屏幕总成	1366×768	200	500:1	WLED	LVDS	0	0
N133BGE-M41-U3S	群创	13.3"	屏幕总成	1366×768	200	500:1	WLED	LVDS	0	0
N133BGE-M42	群创	13.3"	屏幕总成	1366×768	300	500:1	WLED	LVDS	0	0
N133BGE-P41	群创	13.3"	液晶玻璃	1366×768	0	500:1	NO	LVDS	0	0
N133BGE-P42	群创	13.3"	液晶玻璃	1366×768	0	500:1	NO	LVDS	0	0

比较全部

奇美液晶模组N133BGE-EB1兼容型号

(共7个)

品牌	尺寸	组成	分辨率	亮度	对比度	背光	信号接口		现货(片)
N133BGA-EA2	群创	13.3"	液晶模组	1366×768	220	500:1	WLED	eDP	10个	1111
N133BGE-EAA	群创	13.3"	液晶模组	1366×768	300	400:1	WLED	eDP	0	0
N133BGE-EB1	群创	13.3"	液晶模组	1366×768	300	650:1	WLED	eDP	0	0
N133BGG-EA1	群创	13.3"	液晶模组	1366×768	300	400:1	WLED	eDP	1个	79
NT133WHM-N35	京东方	13.3"	液晶模组	1366×768	220	500:1	WLED	eDP	7个	1900
NT133WHM-N45	京东方	13.3"	液晶模组	1366×768	220	500:1	WLED	eDP	9个	300
NT133WHM-N47	京东方	13.3"	液晶模组	1366×768	250	500:1	WLED	eDP	8个	999
