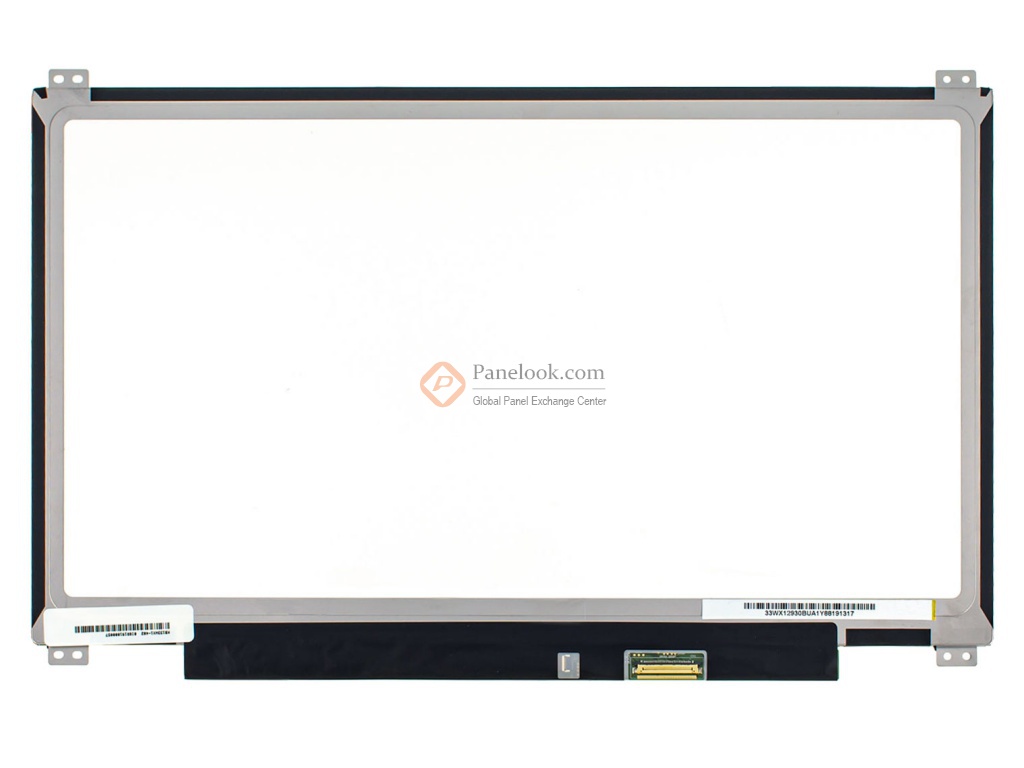

| 制造商 | 京东方 (BOE) | 型号 | HB133WX1-402  9个兼容型号 |
|---|---|---|---|
| 对角尺寸 | 13.3英寸 | 类型 | a-Si TFT-LCD, 液晶模组 |
| 显示区域 | 293.42(W)×164.97(H) mm | 外观尺寸 | 306.22(W)×195.2(H)×3(D) mm |
| 像素排列 | RGB垂直条状 | 解析度 | 1366(RGB)×768, WXGA, 16:9 |
| 面板重量 | 270g (Max.) | 表面处理 | 雾面，Hard coating (3H) |
| 显示亮度 | 200 cd/m² (Typ.) | 对比度 | 500:1 (Typ.) (透射) |
| 推荐视向 | 6 o'clock | 响应时间 | 12 (Typ.)(Tr+Td) ms |
| 可视角度 | 45/45/20/40 (Typ.)(CR≥10)  |
显示模式 | TN，常白显示，透射式 |
| 支持颜色 | 262K, 45% NTSC | 应用产品 | |
| 外观样式 | 薄屏 (PCBA平直, 厚度≤3.2mm) | 光源类型 | 8S4P WLED, 15K小时, 含LED驱动 |
| 刷新率 | 60Hz | 触摸技术 | 无触摸 |

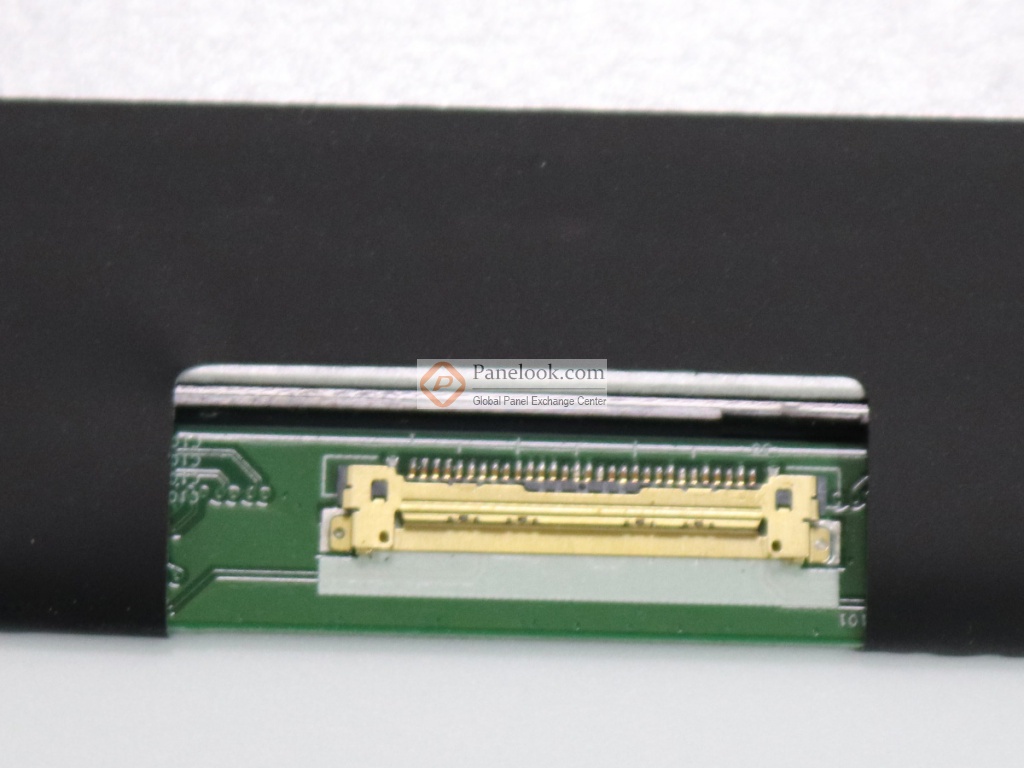

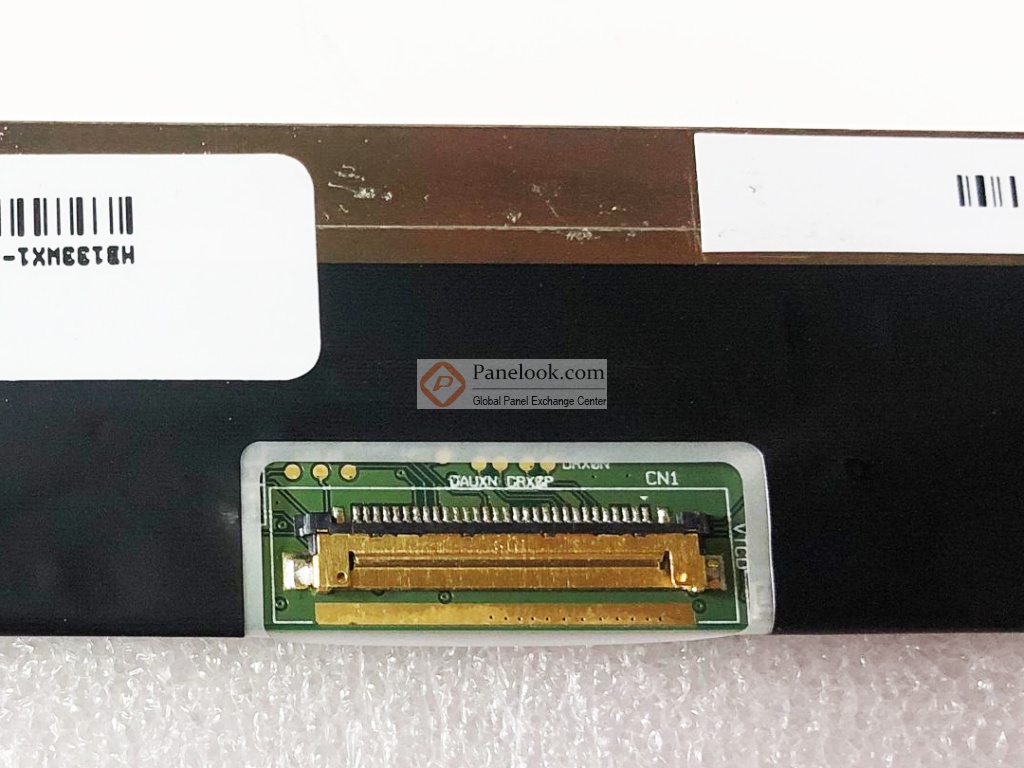

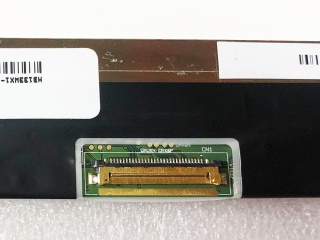

| 接口类型 | 30 pins eDP (1 Lane) , eDP1.2 , 端子 | ||
| 电压供应 | 3.3V (Typ.) | ||
| 应用环境 | 工作温度 0 ~ 50 °C , 存储温度 -20 ~ 60 °C | ||
深圳市
深圳市
深圳市
深圳市
深圳市
中国香港
深圳市
深圳市
东莞市
深圳市
| 规格书 | 版本号 | 规格书语言 | 文件大小 | 页数 | 原厂发布日期 | 最新 | ||
|---|---|---|---|---|---|---|---|---|
|
HB133WX1-402规格书 | V3.3_Rev.O | English | 1.2 M | 33 | 2017-1-23 | 最新 | |
|
|
HB133WX1-402规格书 | Rev.P0 | English | 1.2 M | 33 | 2016-7-27 | ||
|
|
HB133WX1-402规格书 | V3.1_Rev.O | English | 1.2 M | 33 | 2015-3-3 | ||
|
|
HB133WX1-402规格书 | Rev.0 | English | 1.2 M | 33 | 2014-3-12 | ||
|
HB133WX1-402规格书 | Rev.P0 | English | 1.1 M | 33 | 2013-1-20 |
京东方 (BOE) 推出的HB133WX1-402 (产品代码: BOE05DF)是一款采用a-Si TFT-LCD技术的13.3英寸液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。屏库总结它的典型特征为: 白光LED背光，含LED驱动器，端子倒装，表面雾面， eDP1.2。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。此型号适合应用于笔记本。根据屏库掌握的情报此产品于2013年Q2量产，当前生产状态为量产中。目前HB133WX1-402在屏库上有8条现货信息、22家供应商信息，属于目前屏库市场交易的主力型号产品。屏库于2013年10月30日对此型号首次建立参数，并于2023年08月15日对参数进行了最后更新。根据京东方 (BOE)于2017年1月23日发布的版本号为V3.3_Rev.O的产品规格书，HB133WX1-402显示分辨率为1366(RGB)×768 (WXGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为293.42×164.97 (宽×高) mm，外观尺寸为306.22(宽)×195.2(高)×3(厚) mm，表面处理为雾面，Hard coating (3H)，产品净重270g (Max.)外观样式为薄屏 (PCBA平直, 厚度≤3.2mm)。背光方面此产品采用了8S4P WLED发光的侧入式光源，光源的使用寿命为15K小时，含LED驱动。HB133WX1-402采用了eDP (1 Lane)信号接口，总共30 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用HB133WX1-402液晶模组，屏库®建议您向京东方 (BOE)或其代理商了解关于HB133WX1-402的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！
