华星光电液晶模组MNF601BS1-1概况-全球液晶屏交易中心-屏库

人气指数：3820 2023-06-25 08:35

华星光电液晶模组MNF601BS1-1主要参数

现货数量
24100片
长期卖家
3个
求购数量
暂无
生产状态
量产中

客户发样
2022,Q4
开始量产
2023,Q1
最后下单
--
最后出货
--

生产信息仅供参考，请与原厂或代理商确认。

品牌	华星光电 (CSOT)	型号名称	MNF601BS1-1
屏幕尺寸	15.6英寸	面板类型	a-Si TFT-LCD, 液晶模组
分辨率	1920(RGB)×1080, FHD, 16:9	像素布局	RGB垂直条状
显示区域	344.16×193.59 mm (H×V)	外观尺寸	350.66×214.75×3.2 mm (H×V×D)
屏幕重量	365g (Max.)	表面处理	雾面，Hard coating (3H)
屏幕亮度	300 cd/m² (Typ.)	对比度	1200 : 1 (Typ.) [透射]
最佳视向	全视角	光学模式	FFS，常黑显示，透射式
可视角度	89/89/89/89 (Typ.)(CR≥10)	响应速度	20 (Typ.)(Tr+Td) ms
颜色数量	16.2M, 45% NTSC	适用于
外观样式	薄屏 (PCBA平直, 厚度≤3.2mm)	背光类型	10S6P WLED, 15K小时, 含LED驱动
刷新频率	60Hz	触摸功能	无触摸
信号系统	eDP (2 Lanes) , eDP1.2 , HBR1 (2.7G/lane) , 端子 , 30 pins
供应电压	3.3V (Typ.)
最大额定	存储温度 -20 ~ 60 °C 工作温度 0 ~ 50 °C

共2条现货>>

华星光电液晶模组MNF601BS1-1 VIP卖家现货

深圳晶盛达电子有限公司

第8年

深圳市通达飞腾科技有限公司

第4年

新屏原厂原包, 通用A+级, 约90%无亮点

100片, 2片起售, 中国大陆仓

2周内交货

详情

共3个供应商>>

华星光电液晶模组MNF601BS1-1 VIP供应商

深圳市欧灵科技有限公司

第9年

MNF601BS1-1 长期供应贸易

深圳市

深圳晶盛达电子有限公司

第8年

MNF601BS1-1 长期供应贸易

深圳市

上海精才电子有限公司

第2年

MNF601BS1-1 长期供应贸易

上海市

华星光电液晶模组MNF601BS1-1规格书

	规格书	版本号	规格书语言	文件大小	页数	原厂发布日期	最新
	MNF601BS1-1规格书	Ver.V01	English	3.8 M	27	2022-11-30	最新	付费下载

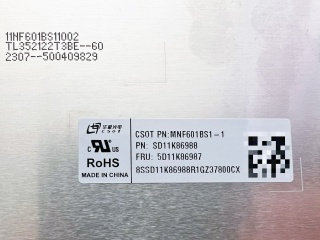

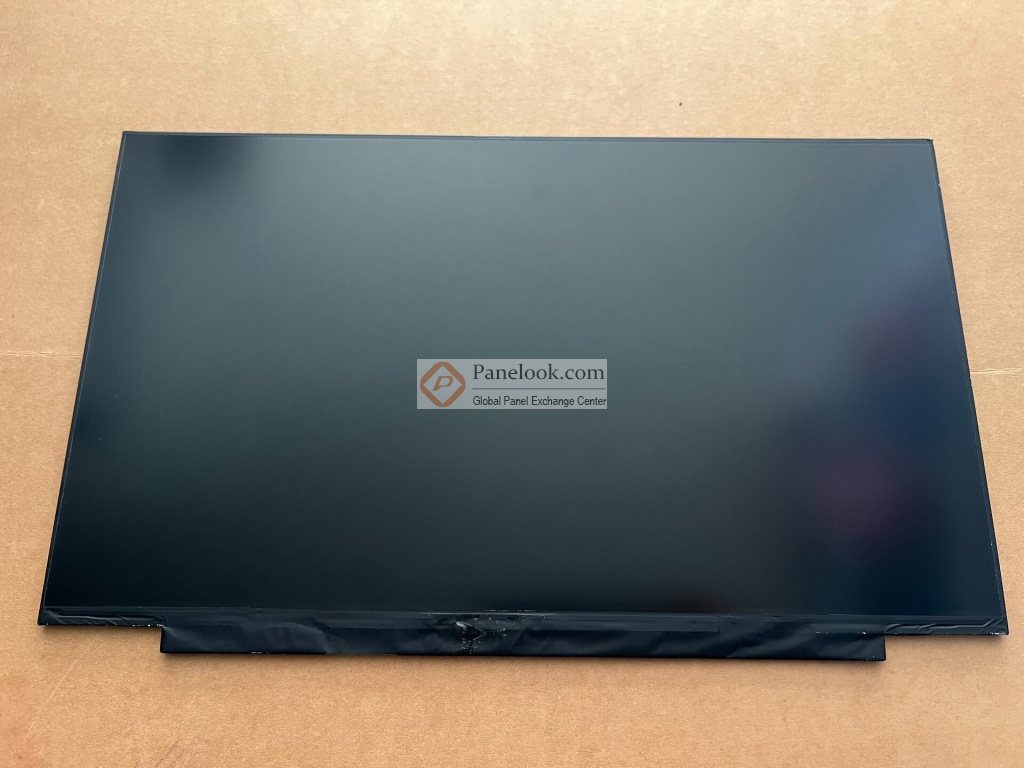

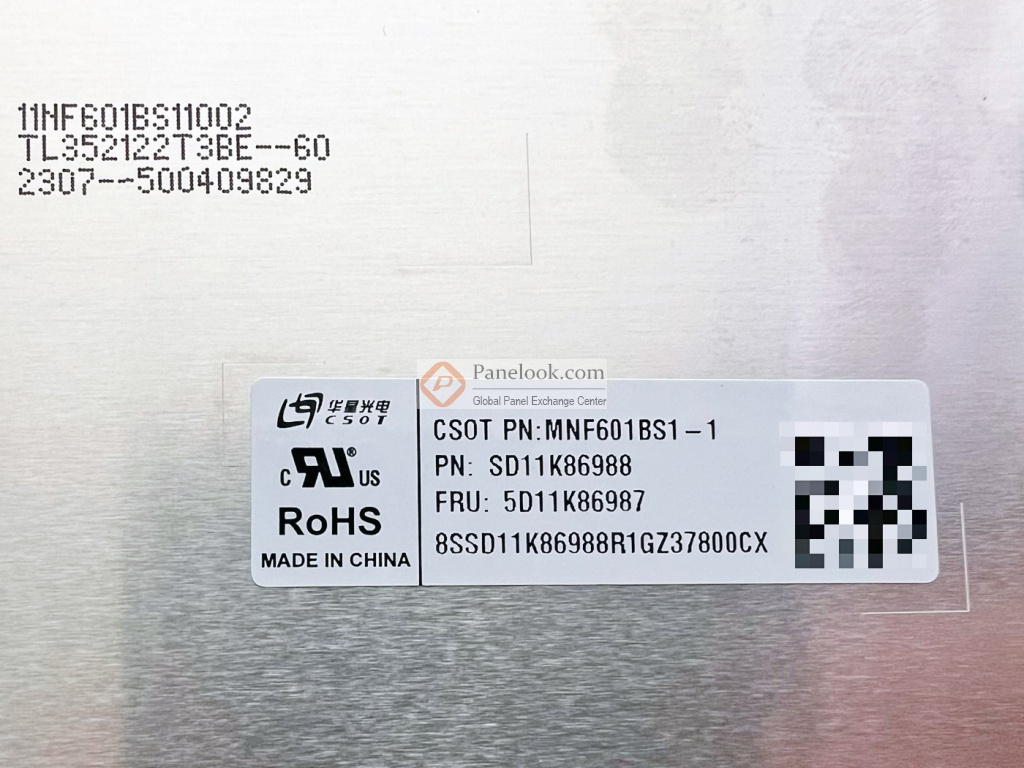

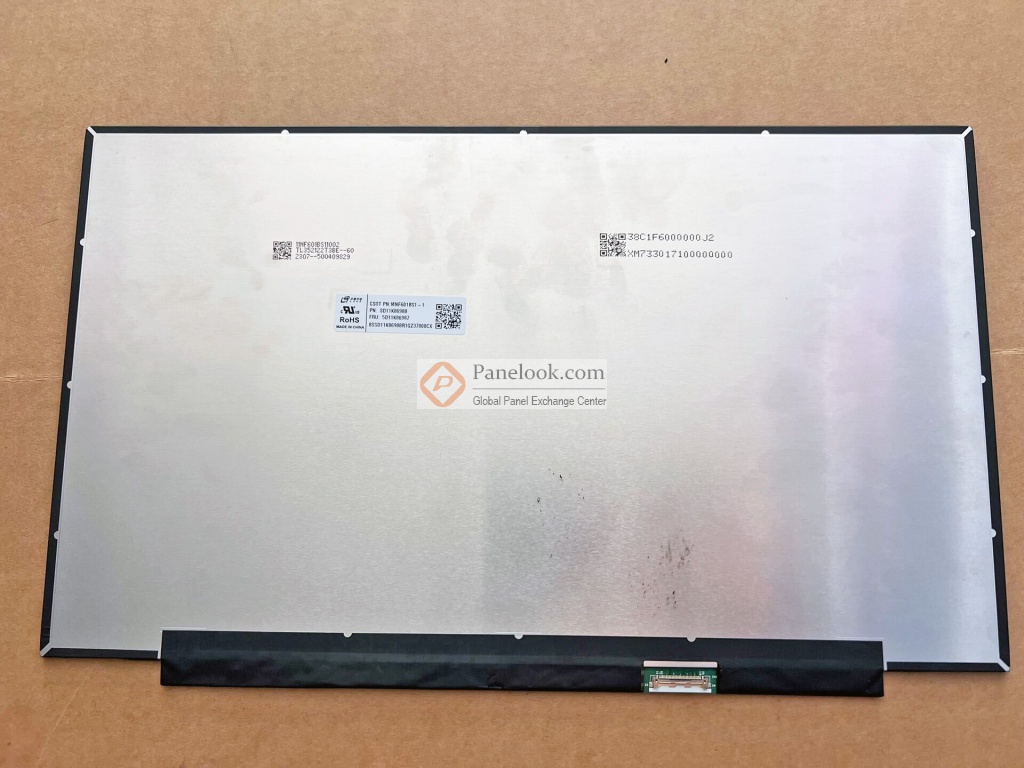

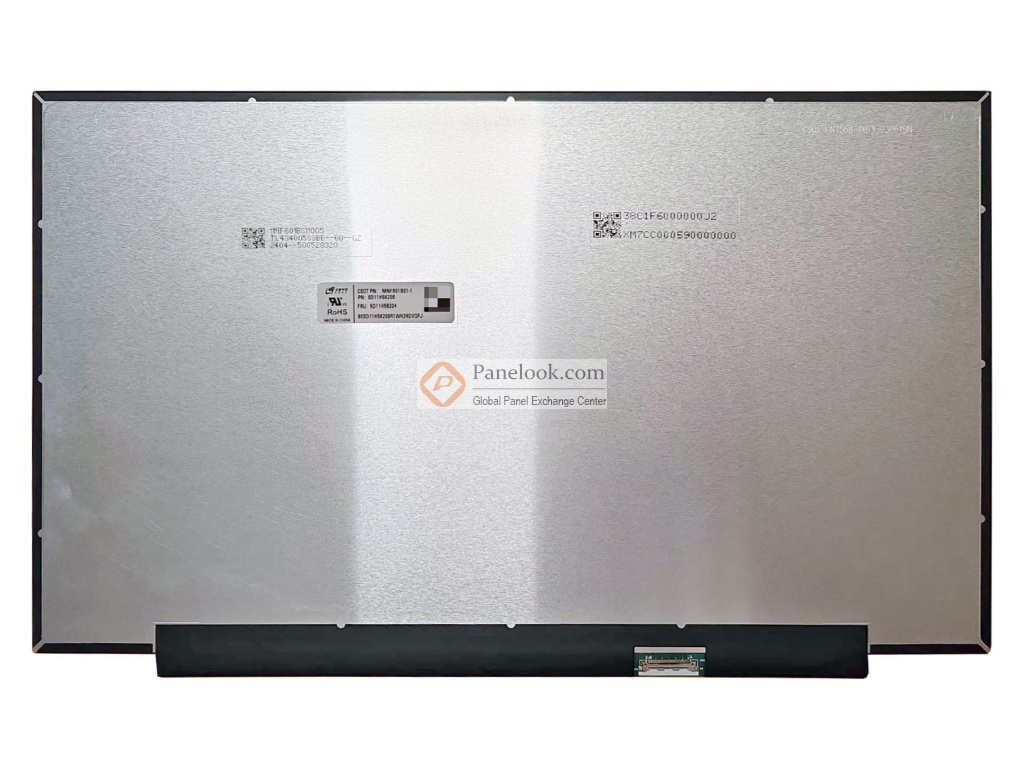

华星光电液晶模组MNF601BS1-1图片

华星光电液晶模组MNF601BS1-1综述

MNF601BS1-1是深圳市华星光电技术有限公司 (华星光电，CSOT) 推出的一款采用a-Si TFT-LCD技术的15.6英寸液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。根据华星光电 (CSOT)于2022年11月30日发布的版本号为Ver.V01的产品规格书，MNF601BS1-1显示分辨率为1920(RGB)×1080 (FHD)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为344.16×193.59 (宽×高) mm，外观尺寸为350.66×214.75 (宽×高)×3.2(厚) mm，表面处理为雾面，Hard coating (3H)，产品净重365g (Max.)外观样式为薄屏 (PCBA平直, 厚度≤3.2mm)。背光方面此产品采用了10S6P WLED发光的侧入式光源，光源的使用寿命为15K小时，含LED驱动。MNF601BS1-1采用了eDP (2 Lanes)信号接口，总共30 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用MNF601BS1-1液晶模组，屏库®建议您向华星光电 (CSOT)或其代理商了解关于MNF601BS1-1的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2023年Q1量产，当前生产状态为量产中。目前MNF601BS1-1在屏库上有2条现货信息、3家供应商信息，交易氛围清淡。屏库于2023年02月16日对此型号首次建立参数，并于2023年06月25日对参数进行了最后更新。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。基于它白光LED背光，含LED驱动器，端子倒装，表面雾面， eDP1.2等特征，此型号推荐使用于笔记本。

比较全部

华星光电 MNF601BS1系列型号

(共2个)

	面板型号	品牌	尺寸	组成	分辨率	亮度	对比度	背光	信号接口			供应商	现货(片)
		MNF601BS1-1	华星	15.6"	液晶模组	1920×1080	300	1200:1	WLED	eDP			3个	24100
		MNF601BS1-2	华星	15.6"	液晶模组	1920×1080	250	1200:1	WLED	eDP			5个	1260
