| 规格书 | 版本号 | 规格书语言 | 文件大小 | 页数 | 原厂发布日期 | 最新 | ||
|---|---|---|---|---|---|---|---|---|
|
MNE007ZA1-3规格书 | Ver.V01 | English | 1.3 M | 30 | 2021-4-6 | 最新 |

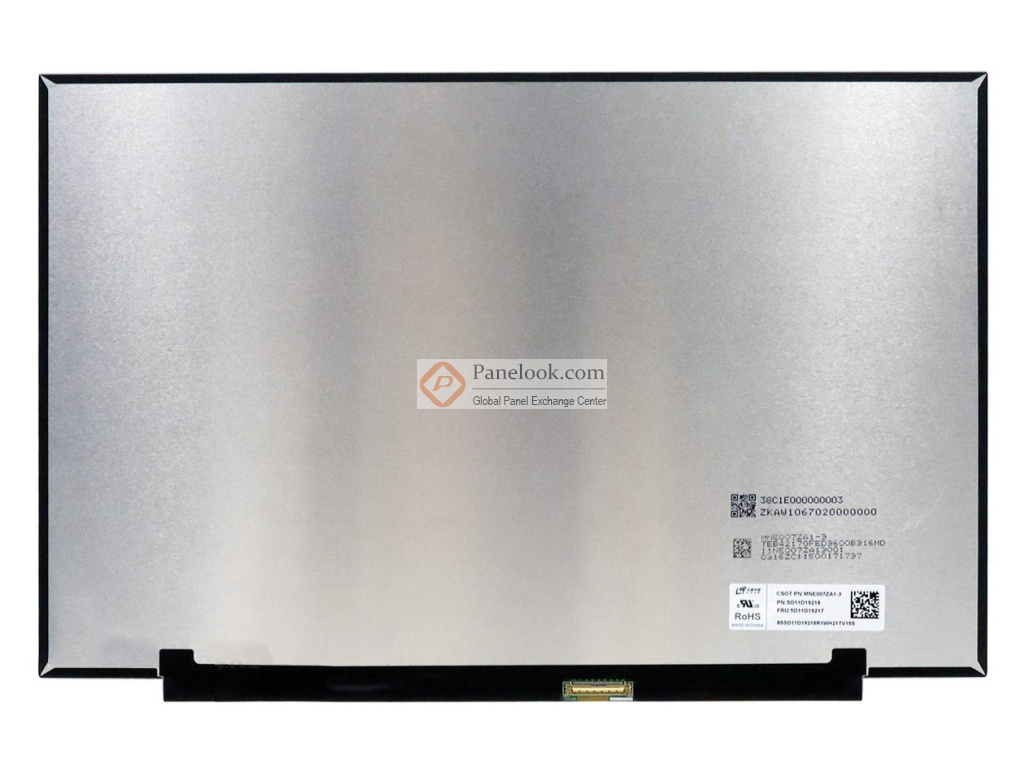

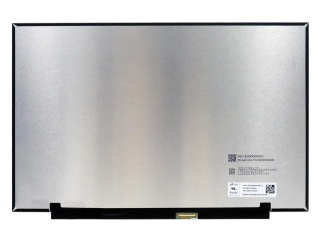

MNE007ZA1-3 (产品代码: CSO140C)是深圳市华星光电技术有限公司 (华星光电，CSOT) 推出的一款采用LTPS TFT-LCD技术的14.0英寸液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。根据华星光电 (CSOT)于2021年4月6日发布的版本号为Ver.V01的产品规格书，MNE007ZA1-3显示分辨率为2880(RGB)×1800 (WQXGA+)，宽高比为16:10 (宽:高)，像素采用RGB垂直条状排列，屏库计算出的像素密度为242 PPI。它的显示区域尺寸为301.536×188.46 (宽×高) mm，外观尺寸为306.51×204.46 (宽×高)×2.4(厚) mm，表面处理为雾面，Hard coating (3H)，产品净重220g (Max.)外观样式为薄屏 (PCBA平直, 厚度≤3.2mm)。背光方面此产品采用了10S6P WLED发光的侧入式光源(底部)，光源的使用寿命为15K小时，含LED驱动。MNE007ZA1-3采用了eDP (4 Lanes)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为90Hz。如果开发新产品想采用MNE007ZA1-3液晶模组，屏库®建议您向华星光电 (CSOT)或其代理商了解关于MNE007ZA1-3的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2021年Q3量产，当前生产状态为量产中。目前MNE007ZA1-3在屏库上有4条现货信息、2家供应商信息，交易氛围活跃。屏库于2022年02月21日对此型号首次建立参数，并于2025年12月09日对参数进行了最后更新。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。基于它sRGB，白光LED背光，含LED驱动器，端子倒装，10位灰阶，表面雾面， eDP1.4, LBL等特征，此型号推荐使用于笔记本。
