| 规格书 | 版本号 | 规格书语言 | 文件大小 | 页数 | 原厂发布日期 | 最新 | ||
|---|---|---|---|---|---|---|---|---|
|
MC57T04L规格书 | Rev.6 | English | 706.9 K | 22 | 2008-7-14 | 最新 |

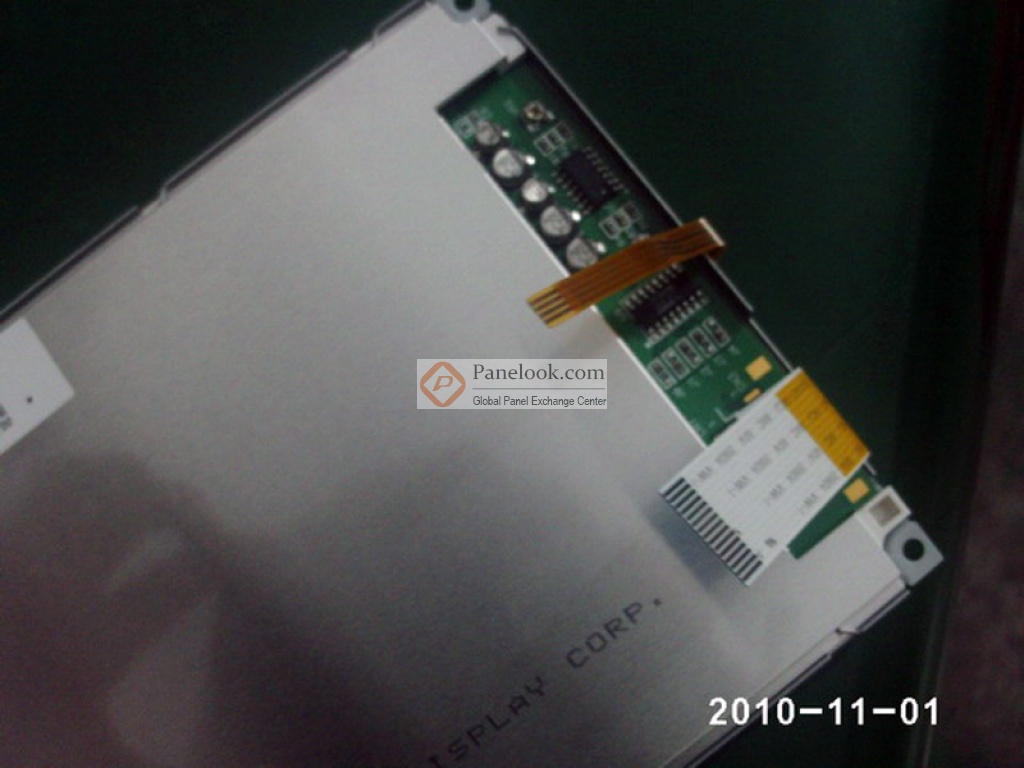

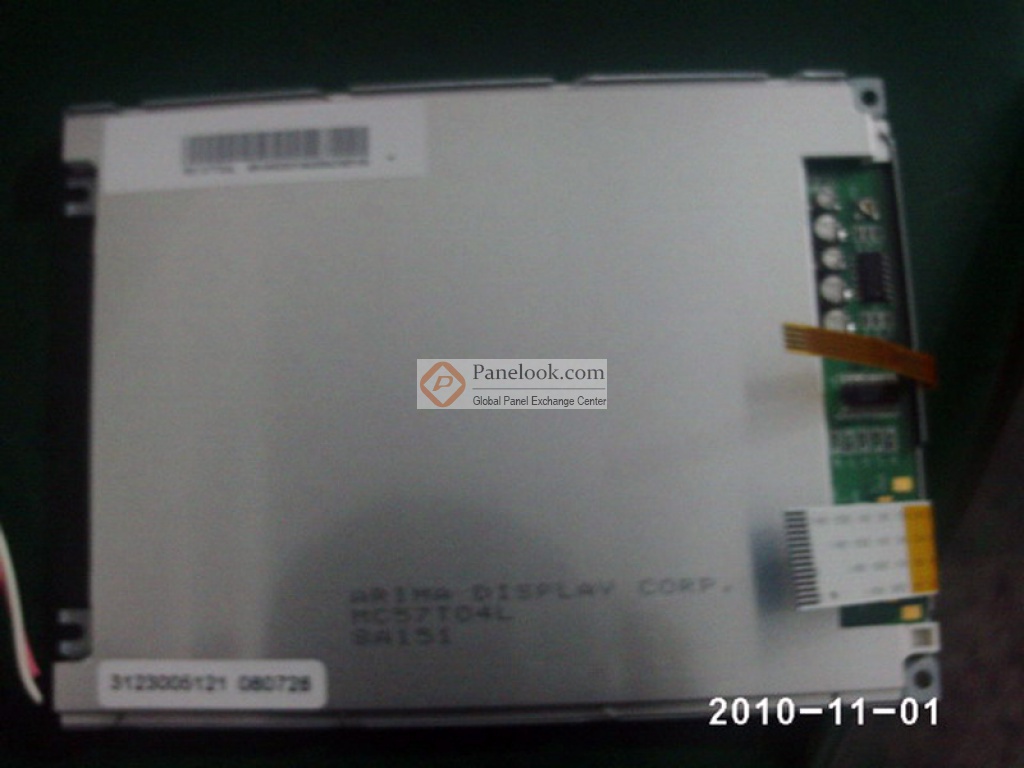

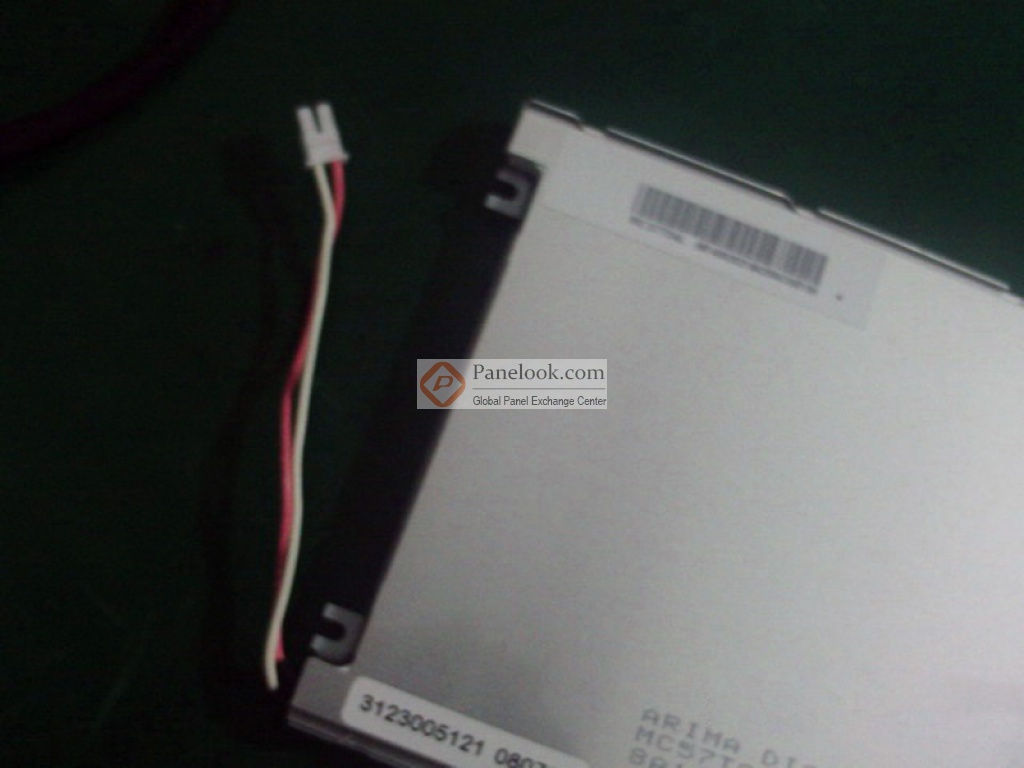

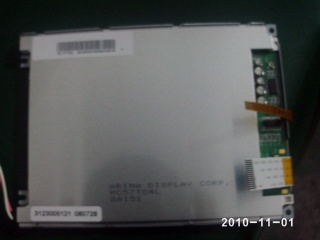

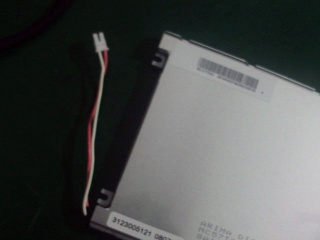

MC57T04L是华森 (Arima)推出的一款5.7吋CSTN-LCD液晶模组产品，它装配有CCFL背光，无背光驱动，4线电阻触摸屏。此产品工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。它的典型特征屏库总结为: 带触摸屏，寿命大于5万小时，表面雾面。基于它的特征屏库推荐此型号应用于工业等产品。根据屏库掌握的情报此产品于2005年Q3量产，当前生产状态为已停产。目前此型号在屏库上有1条现货信息、0家供应商信息，交易氛围清淡。屏库于2013年03月20日对此型号首次建立参数，并于2026年01月22日对参数进行了最后更新。根据华森 (Arima)于2008年7月14日发布的版本号为Rev.6的产品规格书，MC57T04L显示分辨率为320(RGB)×240 (QVGA)，宽高比为4:3 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为115.2(宽)×86.4(高) mm，外观尺寸为154.6(宽)×114.8(高)×10.5(厚) mm，可视尺寸为120.0(宽)×90.0(高) mm，表面处理为雾面，产品净重230g。背光方面此产品采用了1 pcs CCFL发光的侧入式光源，光源的使用寿命为50K小时，不含背光驱动。MC57T04L采用了Parallel Data (1ch, 8-bit)信号接口，总共15 pins，采用FPC连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为170Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于MC57T04L的最新的生产状态信息和技术信息，屏库®建议您咨询华森 (Arima)。
