| 制造商 | 京瓷 (Kyocera) | 型号 | KCG057QV1DC-G50 |
|---|---|---|---|
| 对角尺寸 | 5.7英寸 | 类型 | CSTN-LCD, 液晶模组 |
| 显示区域 | 115.2(W)×86.4(H) mm | 外观尺寸 | 144(W)×104.8(H)×15.3(D) mm |
| 像素排列 | RGB垂直条状 | 解析度 | 320(RGB)×240, QVGA, 4:3 |
| 面板重量 | 220g (Typ.) | 表面处理 | 雾面，Hard coating (2H) |
| 显示亮度 | 280 cd/m² (Typ.) | 对比度 | 55:1 (Typ.) (透射) |
| 推荐视向 | - | 响应时间 | 180/170 (Typ.)(Tr/Td) ms |
| 可视角度 | 50/50/20/35 (Typ.)(CR≥2)  |
显示模式 | STN，常黑显示，透射式 |
| 支持颜色 | 伪彩, 38% NTSC | 应用产品 | |
| 功率消耗 | - | 光源类型 | 1 pcs CCFL, 75K小时, 可选 |
| 刷新率 | 75Hz | 触摸技术 | 4线电阻触摸屏 |
| 接口类型 | 20 pins Parallel Data (1ch, 8-bit) , 端子 | ||
| 电压供应 | 3.3/5.0V (Typ.)(VDD) | ||
| 应用环境 | 工作温度 0 ~ 60 °C , 存储温度 -20 ~ 60 °C | ||
上海市
深圳市
深圳市
| 规格书 | 版本号 | 规格书语言 | 文件大小 | 页数 | 原厂发布日期 | 最新 | ||
|---|---|---|---|---|---|---|---|---|
|
KCG057QV1DC-G50规格书 | Rev.00 | English | 513.8 K | 33 | 2002-12-9 | 最新 |
| 文件类型 | 文件编号 | 原厂发布日期 | ||
|
KCG057QV1DC-G50产品停产通知单（EOL） | 2013-11-20 | 下载文件 |

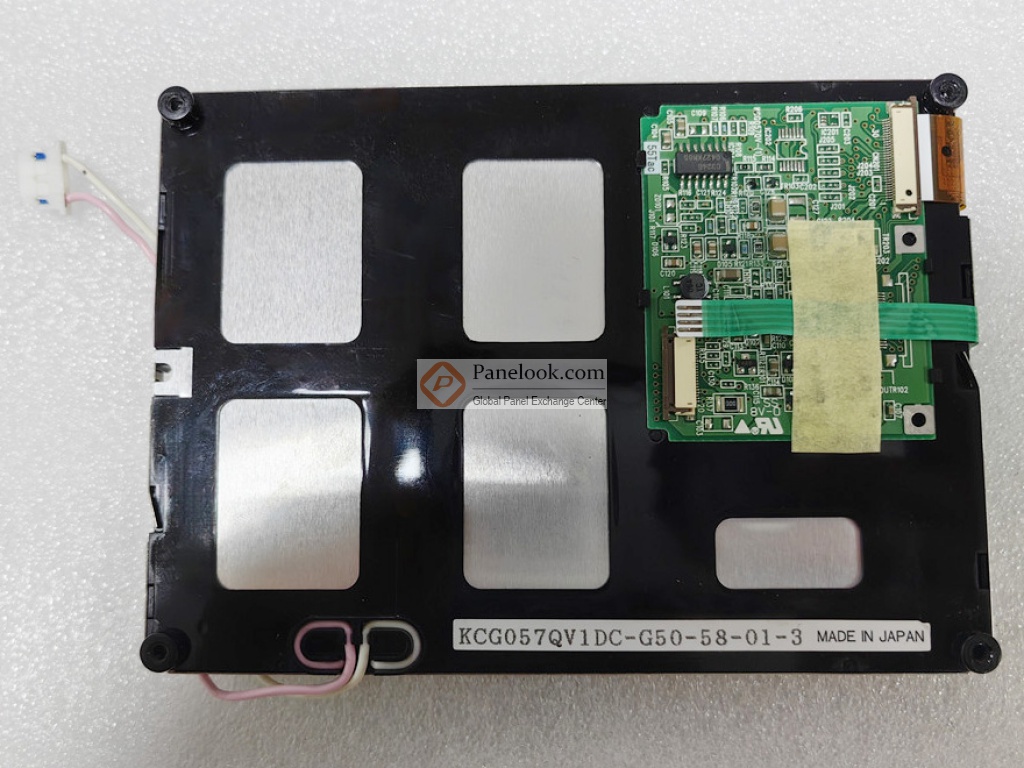

KCG057QV1DC-G50是京瓷显示器株式会社 (京瓷，Kyocera) 推出的一款采用CSTN-LCD技术的5.7英寸液晶模组产品，它装配有CCFL背光，可选背光驱动，4线电阻触摸屏。根据京瓷 (Kyocera)于2002年12月9日发布的版本号为Rev.00的产品规格书，KCG057QV1DC-G50显示分辨率为320(RGB)×240 (QVGA)，宽高比为4:3 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为115.2×86.4 (宽×高) mm，可视尺寸为119.4×90.6 (宽×高) mm，外观尺寸为144×104.8 (宽×高)×15.3(厚) mm，表面处理为雾面，Hard coating (2H)，产品净重220g (Typ.)。背光方面此产品采用了1 pcs CCFL发光的侧入式光源，光源的使用寿命为75K小时，，可选配背光驱动。KCG057QV1DC-G50采用了Parallel Data (1ch, 8-bit)信号接口，总共20 pins，采用端子连接，驱屏电压为3.3/5.0V (Typ.)(VDD)。它的典型垂直刷新率Fv为75Hz。如果开发新产品想采用KCG057QV1DC-G50液晶模组，屏库®建议您向京瓷 (Kyocera)或其代理商了解关于KCG057QV1DC-G50的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！于2015年Q1停产，当前生产状态为已停产。目前KCG057QV1DC-G50在屏库上有2条现货信息、3家供应商信息，交易氛围清淡。屏库于2013年03月23日对此型号首次建立参数，并于2025年07月14日对参数进行了最后更新。它的工作温度为 0 ~ 60°C，存储温度为 -20 ~ 60°C。基于它带触摸屏，寿命大于7万小时，表面雾面等特征，此型号推荐使用于工业。
